静载试验台座计算书

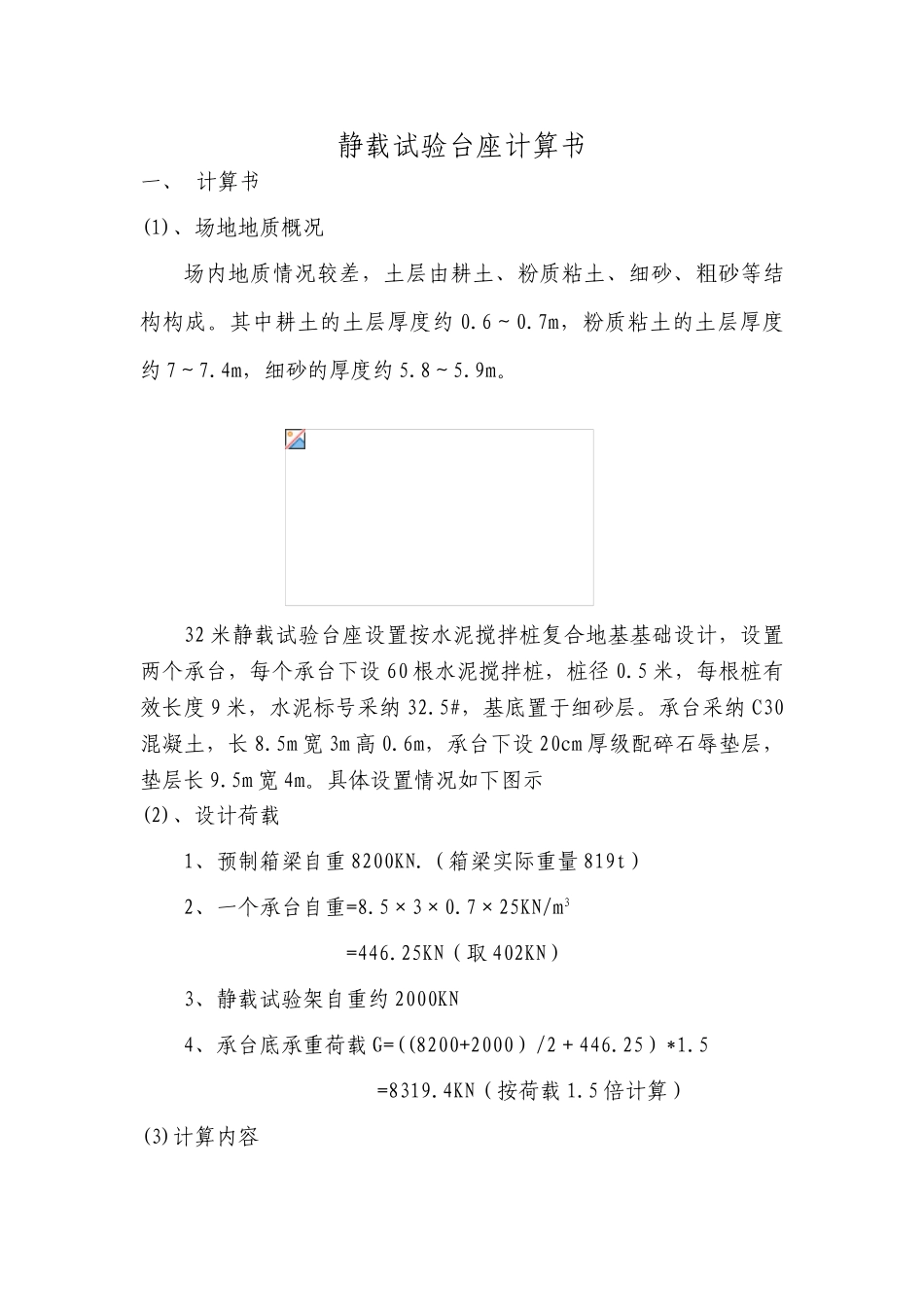

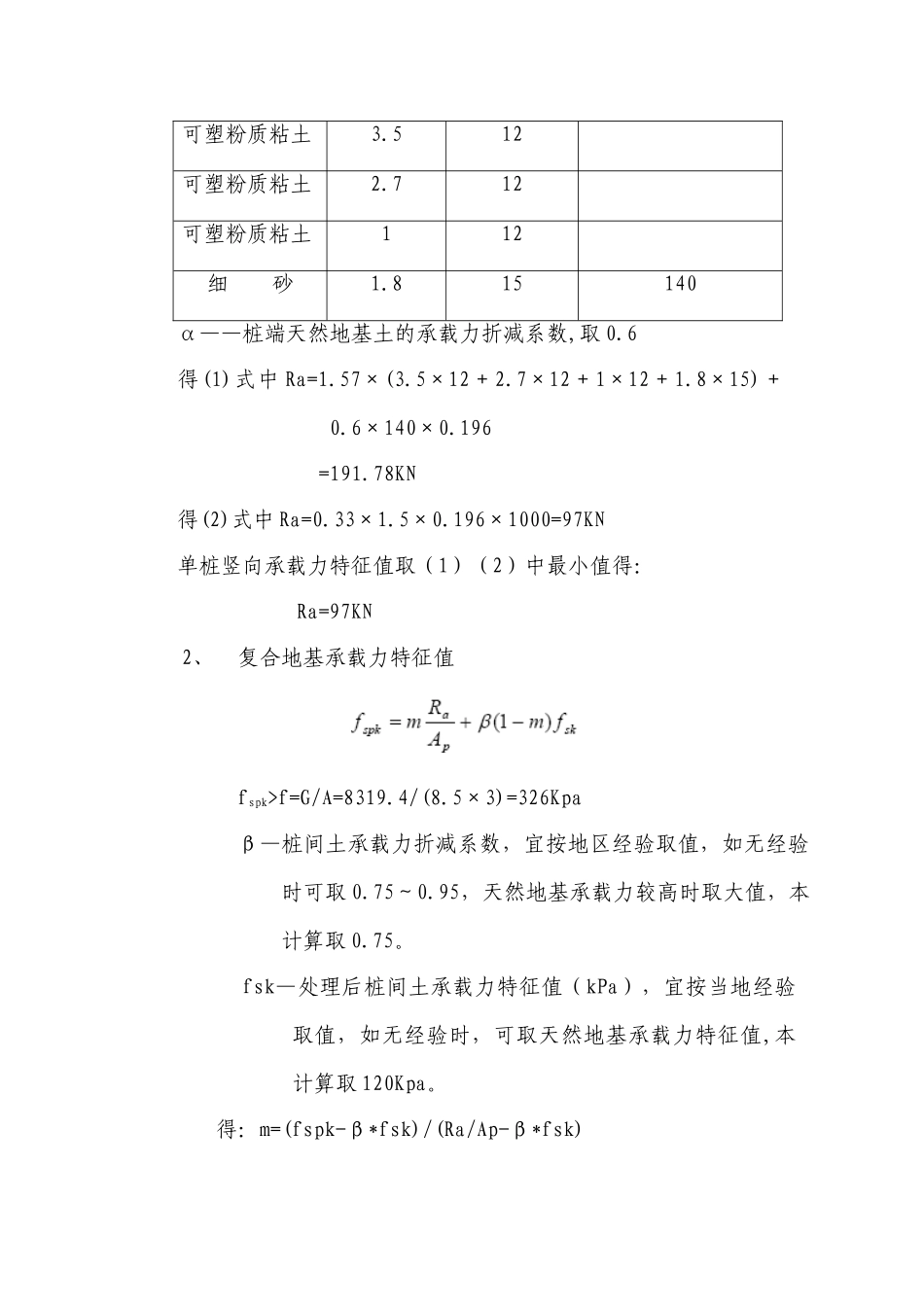

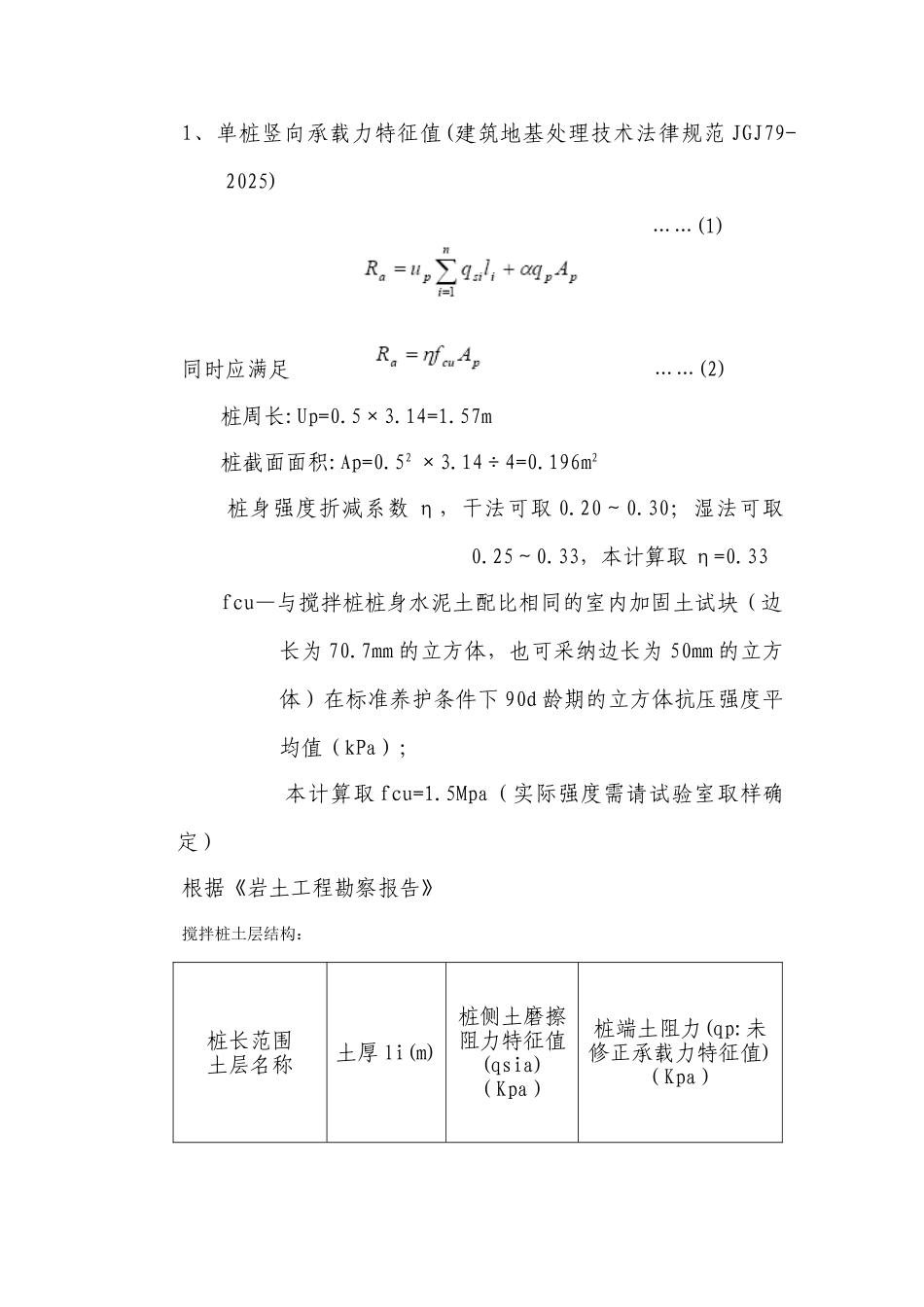

静载试验台座计算书一、 计算书(1)、场地地质概况场内地质情况较差，土层由耕土、粉质粘土、细砂、粗砂等结构构成。其中耕土的土层厚度约 0.6～0.7m，粉质粘土的土层厚度约 7～7.4m，细砂的厚度约 5.8～5.9m。 32 米静载试验台座设置按水泥搅拌桩复合地基基础设计，设置两个承台，每个承台下设 60 根水泥搅拌桩，桩径 0.5 米，每根桩有效长度 9 米，水泥标号采纳 32.5#，基底置于细砂层。承台采纳 C30混凝土，长 8.5m 宽 3m 高 0.6m，承台下设 20cm 厚级配碎石辱垫层，垫层长 9.5m 宽 4m。具体设置情况如下图示(2)、设计荷载1、预制箱梁自重 8200KN.（箱梁实际重量 819t）2、一个承台自重=8.5×3×0.7×25KN/m3=446.25KN（取 402KN）3、静载试验架自重约 2000KN4、承台底承重荷载 G=((8200+2000）/2＋446.25）*1.5=8319.4KN（按荷载 1.5 倍计算）(3)计算内容1、单桩竖向承载力特征值(建筑地基处理技术法律规范 JGJ79-2025) ……(1)同时应满足 ……(2) 桩周长:Up=0.5×3.14=1.57m 桩截面面积:Ap=0.52 ×3.14÷4=0.196m2 桩身强度折减系数 η，干法可取 0.20～0.30；湿法可取0.25～0.33，本计算取 η=0.33 fcu—与搅拌桩桩身水泥土配比相同的室内加固土试块（边长为 70.7mm 的立方体，也可采纳边长为 50mm 的立方体）在标准养护条件下 90d 龄期的立方体抗压强度平均值（kPa）； 本计算取 fcu=1.5Mpa（实际强度需请试验室取样确定）根据《岩土工程勘察报告》搅拌桩土层结构：桩长范围土层名称土厚 li(m)桩侧土磨擦阻力特征值(qsia)（Kpa）桩端土阻力(qp:未修正承载力特征值) （Kpa）可塑粉质粘土3.512可塑粉质粘土2.712可塑粉质粘土112细 砂1.815140α——桩端天然地基土的承载力折减系数,取 0.6得(1)式中 Ra=1.57×(3.5×12＋2.7×12＋1×12＋1.8×15)＋0.6×140×0.196=191.78KN得(2)式中 Ra=0.33×1.5×0.196×1000=97KN单桩竖向承载力特征值取（1）（2）中最小值得：Ra=97KN2、复合地基承载力特征值 fspk>f=G/A=8319.4/(8.5×3)=326Kpaβ—桩间土承载力折减系数，宜按地区经验取值，如无经验时可取 0.75～0.95，天然地基承载力较高时取大值，本计算取 0.75。 fsk—处理后桩间土承载力特征值（kPa），宜按当地经验取值，如无经验时，可取天然地基承载力特征值,本计算取 120Kpa。 得：m=(fspk-β*fsk)/(Ra/Ap-β*fsk)=0.58>0.53 满足地基承载力的要求3、 沉降计算竖向承载搅拌桩复...
