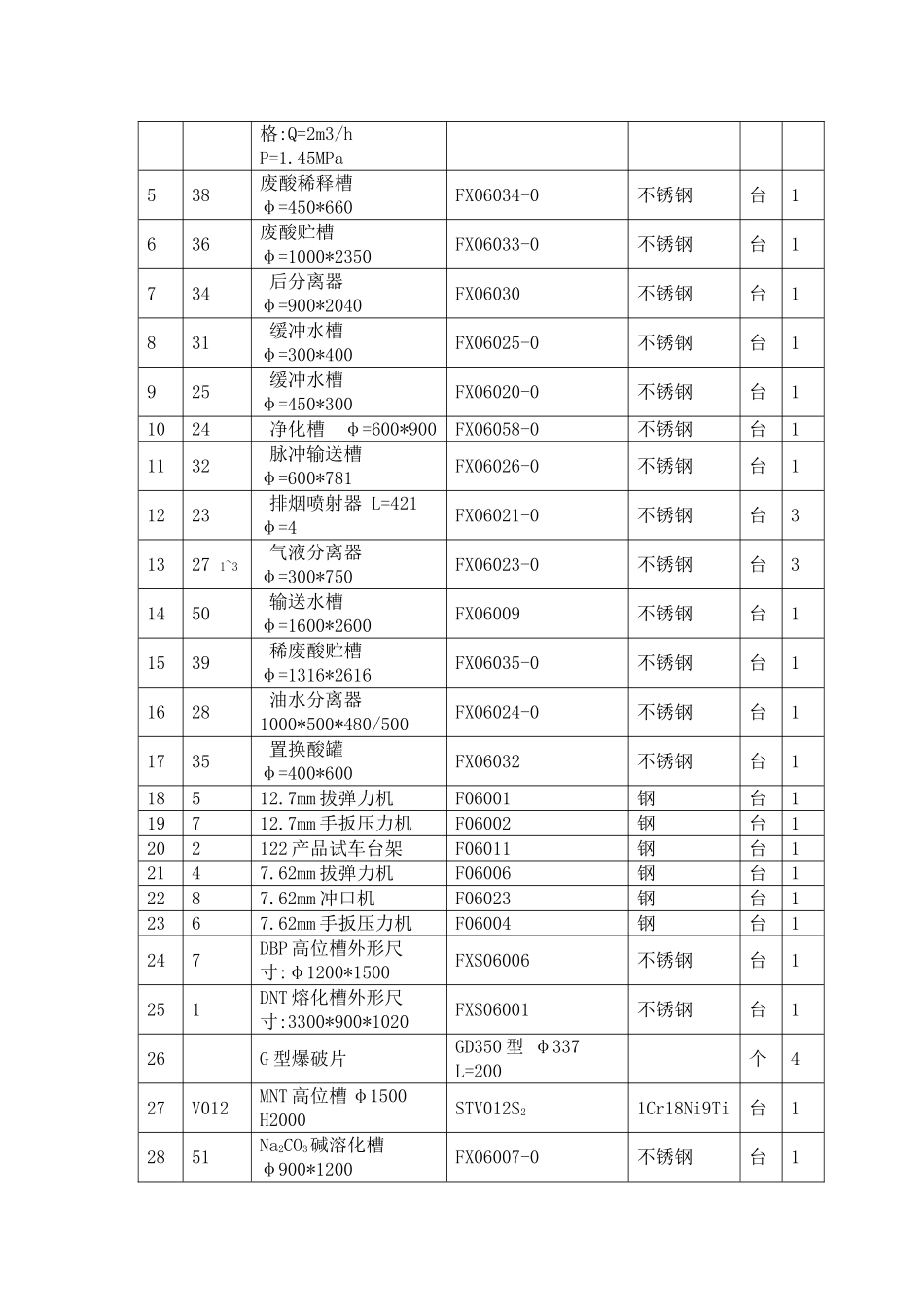

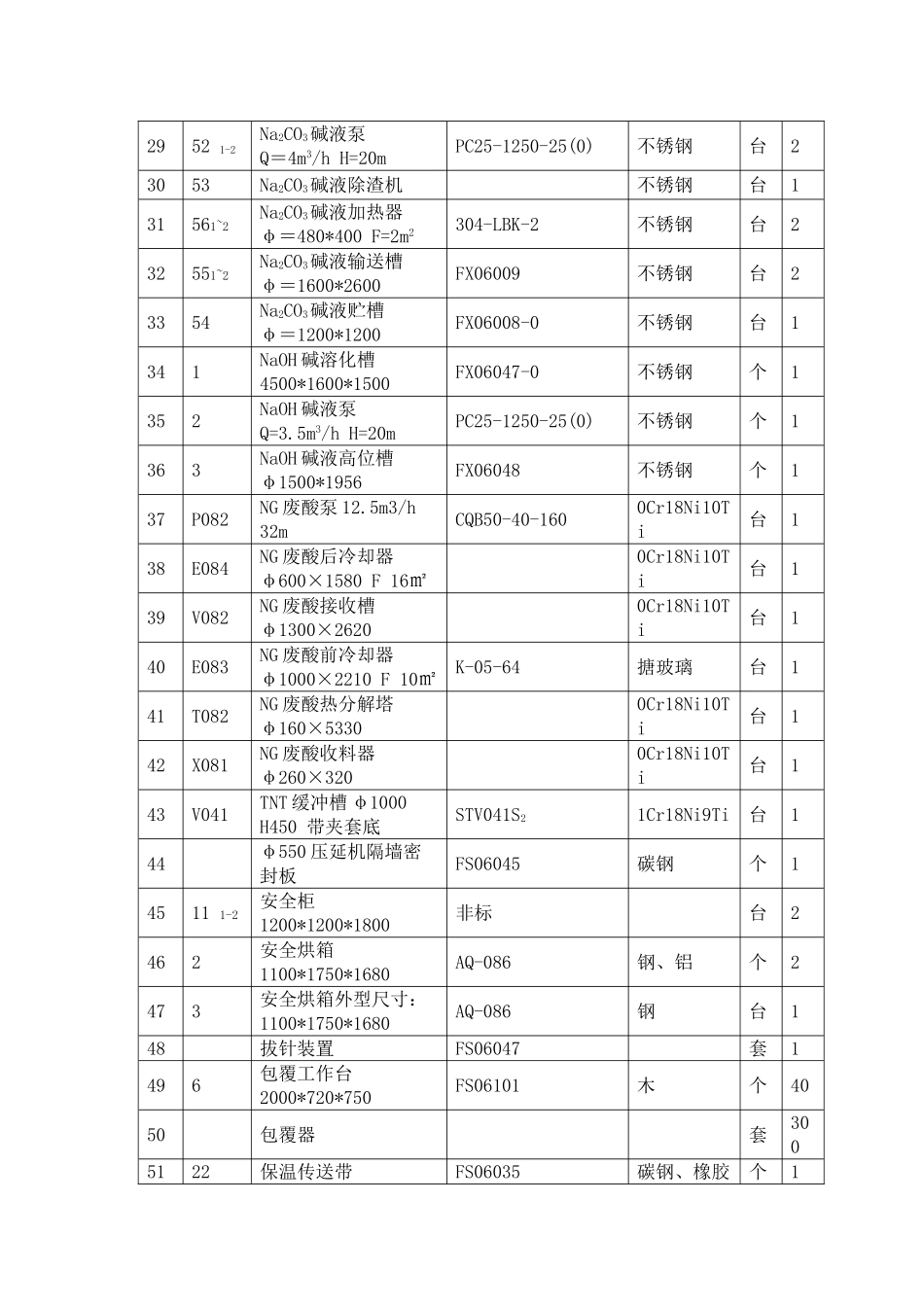

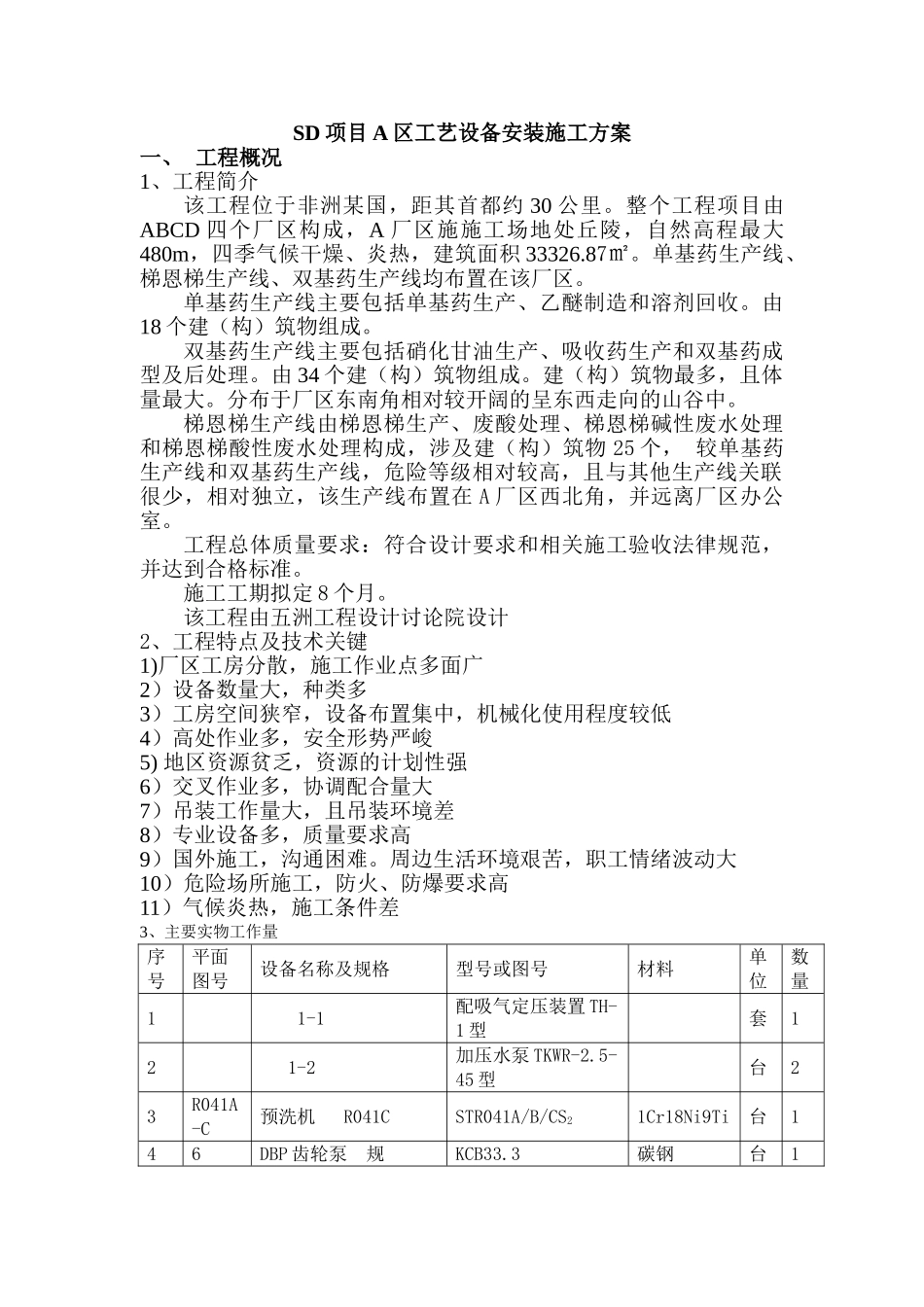

SD 项目 A 区工艺设备安装施工方案一、 工程概况1、工程简介该工程位于非洲某国，距其首都约 30 公里。整个工程项目由ABCD 四个厂区构成，A 厂区施施工场地处丘陵，自然高程最大480m，四季气候干燥、炎热，建筑面积 33326.87㎡。单基药生产线、梯恩梯生产线、双基药生产线均布置在该厂区。单基药生产线主要包括单基药生产、乙醚制造和溶剂回收。由18 个建（构）筑物组成。双基药生产线主要包括硝化甘油生产、吸收药生产和双基药成型及后处理。由 34 个建（构）筑物组成。建（构）筑物最多，且体量最大。分布于厂区东南角相对较开阔的呈东西走向的山谷中。梯恩梯生产线由梯恩梯生产、废酸处理、梯恩梯碱性废水处理和梯恩梯酸性废水处理构成，涉及建（构）筑物 25 个， 较单基药生产线和双基药生产线，危险等级相对较高，且与其他生产线关联很少，相对独立，该生产线布置在 A 厂区西北角，并远离厂区办公室。工程总体质量要求：符合设计要求和相关施工验收法律规范，并达到合格标准。施工工期拟定 8 个月。该工程由五洲工程设计讨论院设计2、工程特点及技术关键1)厂区工房分散，施工作业点多面广2）设备数量大，种类多3）工房空间狭窄，设备布置集中，机械化使用程度较低4）高处作业多，安全形势严峻5) 地区资源贫乏，资源的计划性强6）交叉作业多，协调配合量大7）吊装工作量大，且吊装环境差8）专业设备多，质量要求高9）国外施工，沟通困难。周边生活环境艰苦，职工情绪波动大10）危险场所施工，防火、防爆要求高11）气候炎热，施工条件差3、主要实物工作量序号平面图号设备名称及规格型号或图号材料单位数量1 1-1配吸气定压装置 TH-1 型 套12 1-2加压水泵 TKWR-2.5-45 型 台23R041A-C预洗机 R041CSTR041A/B/CS21Cr18Ni9Ti台146DBP 齿轮泵 规KCB33.3碳钢台1格:Q=2m3/h P=1.45MPa538废酸稀释槽 φ=450*660FX06034-0不锈钢台1636废酸贮槽 φ=1000*2350FX06033-0不锈钢台1734 后分离器 φ=900*2040FX06030不锈钢台1831 缓冲水槽 φ=300*400FX06025-0不锈钢台1925 缓冲水槽 φ=450*300FX06020-0不锈钢台11024 净化槽 φ=600*900FX06058-0不锈钢台11132 脉冲输送槽 φ=600*781FX06026-0不锈钢台11223 排烟喷射器 L=421 φ=4FX06021-0不锈钢台31327 1~3 气液分离器 φ=300*750FX06023-0不锈钢台31450 输送水槽 φ=1600*2600FX06009不锈钢台11539 稀废酸贮槽 φ=1316*2616FX06035-0不锈钢台11628...
