鞋帽城大厅通风空调技术交底

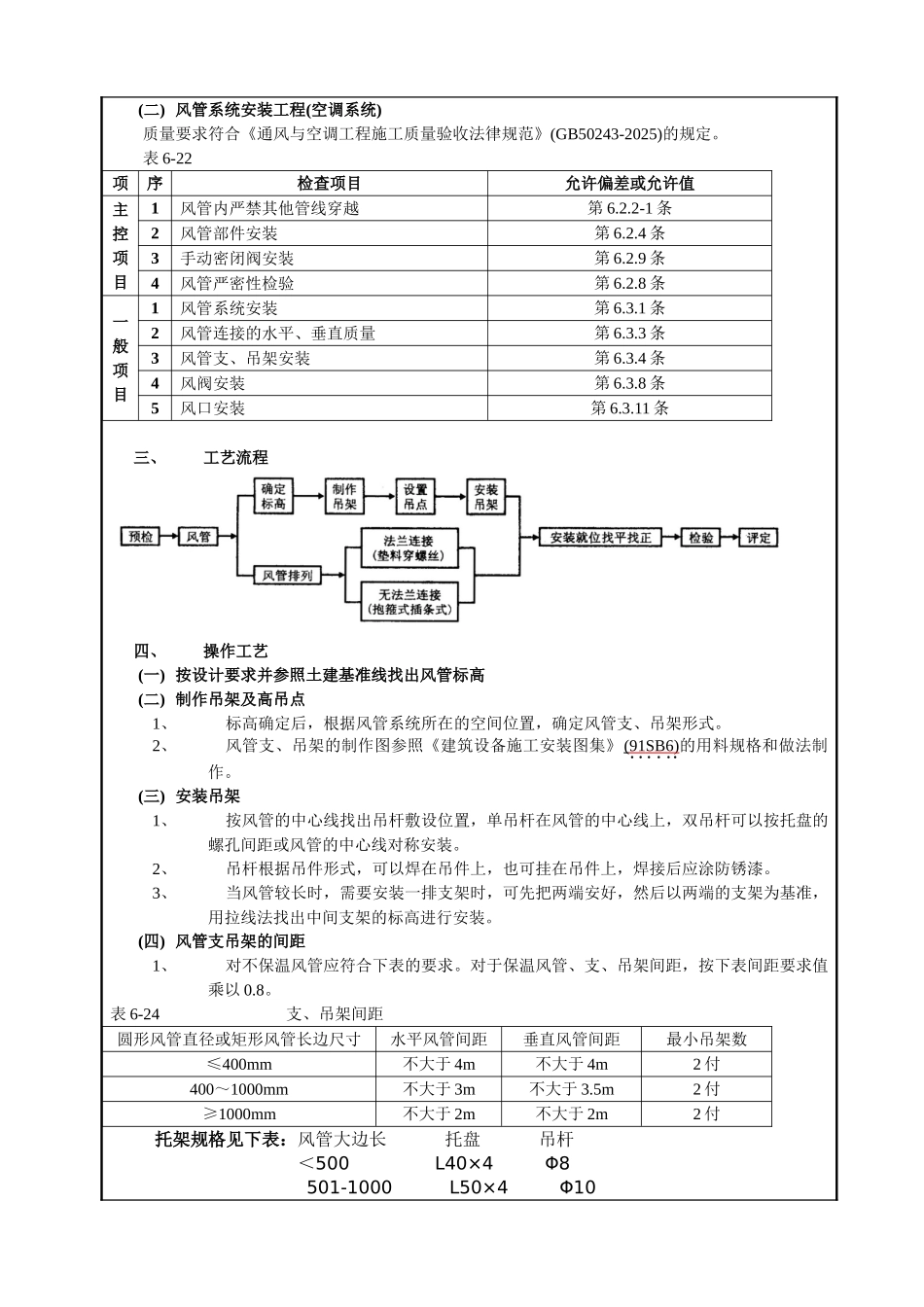

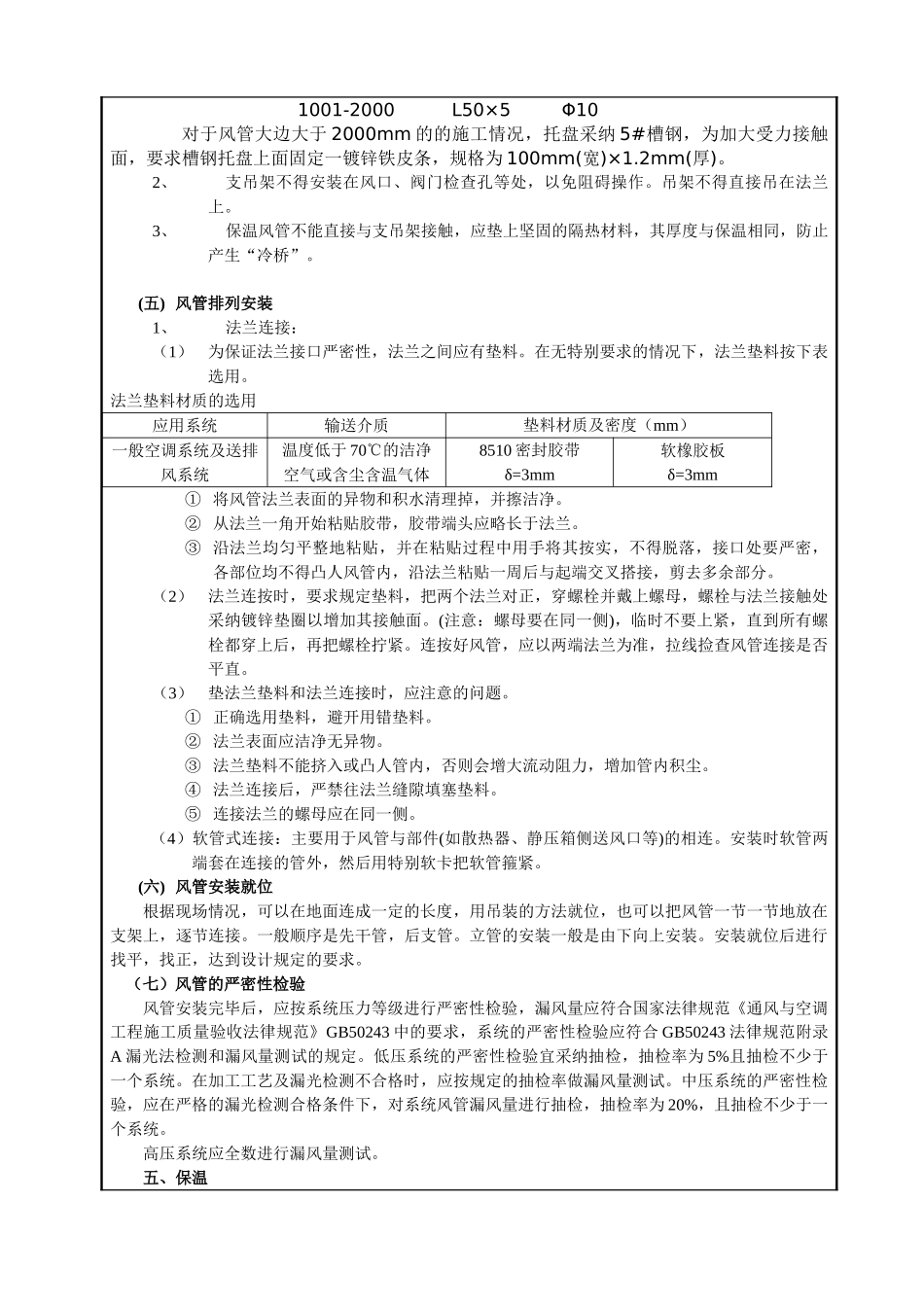

技 术 交 底 记 录表 C2-1编 号工程名称XX 鞋帽城大厅交底日期2025-01-17施工单位分项工程名称通风空调工程交底提要风管制作、安装交底内容：一、施工准备(一) 作业条件1、一般排风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。2、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100mm。3、作业地点要有相应的辅助设施，如梯子、架子、安全防护，并有施工员的技术、质量、安全交底。(二) 材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、漏打螺栓孔等缺陷。3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、电焊条、各种帆布、无纺布、射钉、膨胀螺栓等应符合产品质量要求。(三) 施工机具手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、台钻、电气焊具、手剪、倒链、高凳、大绳、刷子等。二、质量要求(一) 风管系统安装工作(送、排风，防排烟)质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243-2025)的规定。表 6-21项序检查项目允许偏差或允许值主控项目1风管安装第 6.2.2 条2风管部件安装第 6.2.4 条3防火阀、排烟阀安装第 6.2.5 条4手动密闭阀安装第 6.2.9 条5风管严密性检验第 6.2.8 条一般项目1风管系统安装第 6.3.1 条2风管连接的水平、垂直度第 6.3.3 条3风管支、吊架安装第 6.3.4 条4风阀安装第 6.3.8 条5风口安装第 6.3.11 条(二) 风管系统安装工程(空调系统)质量要求符合《通风与空调工程施工质量验收法律规范》(GB50243-2025)的规定。表 6-22项序检查项目允许偏差或允许值主控项目1风管内严禁其他管线穿越第 6.2.2-1 条2风管部件安装第 6.2.4 条3手动密闭阀安装第 6.2.9 条4风管严密性检验第 6.2.8 条一般项目1风管系统安装第 6.3.1 条2风管连接的水平、垂直质量第 6.3.3 条3风管支、吊架安装第 6.3.4 条4风阀安装第 6.3.8 条5风口安装第 6.3.11 条三、工艺流程四、操作工艺(一) 按设计要求并参照土建基准线找出风管标高(二) 制作吊架及高吊点1、标高确定后，根据风管系统所在的空间位置，确定风管支、吊架形式。2、风管支、吊架的制作图参照《建筑设备施工安装图集》( 91...
