预埋件钢支架安装施工方案

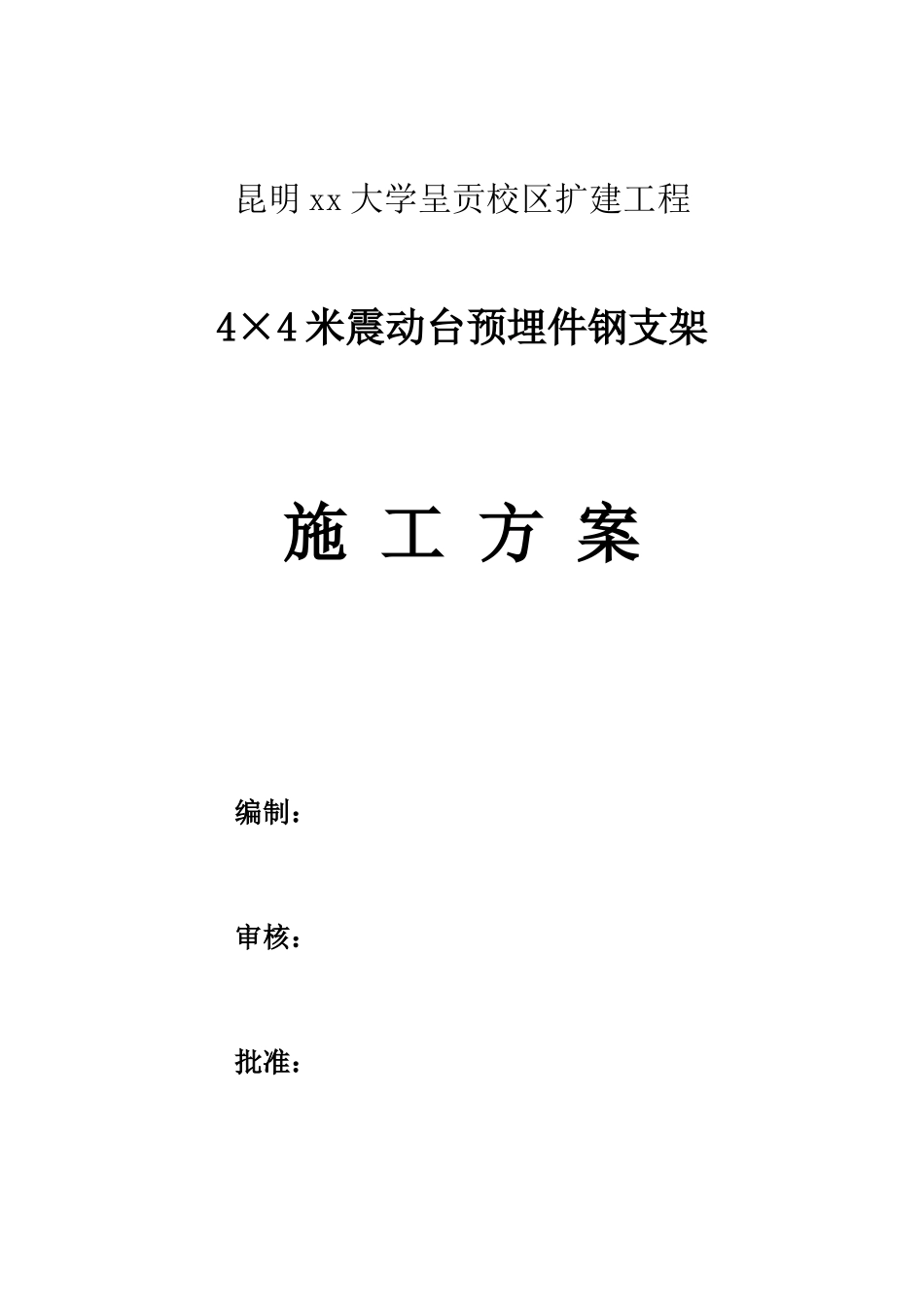

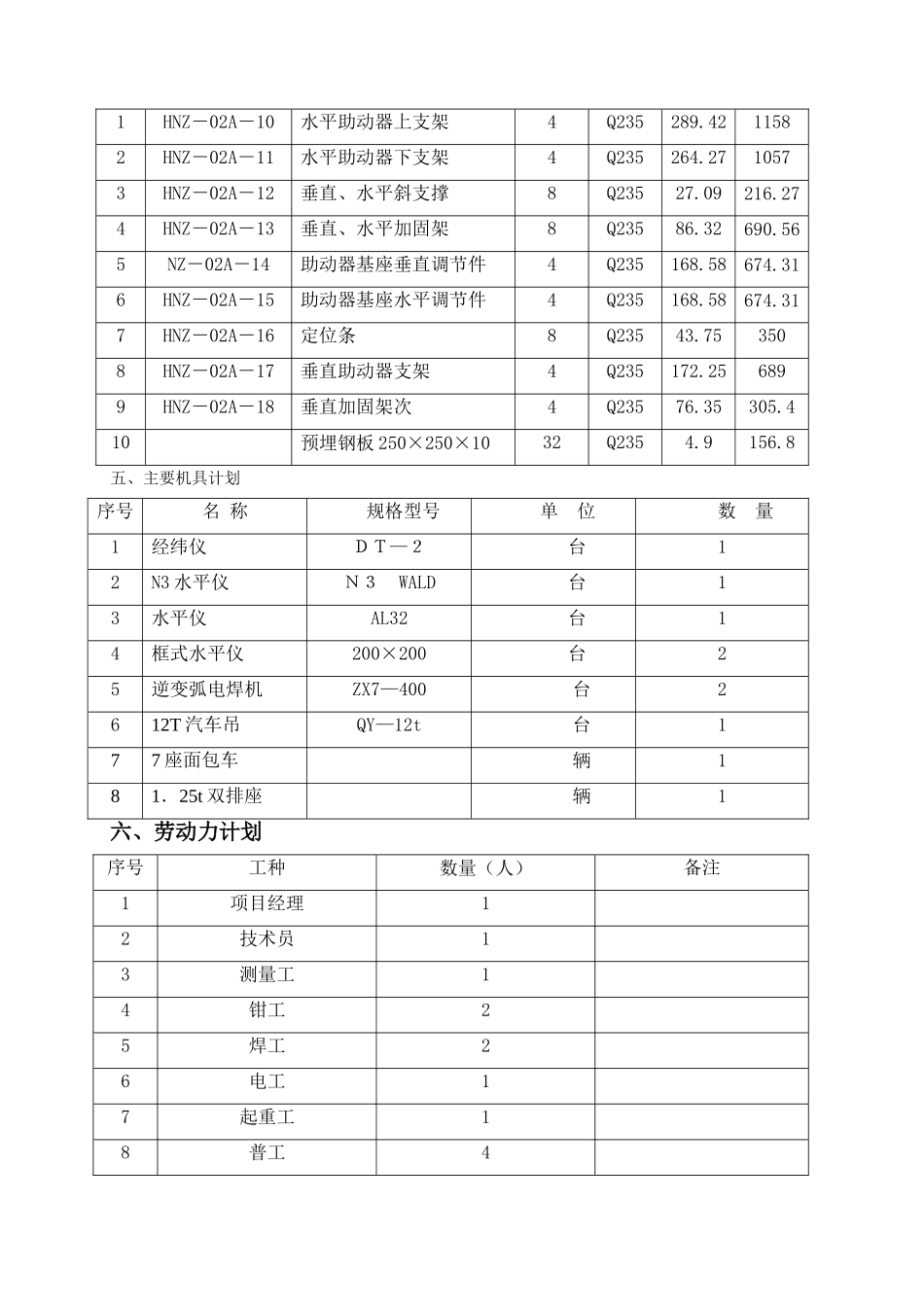

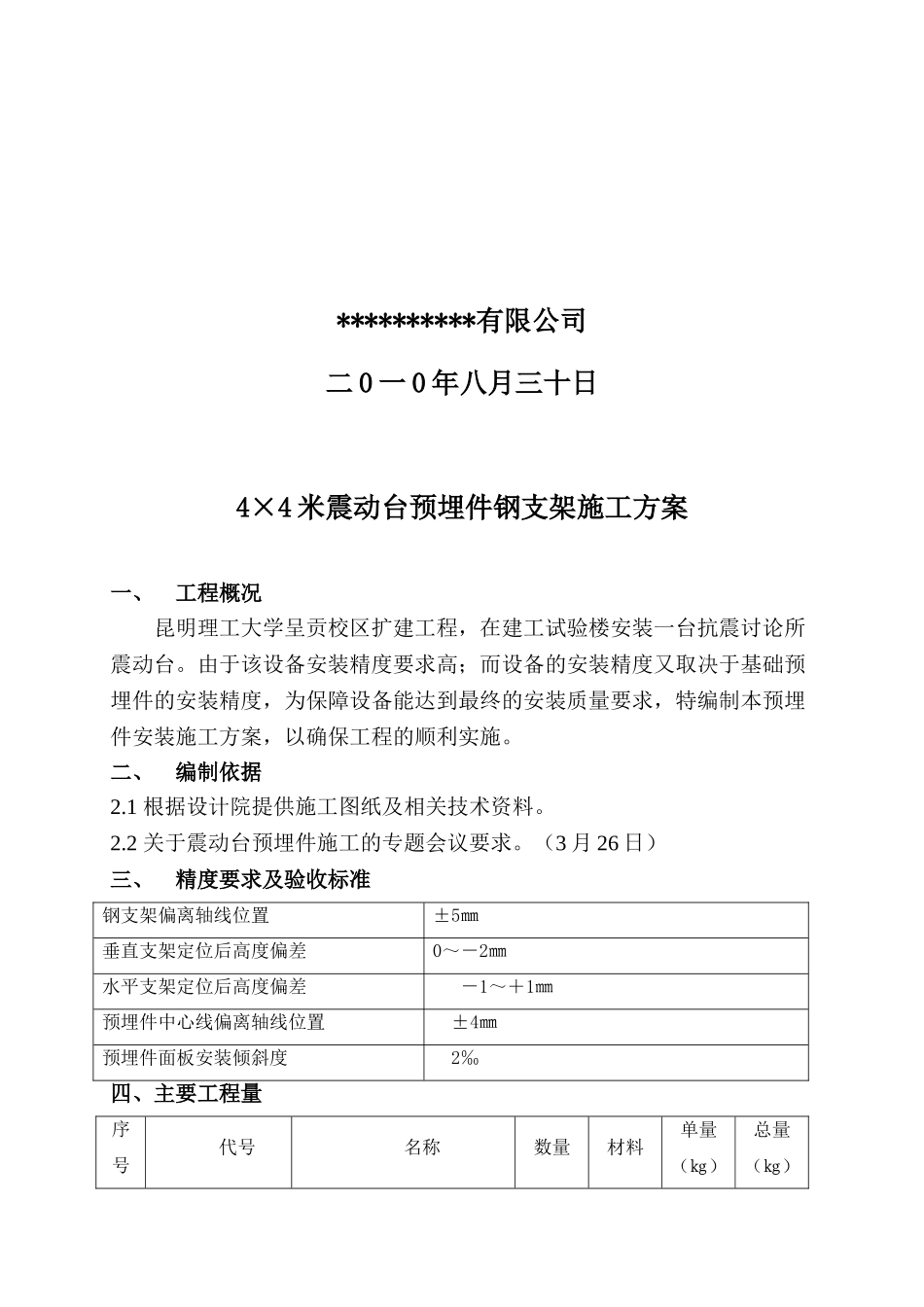

昆明 xx 大学呈贡校区扩建工程4×4 米震动台预埋件钢支架施 工 方 案编制： 审核：批准：**********有限公司二 0 一 0 年八月三十日4×4 米震动台预埋件钢支架施工方案 一、工程概况昆明理工大学呈贡校区扩建工程，在建工试验楼安装一台抗震讨论所震动台。由于该设备安装精度要求高；而设备的安装精度又取决于基础预埋件的安装精度，为保障设备能达到最终的安装质量要求，特编制本预埋件安装施工方案，以确保工程的顺利实施。二、编制依据2.1 根据设计院提供施工图纸及相关技术资料。2.2 关于震动台预埋件施工的专题会议要求。（3 月 26 日）三、精度要求及验收标准钢支架偏离轴线位置 ±5㎜垂直支架定位后高度偏差0～－2㎜水平支架定位后高度偏差 －1～＋1㎜ 预埋件中心线偏离轴线位置 ±4㎜预埋件面板安装倾斜度 2‰四、主要工程量序号代号名称数量材料单量（㎏）总量（㎏）1HNZ－02A－10水平助动器上支架4Q235289.4211582HNZ－02A－11水平助动器下支架4Q235264.2710573HNZ－02A－12垂直、水平斜支撑8Q23527.09216.274HNZ－02A－13垂直、水平加固架8Q23586.32690.565NZ－02A－14助动器基座垂直调节件4Q235168.58674.316HNZ－02A－15助动器基座水平调节件4Q235168.58674.317HNZ－02A－16定位条8Q23543.753508HNZ－02A－17垂直助动器支架4Q235172.256899HNZ－02A－18垂直加固架次4Q23576.35305.410预埋钢板 250×250×1032Q2354.9156.8五、主要机具计划序号名 称规格型号单 位数 量1经纬仪ＤＴ—２台12N3 水平仪Ｎ３ WALD台13水平仪AL32台14框式水平仪200×200台25逆变弧电焊机ZX7—400台2612T 汽车吊QY—12t台177 座面包车辆181．25t 双排座辆1六、劳动力计划序号工种数量（人）备注1项目经理12技术员13测量工14钳工25焊工26电工17起重工18普工4七、安装工艺7.1 在基坑开挖完毕后，选择合适位置埋设纵横中心轴线标板，以埋设标板中心线作为基础及预埋件的唯一基标。因基础开挖后，横纵向基础边离车间柱子只有 2500㎜,在埋设横向标板时采纳打桩的方法固定标板；纵向标板设置在车间柱子基础的地梁上。图一7.2 基础基底标高为－5500㎜，在土建浇注找平层前，将横纵中心线投到－5500 层面上，根据预埋件布置图（HNZ－10）作好各中心线，然后根据 HNZ－02A－11、17 各支架相对位置，在每块 250×250×10㎜预埋钢板位置打入两根 50×50 角钢，在预埋板上表面水平度用 2㎜/m 精度铁水平找平，用水平仪测量标...
