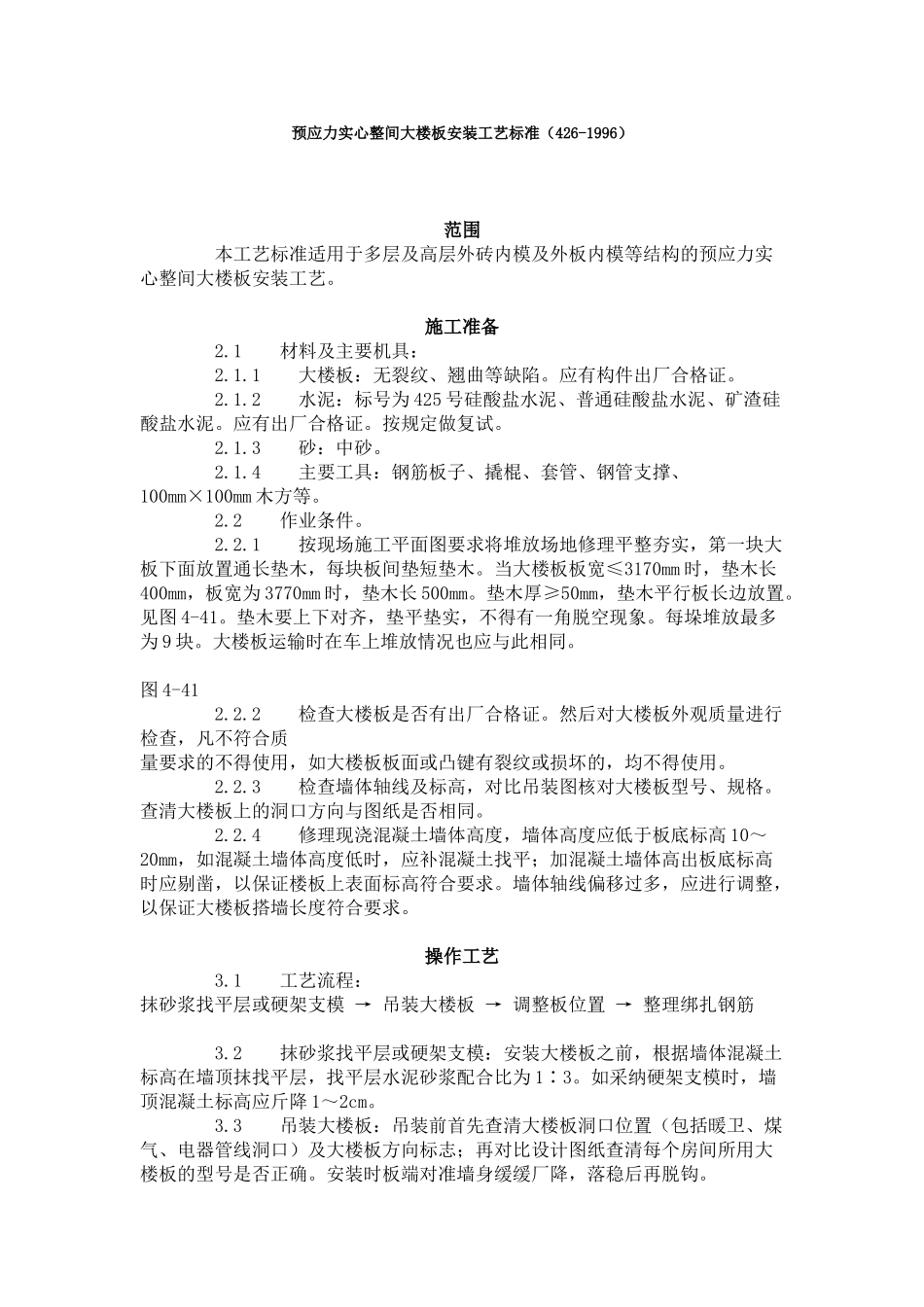

预应力实心整间大楼板安装工艺标准

预应力实心整间大楼板安装工艺标准（426-1996）范围 本工艺标准适用于多层及高层外砖内模及外板内模等结构的预应力实心整间大楼板安装工艺。施工准备 2.1 材料及主要机具： 2.1.1 大楼板：无裂纹、翘曲等缺陷。应有构件出厂合格证。 2.1.2 水泥：标号为 425 号硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥。应有出厂合格证。按规定做复试。 2.1.3 砂：中砂。 2.1.4 主要工具：钢筋板子、撬棍、套管、钢管支撑、100mm×100mm 木方等。 2.2 作业条件。 2.2.1 按现场施工平面图要求将堆放场地修理平整夯实，第一块大板下面放置通长垫木，每块板间垫短垫木。当大楼板板宽≤3170mm 时，垫木长400mm，板宽为 3770mm 时，垫木长 500mm。垫木厚≥50mm，垫木平行板长边放置。见图 4-41。垫木要上下对齐，垫平垫实，不得有一角脱空现象。每垛堆放最多为 9 块。大楼板运输时在车上堆放情况也应与此相同。 图 4-41 2.2.2 检查大楼板是否有出厂合格证。然后对大楼板外观质量进行检查，凡不符合质量要求的不得使用，如大楼板板面或凸键有裂纹或损坏的，均不得使用。 2.2.3 检查墙体轴线及标高，对比吊装图核对大楼板型号、规格。查清大楼板上的洞口方向与图纸是否相同。 2.2.4 修理现浇混凝土墙体高度，墙体高度应低于板底标高 10～20mm，如混凝土墙体高度低时，应补混凝土找平；加混凝土墙体高出板底标高时应剔凿，以保证楼板上表面标高符合要求。墙体轴线偏移过多，应进行调整，以保证大楼板搭墙长度符合要求。操作工艺 3.1 工艺流程：抹砂浆找平层或硬架支模 → 吊装大楼板 → 调整板位置 → 整理绑扎钢筋 3.2 抹砂浆找平层或硬架支模：安装大楼板之前，根据墙体混凝土标高在墙顶抹找平层，找平层水泥砂浆配合比为 1∶3。如采纳硬架支模时，墙顶混凝土标高应斤降 1～2cm。 3.3 吊装大楼板：吊装前首先查清大楼板洞口位置（包括暖卫、煤气、电器管线洞口）及大楼板方向标志；再对比设计图纸查清每个房间所用大楼板的型号是否正确。安装时板端对准墙身缓缓厂降，落稳后再脱钩。 3.4 调整板位置：调整好大楼板四边搭接长度使其符合设计要求，然后将相邻两块板的 6φ12 拉结筋互相焊接，焊缝长度应≥90mm，焊接质量应符合焊接规程的规定。 3.5 整理绑扎钢筋：伸出板四周的预应力钢筋弯成圆弧状，铺在板缝、圈梁或墙体中，不得直弯硬拐，作法见图 4-42。 内横墙厚 d1 内纵墙厚 d2 在横墙上 a 在纵墙...
