风系统施工技术交底

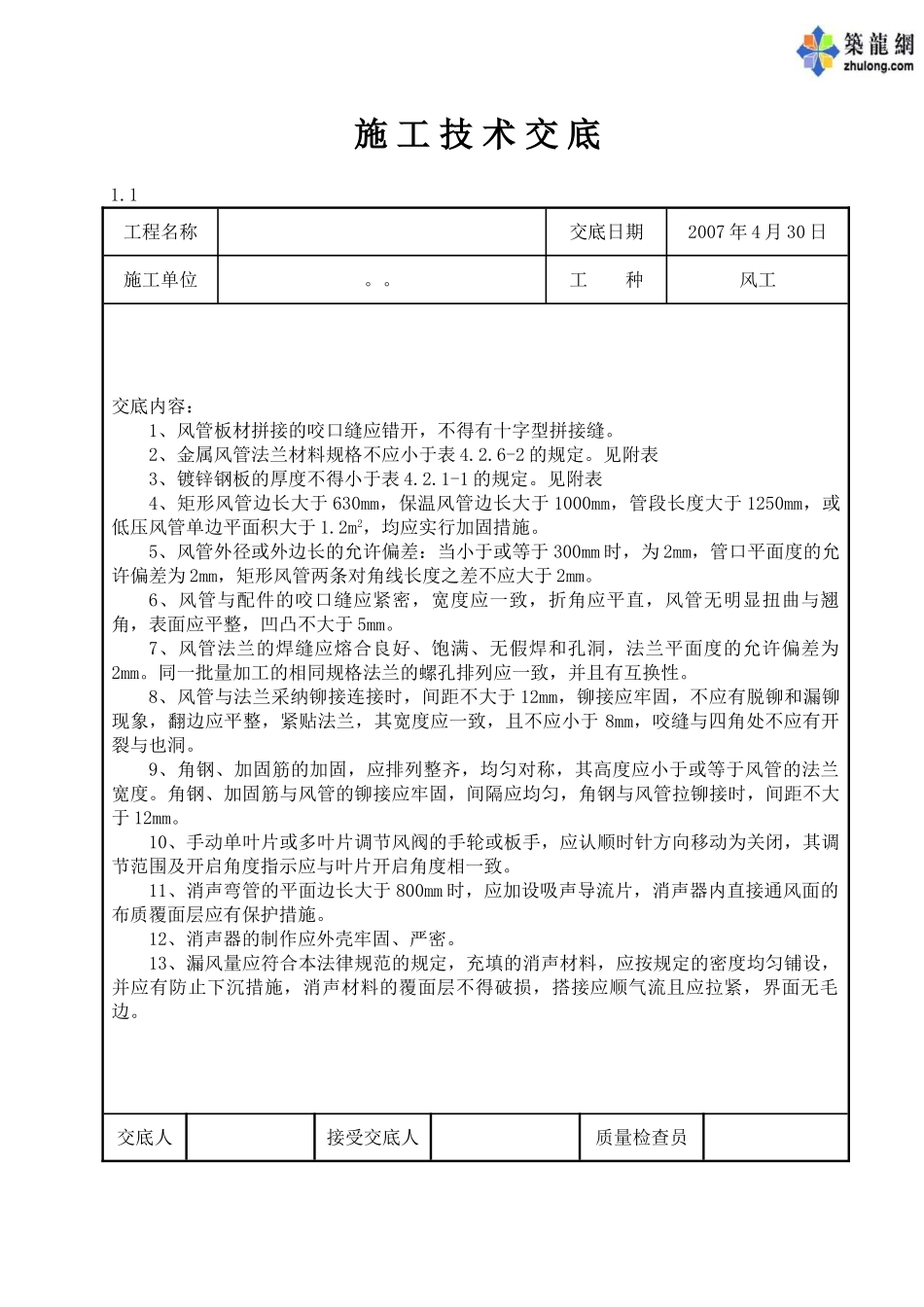

施 工 技 术 交 底1.1工程名称交底日期2007 年 4 月 30 日施工单位。。工 种风工交底内容：1、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。2、金属风管法兰材料规格不应小于表 4.2.6-2 的规定。见附表3、镀锌钢板的厚度不得小于表 4.2.1-1 的规定。见附表4、矩形风管边长大于 630mm，保温风管边长大于 1000mm，管段长度大于 1250mm，或低压风管单边平面积大于 1.2m2，均应实行加固措施。5、风管外径或外边长的允许偏差：当小于或等于 300mm 时，为 2mm，管口平面度的允许偏差为 2mm，矩形风管两条对角线长度之差不应大于 2mm。6、风管与配件的咬口缝应紧密，宽度应一致，折角应平直，风管无明显扭曲与翘角，表面应平整，凹凸不大于 5mm。7、风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞，法兰平面度的允许偏差为2mm。同一批量加工的相同规格法兰的螺孔排列应一致，并且有互换性。8、风管与法兰采纳铆接连接时，间距不大于 12mm，铆接应牢固，不应有脱铆和漏铆现象，翻边应平整，紧贴法兰，其宽度应一致，且不应小于 8mm，咬缝与四角处不应有开裂与也洞。9、角钢、加固筋的加固，应排列整齐，均匀对称，其高度应小于或等于风管的法兰宽度。角钢、加固筋与风管的铆接应牢固，间隔应均匀，角钢与风管拉铆接时，间距不大于 12mm。10、手动单叶片或多叶片调节风阀的手轮或板手，应认顺时针方向移动为关闭，其调节范围及开启角度指示应与叶片开启角度相一致。11、消声弯管的平面边长大于 800mm 时，应加设吸声导流片，消声器内直接通风面的布质覆面层应有保护措施。12、消声器的制作应外壳牢固、严密。13、漏风量应符合本法律规范的规定，充填的消声材料，应按规定的密度均匀铺设，并应有防止下沉措施，消声材料的覆面层不得破损，搭接应顺气流且应拉紧，界面无毛边。交底人接受交底人质量检查员施 工 技 术 交 底1.2工程名称xx交底日期2007 年 4 月 30 日施工单位。。工 种风工交底内容：14 柔性短管应选用防腐、防潮、不透气、不易霉变，防止结露的柔性材料。柔性短管长度，一般宜为 150-300mm，其连接处应严密，牢固可靠。柔性短管的安装，应松紧适度，无明显扭曲。15、柔性短管不宜作为找正、找平的异径连接管。16、设于结构变形缝的柔性短管，其长度宜为变形缝的宽度加 100mm 及以上。17、矩形弯管导流叶片的迎风侧边缘应圆滑，平面边长大于 800mm，必须设置导流片，固定应牢固，导流片的弧...
