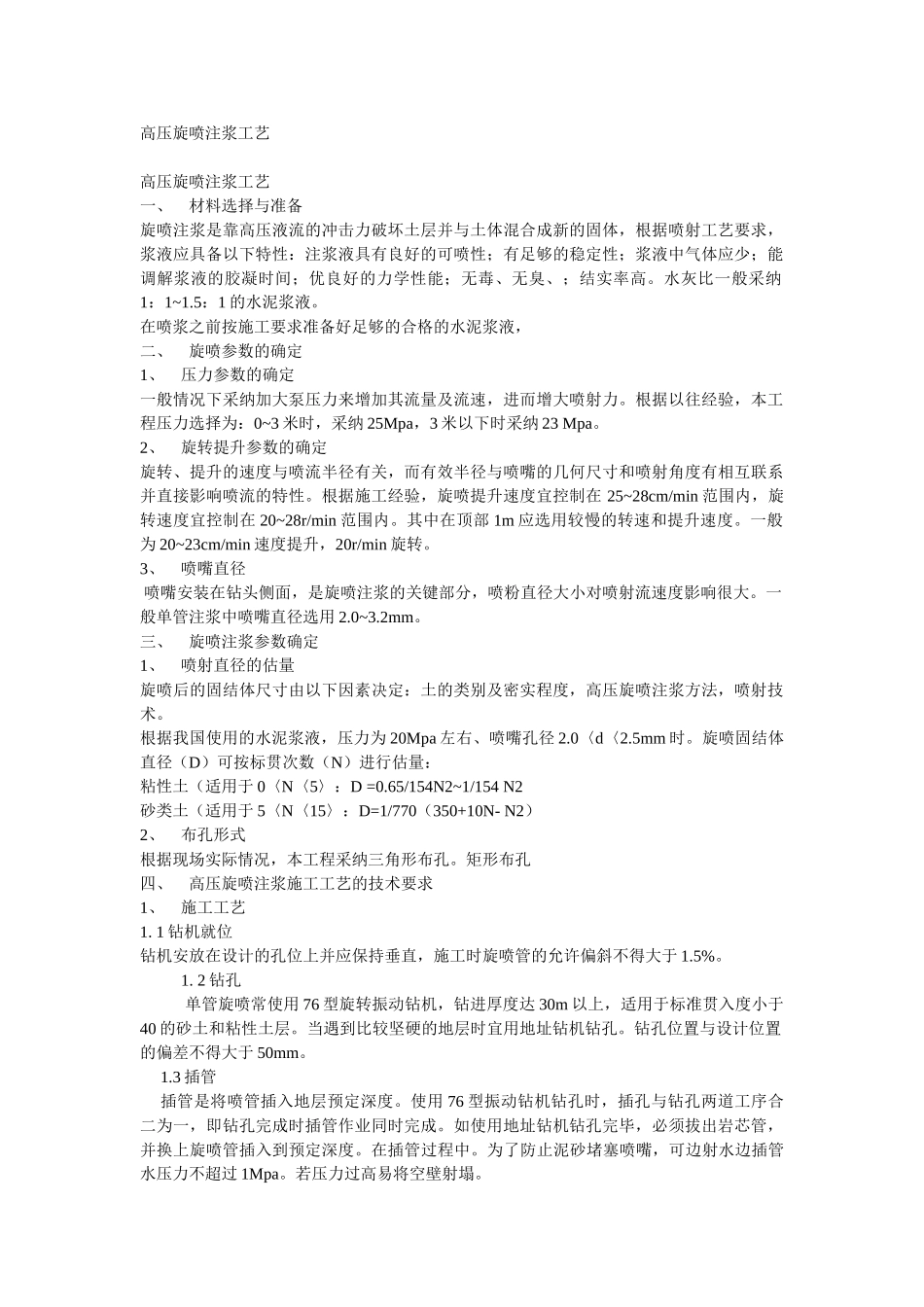

高压旋喷注浆工艺

高压旋喷注浆工艺 高压旋喷注浆工艺一、 材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，根据喷射工艺要求，浆液应具备以下特性：注浆液具有良好的可喷性；有足够的稳定性；浆液中气体应少；能调解浆液的胶凝时间；优良好的力学性能；无毒、无臭、；结实率高。水灰比一般采纳1：1~1.5：1 的水泥浆液。在喷浆之前按施工要求准备好足够的合格的水泥浆液，二、 旋喷参数的确定1、 压力参数的确定一般情况下采纳加大泵压力来增加其流量及流速，进而增大喷射力。根据以往经验，本工程压力选择为：0~3 米时，采纳 25Mpa，3 米以下时采纳 23 Mpa。2、 旋转提升参数的确定旋转、提升的速度与喷流半径有关，而有效半径与喷嘴的几何尺寸和喷射角度有相互联系并直接影响喷流的特性。根据施工经验，旋喷提升速度宜控制在 25~28cm/min 范围内，旋转速度宜控制在 20~28r/min 范围内。其中在顶部 1m 应选用较慢的转速和提升速度。一般为 20~23cm/min 速度提升，20r/min 旋转。3、 喷嘴直径 喷嘴安装在钻头侧面，是旋喷注浆的关键部分，喷粉直径大小对喷射流速度影响很大。一般单管注浆中喷嘴直径选用 2.0~3.2mm。三、 旋喷注浆参数确定1、 喷射直径的估量旋喷后的固结体尺寸由以下因素决定：土的类别及密实程度，高压旋喷注浆方法，喷射技术。根据我国使用的水泥浆液，压力为 20Mpa 左右、喷嘴孔径 2.0〈d〈2.5mm 时。旋喷固结体直径（D）可按标贯次数（N）进行估量：粘性土（适用于 0〈N〈5〉：D =0.65/154N2~1/154 N2砂类土（适用于 5〈N〈15〉：D=1/770（350+10N- N2）2、 布孔形式根据现场实际情况，本工程采纳三角形布孔。矩形布孔四、 高压旋喷注浆施工工艺的技术要求1、 施工工艺1. 1 钻机就位钻机安放在设计的孔位上并应保持垂直，施工时旋喷管的允许偏斜不得大于 1.5%。 1. 2 钻孔 单管旋喷常使用 76 型旋转振动钻机，钻进厚度达 30m 以上，适用于标准贯入度小于40 的砂土和粘性土层。当遇到比较坚硬的地层时宜用地址钻机钻孔。钻孔位置与设计位置的偏差不得大于 50mm。 1.3 插管 插管是将喷管插入地层预定深度。使用 76 型振动钻机钻孔时，插孔与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。如使用地址钻机钻孔完毕，必须拔出岩芯管，并换上旋喷管插入到预定深度。在插管过程中。为了防止泥砂堵塞喷嘴，可边射水边插管水压力不超过 1Mpa。若压力过高易...
