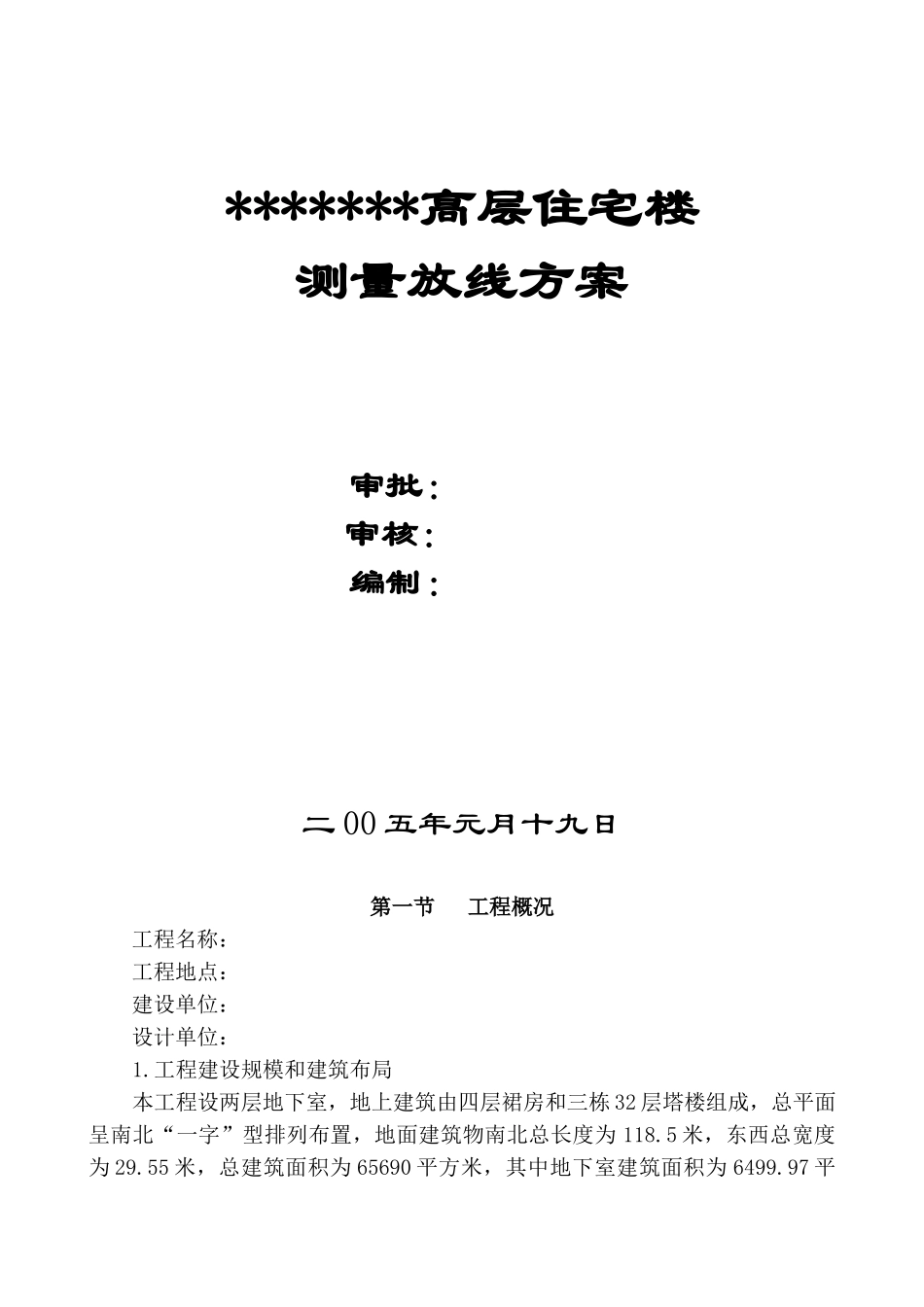

高层住宅楼工程测量放线方案

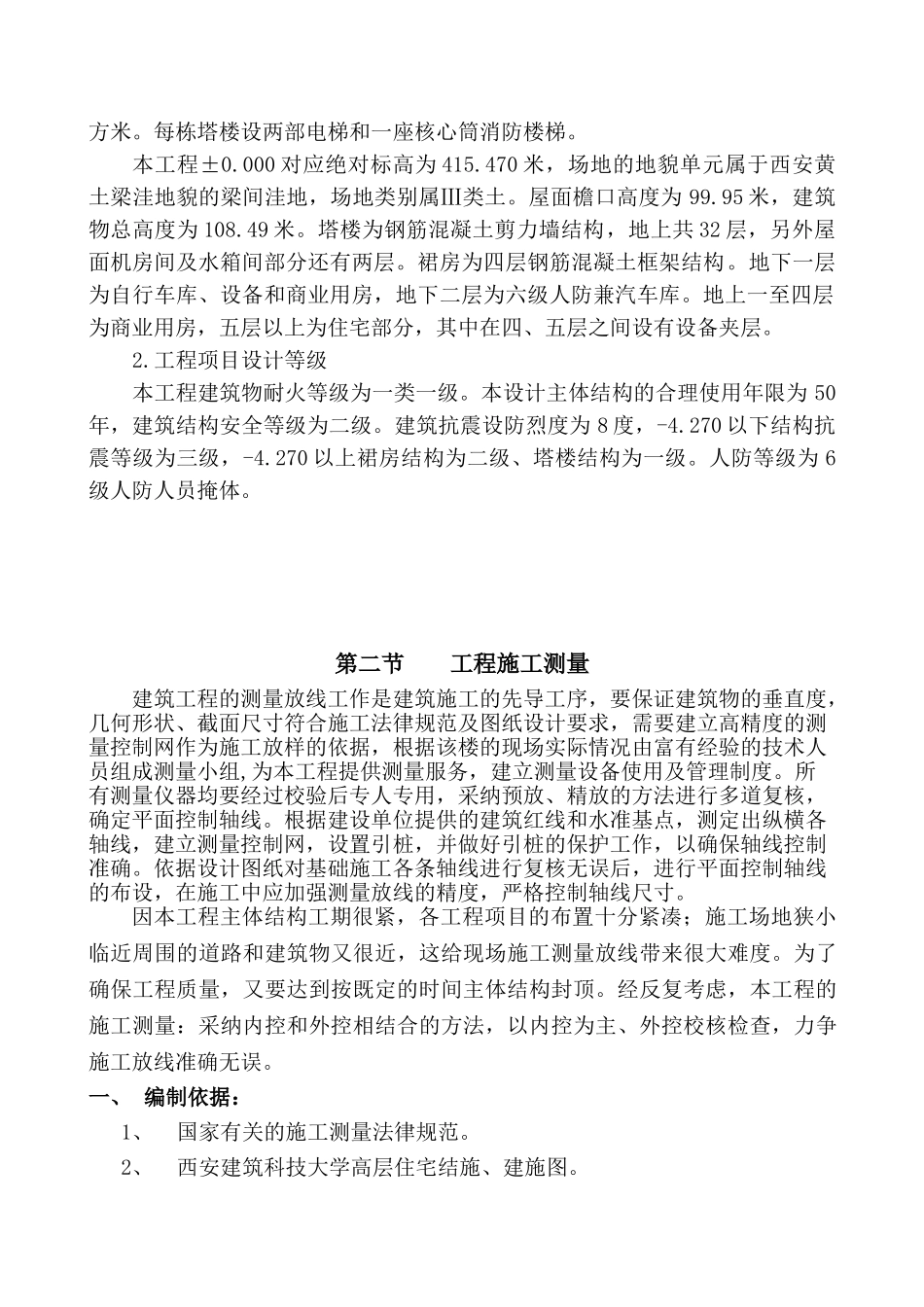

*******高层住宅楼测量放线方案审批： 审核：编制：二 00 五年元月十九日第一节 工程概况工程名称：工程地点：建设单位：设计单位：1.工程建设规模和建筑布局本工程设两层地下室，地上建筑由四层裙房和三栋 32 层塔楼组成，总平面呈南北“一字”型排列布置，地面建筑物南北总长度为 118.5 米，东西总宽度为 29.55 米，总建筑面积为 65690 平方米，其中地下室建筑面积为 6499.97 平方米。每栋塔楼设两部电梯和一座核心筒消防楼梯。本工程±0.000 对应绝对标高为 415.470 米，场地的地貌单元属于西安黄土梁洼地貌的梁间洼地，场地类别属Ⅲ类土。屋面檐口高度为 99.95 米，建筑物总高度为 108.49 米。塔楼为钢筋混凝土剪力墙结构，地上共 32 层，另外屋面机房间及水箱间部分还有两层。裙房为四层钢筋混凝土框架结构。地下一层为自行车库、设备和商业用房，地下二层为六级人防兼汽车库。地上一至四层为商业用房，五层以上为住宅部分，其中在四、五层之间设有设备夹层。2.工程项目设计等级本工程建筑物耐火等级为一类一级。本设计主体结构的合理使用年限为 50年，建筑结构安全等级为二级。建筑抗震设防烈度为 8 度，-4.270 以下结构抗震等级为三级，-4.270 以上裙房结构为二级、塔楼结构为一级。人防等级为 6级人防人员掩体。第二节工程施工测量建筑工程的测量放线工作是建筑施工的先导工序，要保证建筑物的垂直度，几何形状、截面尺寸符合施工法律规范及图纸设计要求，需要建立高精度的测量控制网作为施工放样的依据，根据该楼的现场实际情况由富有经验的技术人员组成测量小组,为本工程提供测量服务，建立测量设备使用及管理制度。所有测量仪器均要经过校验后专人专用，采纳预放、精放的方法进行多道复核，确定平面控制轴线。根据建设单位提供的建筑红线和水准基点，测定出纵横各轴线，建立测量控制网，设置引桩，并做好引桩的保护工作，以确保轴线控制准确。依据设计图纸对基础施工各条轴线进行复核无误后，进行平面控制轴线的布设，在施工中应加强测量放线的精度，严格控制轴线尺寸。因本工程主体结构工期很紧，各工程项目的布置十分紧凑；施工场地狭小临近周围的道路和建筑物又很近，这给现场施工测量放线带来很大难度。为了确保工程质量，又要达到按既定的时间主体结构封顶。经反复考虑，本工程的施工测量：采纳内控和外控相结合的方法，以内控为主、外控校核检查，力争施工放线准确无误。一、 编制依据：1、国家有...
