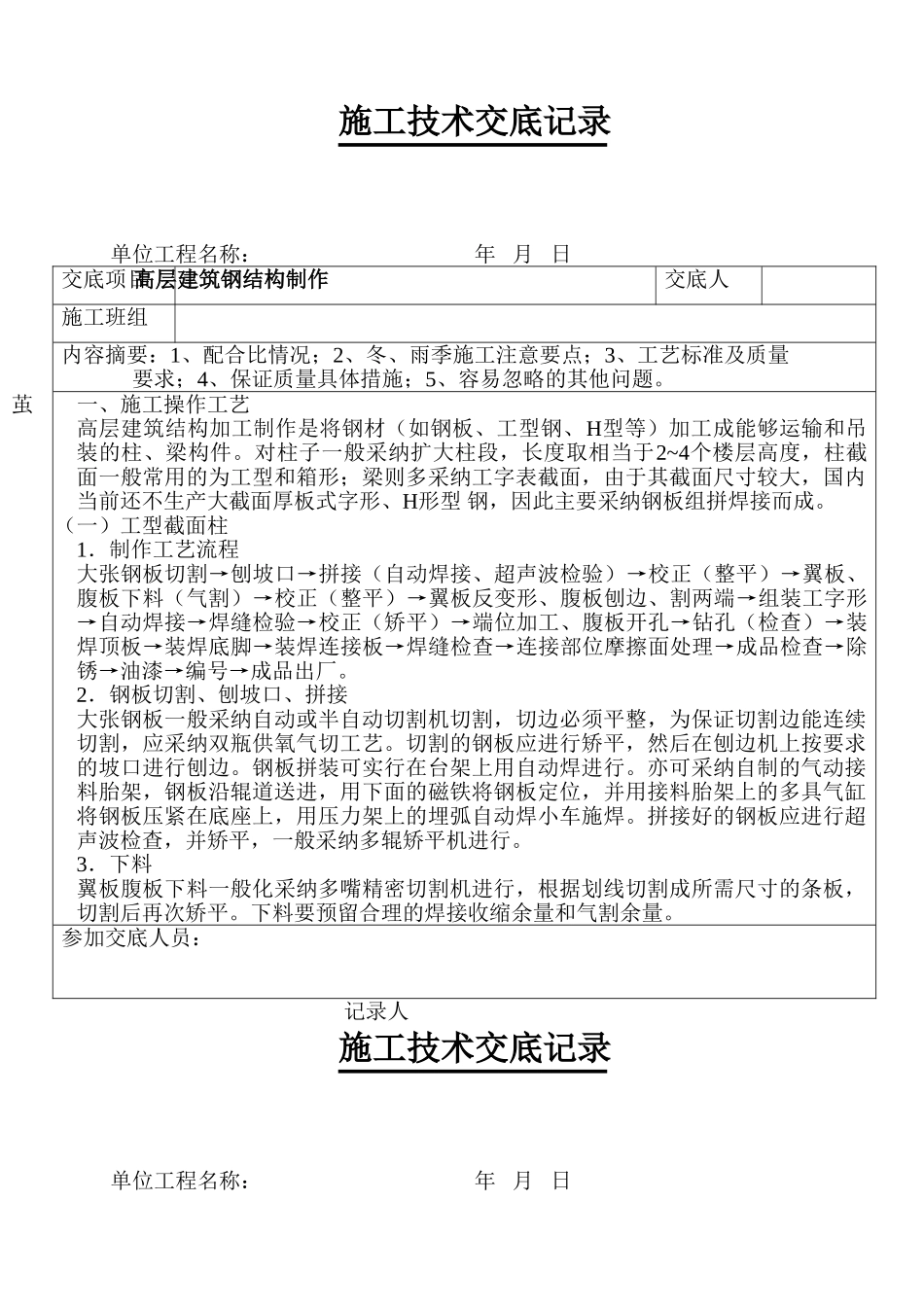

施工技术交底记录单位工程名称： 年 月 日交底项目高层建筑钢结构制作交底人施工班组内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量 要求；4、保证质量具体措施；5、容易忽略的其他问题。茧 一、施工操作工艺高层建筑结构加工制作是将钢材（如钢板、工型钢、H型等）加工成能够运输和吊装的柱、梁构件。对柱子一般采纳扩大柱段，长度取相当于2~4个楼层高度，柱截面一般常用的为工型和箱形；梁则多采纳工字表截面，由于其截面尺寸较大，国内当前还不生产大截面厚板式字形、H形型 钢，因此主要采纳钢板组拼焊接而成。（一）工型截面柱1．制作工艺流程大张钢板切割→刨坡口→拼接（自动焊接、超声波检验）→校正（整平）→翼板、腹板下料（气割）→校正（整平）→翼板反变形、腹板刨边、割两端→组装工字形→自动焊接→焊缝检验→校正（矫平）→端位加工、腹板开孔→钻孔（检查）→装焊顶板→装焊底脚→装焊连接板→焊缝检查→连接部位摩擦面处理→成品检查→除锈→油漆→编号→成品出厂。2．钢板切割、刨坡口、拼接大张钢板一般采纳自动或半自动切割机切割，切边必须平整，为保证切割边能连续切割，应采纳双瓶供氧气切工艺。切割的钢板应进行矫平，然后在刨边机上按要求的坡口进行刨边。钢板拼装可实行在台架上用自动焊进行。亦可采纳自制的气动接料胎架，钢板沿辊道送进，用下面的磁铁将钢板定位，并用接料胎架上的多具气缸将钢板压紧在底座上，用压力架上的埋弧自动焊小车施焊。拼接好的钢板应进行超声波检查，并矫平，一般采纳多辊矫平机进行。3．下料翼板腹板下料一般化采纳多嘴精密切割机进行，根据划线切割成所需尺寸的条板，切割后再次矫平。下料要预留合理的焊接收缩余量和气割余量。参加交底人员： 记录人施工技术交底记录单位工程名称： 年 月 日交底项目高层建筑钢结构制作交底人施工班组内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量 要求；4、保证质量具体措施；5、容易忽略的其他问题。4．刨边切割的腹板应用氧切割机或刨边机或刨边，柱两问头部位亦应刨边。两翼板焊板焊接易变形，的组装前应采纳反变形处理。5．组装组装可在操作平台上进行，亦可在气动胎具上进行，使截面尺寸准确。6．焊接对于重型工字截面柱，采纳埋弧自动焊；而对于中型工字截面柱，则采纳CO2保护自动焊。焊接时利用船形翻转胎具，每次可焊两翼缘板一侧的条贴角焊缝（图13-7），翻转工件后焊接另两条焊...
