高层无粘结后张预应力混凝土连续板全剪力墙结构工程实

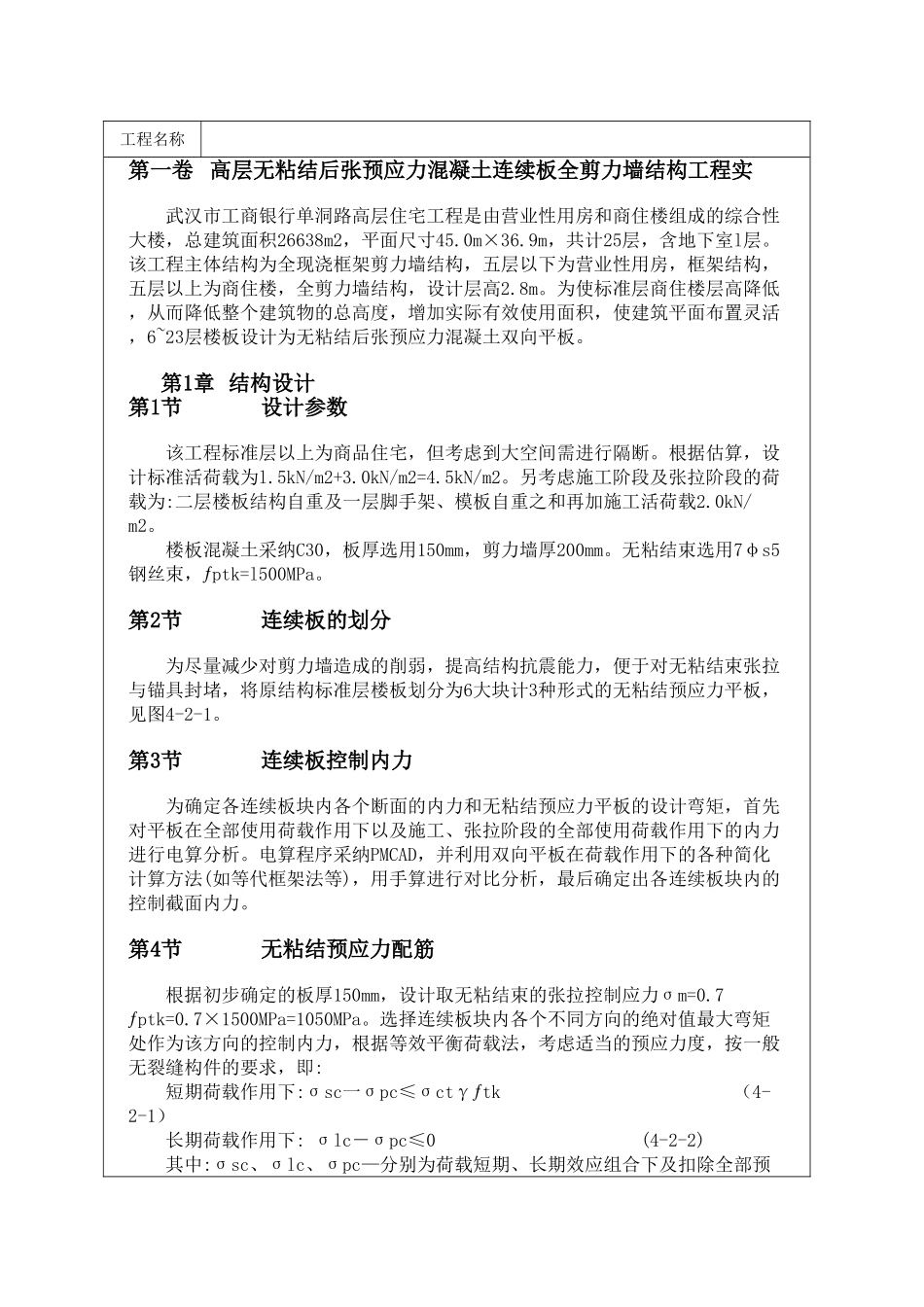

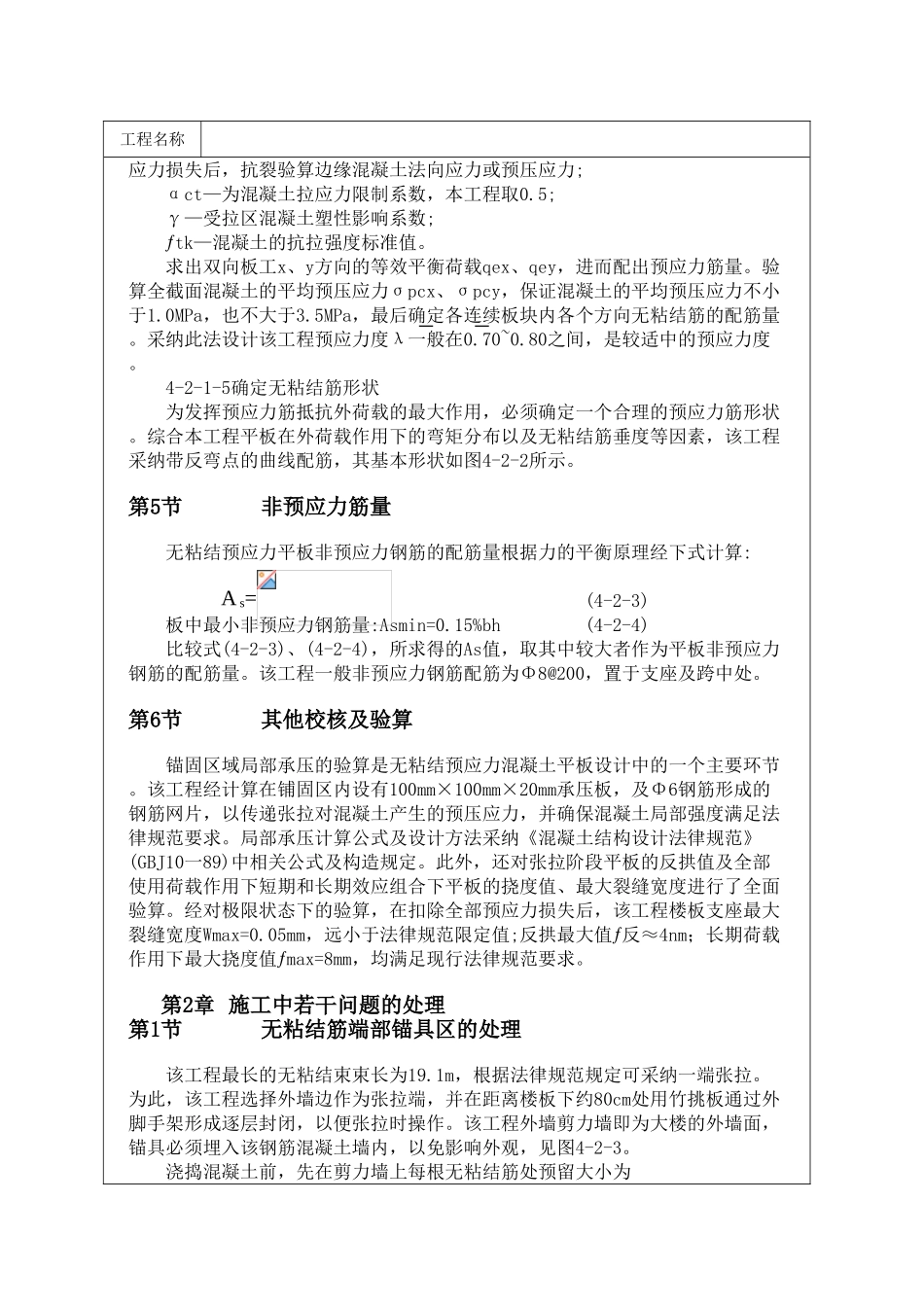

工程名称第一卷 高层无粘结后张预应力混凝土连续板全剪力墙结构工程实武汉市工商银行单洞路高层住宅工程是由营业性用房和商住楼组成的综合性大楼，总建筑面积26638m2，平面尺寸45.0m×36.9m，共计25层，含地下室l层。该工程主体结构为全现浇框架剪力墙结构，五层以下为营业性用房，框架结构，五层以上为商住楼，全剪力墙结构，设计层高2.8m。为使标准层商住楼层高降低，从而降低整个建筑物的总高度，增加实际有效使用面积，使建筑平面布置灵活，6~23层楼板设计为无粘结后张预应力混凝土双向平板。第1章 结构设计第1节设计参数该工程标准层以上为商品住宅，但考虑到大空间需进行隔断。根据估算，设计标准活荷载为l.5kN/m2+3.0kN/m2=4.5kN/m2。另考虑施工阶段及张拉阶段的荷载为:二层楼板结构自重及一层脚手架、模板自重之和再加施工活荷载2.0kN/m2。楼板混凝土采纳C30，板厚选用150mm，剪力墙厚200mm。无粘结束选用7φs5钢丝束，ƒptk=l500MPa。第2节连续板的划分为尽量减少对剪力墙造成的削弱，提高结构抗震能力，便于对无粘结束张拉与锚具封堵，将原结构标准层楼板划分为6大块计3种形式的无粘结预应力平板，见图4-2-1。第3节连续板控制内力为确定各连续板块内各个断面的内力和无粘结预应力平板的设计弯矩，首先对平板在全部使用荷载作用下以及施工、张拉阶段的全部使用荷载作用下的内力进行电算分析。电算程序采纳PMCAD，并利用双向平板在荷载作用下的各种简化计算方法(如等代框架法等)，用手算进行对比分析，最后确定出各连续板块内的控制截面内力。第4节无粘结预应力配筋根据初步确定的板厚150mm，设计取无粘结束的张拉控制应力σm=0.7 ƒptk=0.7×1500MPa=1050MPa。选择连续板块内各个不同方向的绝对值最大弯矩处作为该方向的控制内力，根据等效平衡荷载法，考虑适当的预应力度，按一般无裂缝构件的要求，即:短期荷载作用下:σsc一σpc≤σctγƒtk （4-2-1）长期荷载作用下: σlc－σpc≤0 (4-2-2)其中:σsc、σlc、σpc—分别为荷载短期、长期效应组合下及扣除全部预工程名称应力损失后，抗裂验算边缘混凝土法向应力或预压应力;αct—为混凝土拉应力限制系数，本工程取0.5;γ—受拉区混凝土塑性影响系数;ƒtk—混凝土的抗拉强度标准值。求出双向板工x、y方向的等效平衡荷载qex、qey，进而配出预应力筋量。验算全截面混凝土的平均预压应力σpcx、σpcy，保证混凝土的平均预压应力不小于1.0MPa，也不大于3.5MPa，最后确定各连续板块内各...
