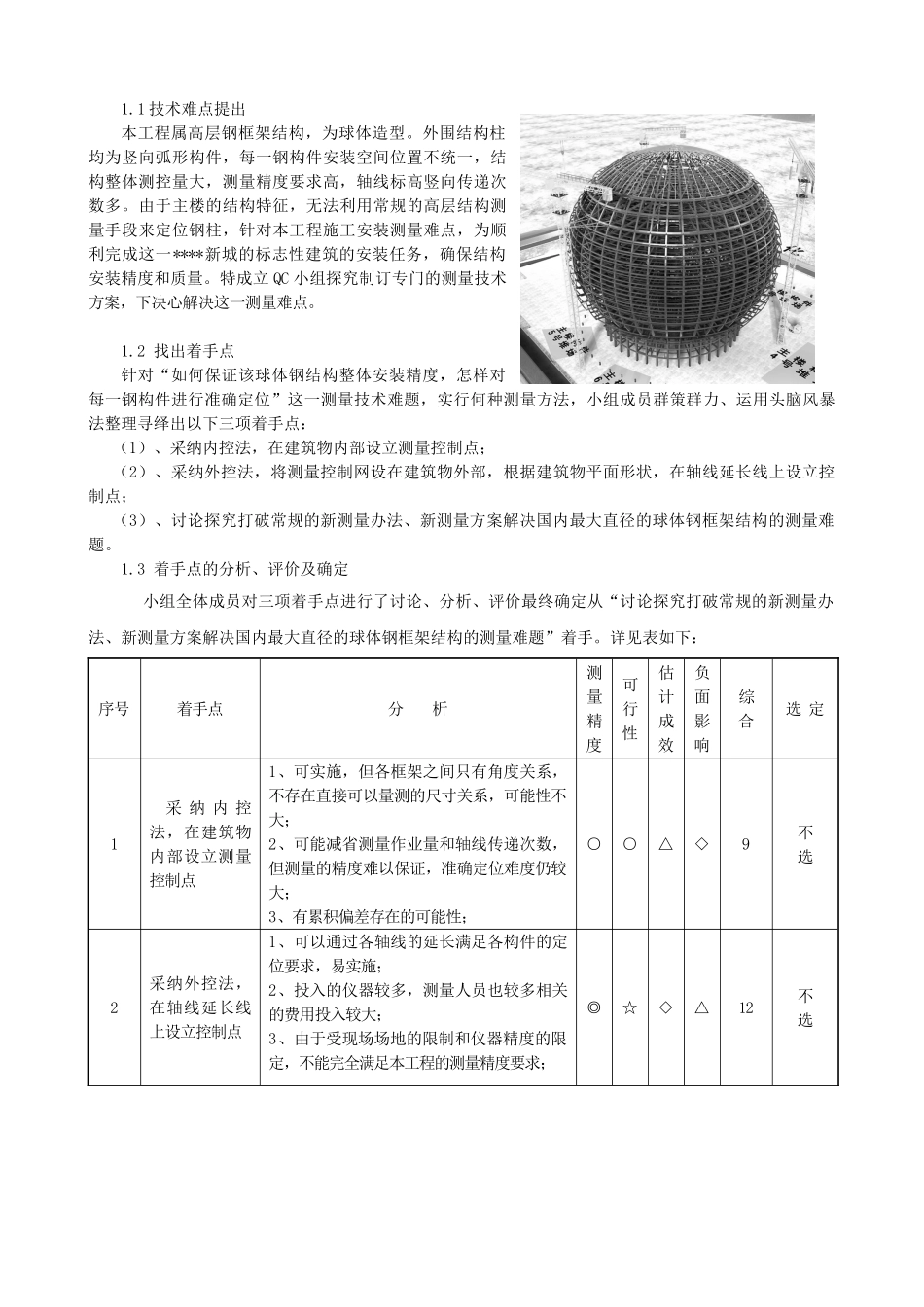

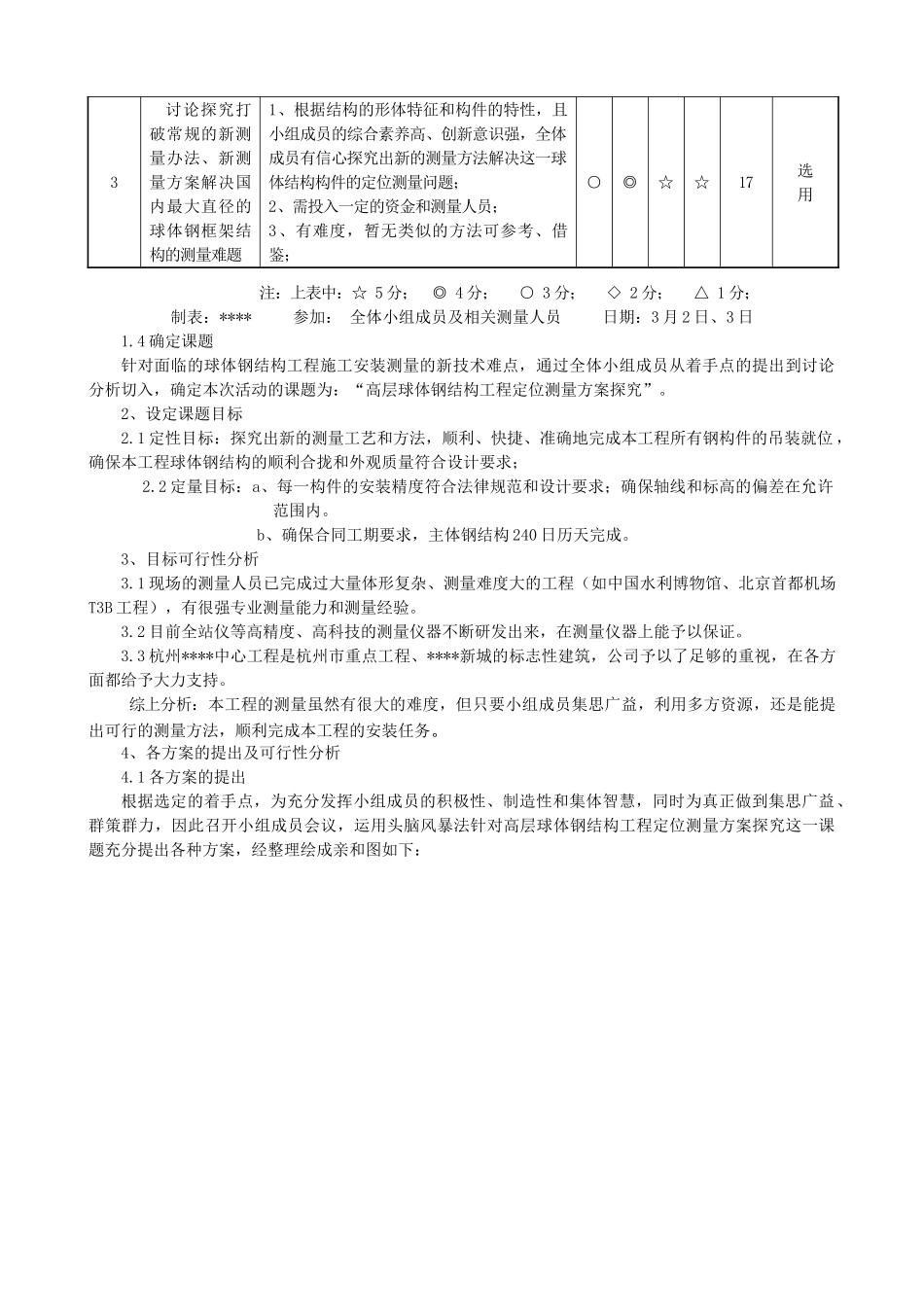

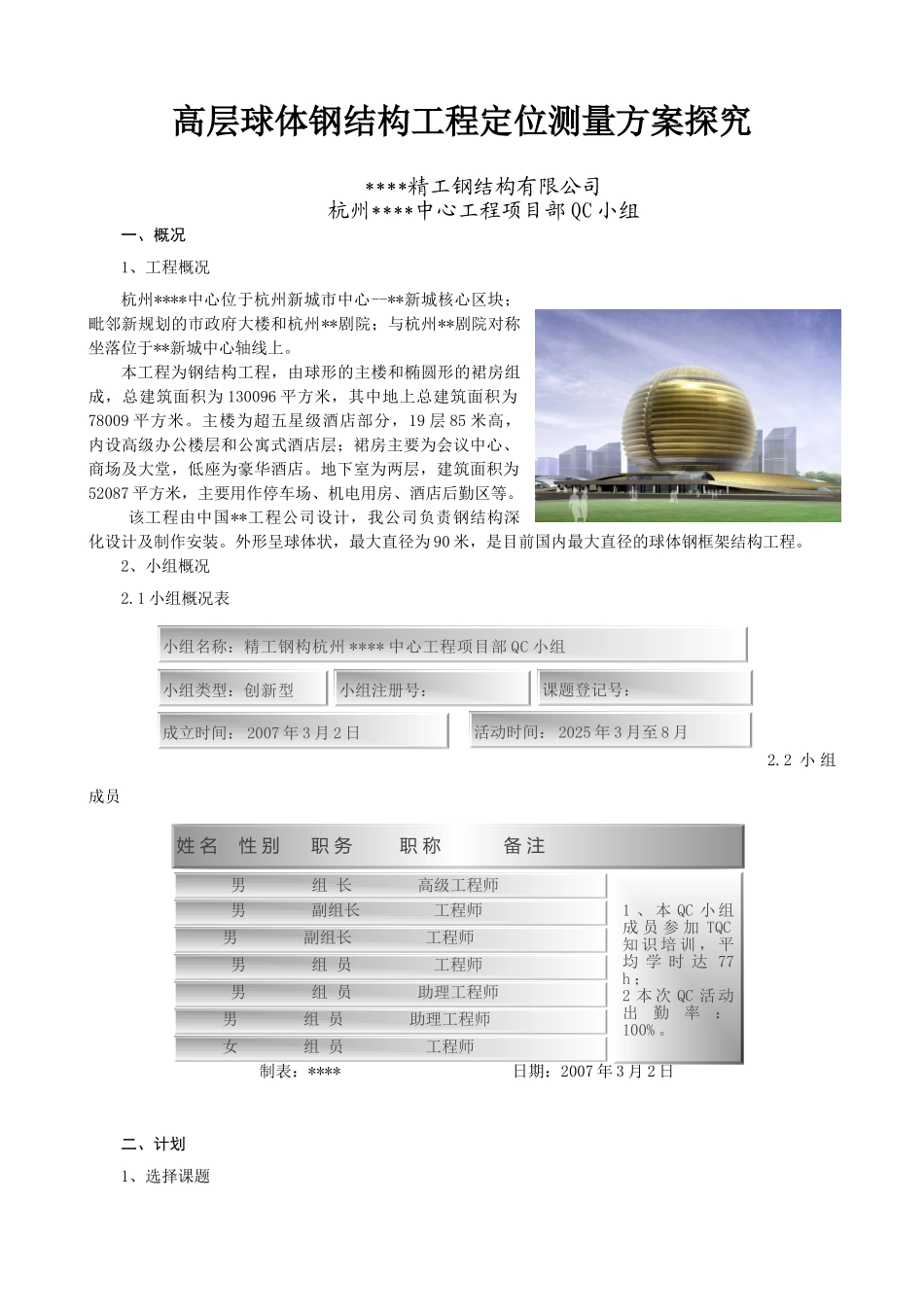

高层球体钢结构工程定位测量方案探究****精工钢结构有限公司杭州****中心工程项目部 QC 小组一、概况1、工程概况杭州****中心位于杭州新城市中心--**新城核心区块；毗邻新规划的市政府大楼和杭州**剧院；与杭州**剧院对称坐落位于**新城中心轴线上。本工程为钢结构工程，由球形的主楼和椭圆形的裙房组成，总建筑面积为 130096 平方米，其中地上总建筑面积为78009 平方米。主楼为超五星级酒店部分，19 层 85 米高，内设高级办公楼层和公寓式酒店层；裙房主要为会议中心、商场及大堂，低座为豪华酒店。地下室为两层，建筑面积为52087 平方米，主要用作停车场、机电用房、酒店后勤区等。该工程由中国**工程公司设计，我公司负责钢结构深化设计及制作安装。外形呈球体状，最大直径为 90 米，是目前国内最大直径的球体钢框架结构工程。2、小组概况2.1 小组概况表2.2 小 组成员制表：**** 日期：2007 年 3 月 2 日二、计划1、选择课题 男 组 长 高级工程师 男 副组长 工程师 男 副组长 工程师 男 组 员 工程师 男 组 员 助理工程师 男 组 员 助理工程师 女 组 员 工程师 姓 名 性 别 职 务 职 称 备 注1 、 本 QC 小 组成 员 参 加 TQC知 识 培 训 ， 平均 学 时 达 77 h ；2 本 次 QC 活 动出勤率：100% 。小组名称：精工钢构杭州 **** 中心工程项目部 QC 小组小组类型：创新型小组注册号：成立时间： 2007 年 3 月 2 日活动时间： 2025 年 3 月至 8 月课题登记号：1.1 技术难点提出本工程属高层钢框架结构，为球体造型。外围结构柱均为竖向弧形构件，每一钢构件安装空间位置不统一，结构整体测控量大，测量精度要求高，轴线标高竖向传递次数多。由于主楼的结构特征，无法利用常规的高层结构测量手段来定位钢柱，针对本工程施工安装测量难点，为顺利完成这一****新城的标志性建筑的安装任务，确保结构安装精度和质量。特成立 QC 小组探究制订专门的测量技术方案，下决心解决这一测量难点。1.2 找出着手点针对“如何保证该球体钢结构整体安装精度，怎样对每一钢构件进行准确定位”这一测量技术难题，实行何种测量方法，小组成员群策群力、运用头脑风暴法整理寻绎出以下三项着手点：（1）、采纳内控法，在建筑物内部设立测量控制点； （2）、采纳外控法，将测量控制网设在建筑物外部，根据建筑物平面形状，在轴线延长线上设立控制点；（3）、讨...
