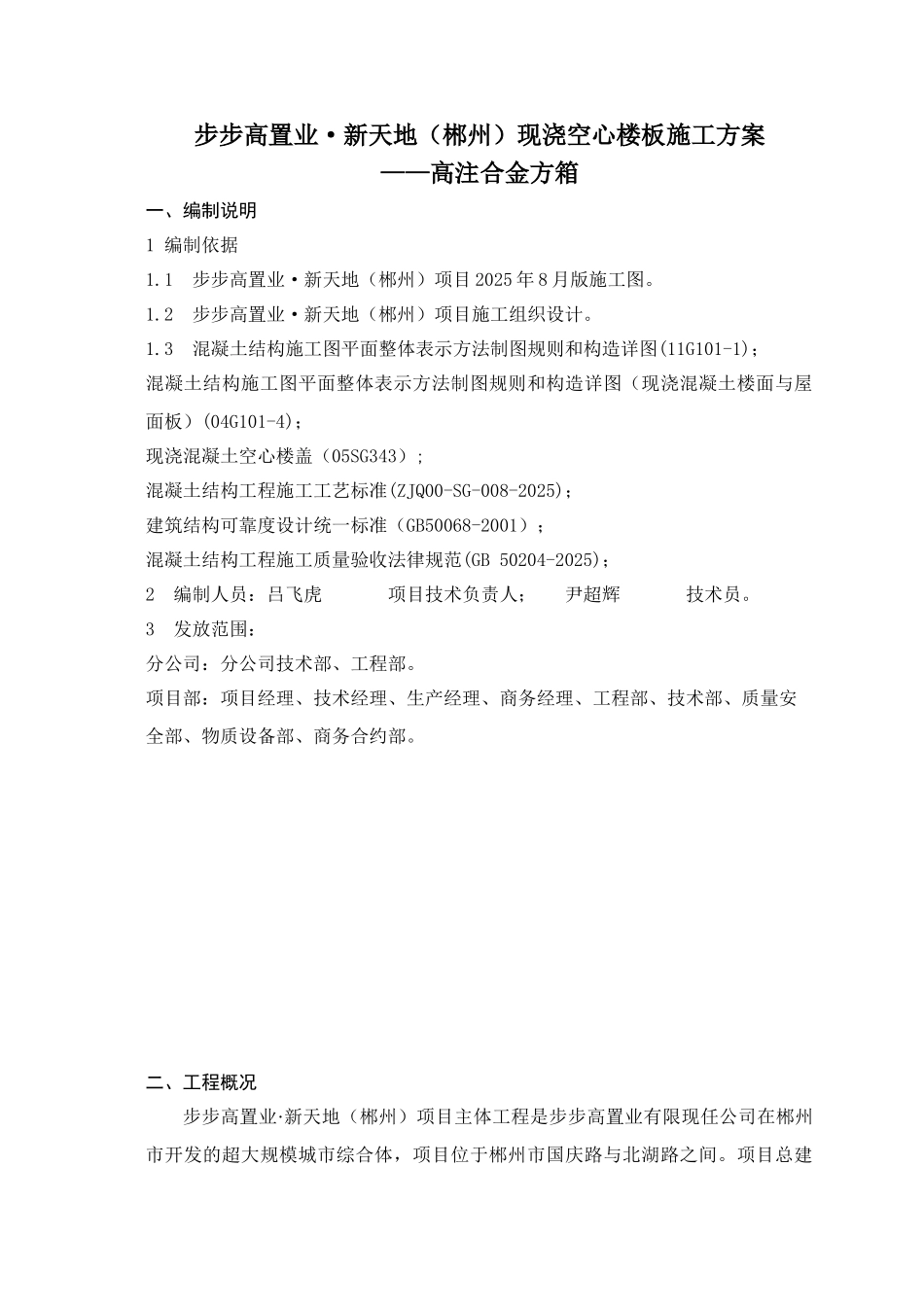

高注合金方箱现浇空心楼板施工方案

步步高置业·新天地（郴州）现浇空心楼板施工方案——高注合金方箱一、编制说明1 编制依据1.1 步步高置业·新天地（郴州）项目 2025 年 8 月版施工图。1.2 步步高置业·新天地（郴州）项目施工组织设计。1.3 混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-1)；混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）(04G101-4)；现浇混凝土空心楼盖（05SG343）;混凝土结构工程施工工艺标准(ZJQ00-SG-008-2025)；建筑结构可靠度设计统一标准（GB50068-2001）； 混凝土结构工程施工质量验收法律规范(GB 50204-2025)；2 编制人员：吕飞虎 项目技术负责人； 尹超辉 技术员。 3 发放范围：分公司：分公司技术部、工程部。项目部：项目经理、技术经理、生产经理、商务经理、工程部、技术部、质量安全部、物质设备部、商务合约部。二、工程概况步步高置业·新天地（郴州）项目主体工程是步步高置业有限现任公司在郴州市开发的超大规模城市综合体，项目位于郴州市国庆路与北湖路之间。项目总建筑面积 194130.83㎡，地下室面积：54830.71㎡，地上部分面积：139300.12㎡。其中，商业部分地上 8 层，地下 3 层；地上 8 层商业裙房，9-33 层为办公、公寓和住宅楼。 本工程 1、2、3#楼地下室负一层负二层采纳空心楼面，内置 GBF 高注合金方箱。板厚尺寸有 320mm、480mm 两种规格。三、主要技术特点与施工工艺流程GBF 高注合金方箱现浇混凝土空腹楼盖是一种由现浇混凝土框架暗梁（或明梁、非抽芯式高注合金方箱内置模、孔间腹肋、孔顶和孔底现浇混凝土板等构件组成的空心楼盖。根据柱网、板跨、荷载等的具体要求，由结构设计确定高注合金方箱的外观尺寸、空心楼盖的总厚度、楼盖断面中孔间腹肋及暗梁宽度（或明梁的宽度和高度）、高注合金方箱顶部和底部现浇板的厚度、梁板配筋等参数。GBF 高注合金方箱现浇空心楼盖的施工工艺流程见图 1。图 1 GBF 高注合金方箱现浇混凝土空心楼盖施工工艺流程图四、技术要求1 支模架及模板施工1.1 GBF 高注合金方箱现浇混凝土空心楼盖的模板施工除应遵守本工法的规定外，还应遵循《混凝土结构工程施工质量验收法律规范》(GB 50204-2025)的有关规定。1.2 必须根据楼盖厚度、孔间腹肋宽度、孔顶及孔底现浇板厚度、暗梁的宽度与平支模架及模板安装对拟施工楼盖测量放线在模板上对框架梁、肋、高注合金方箱、预留预埋设施等作定位划线安装框架梁、...
