110KV桂林洋站10KV-1、-2、-3电容器改造工程施工方案

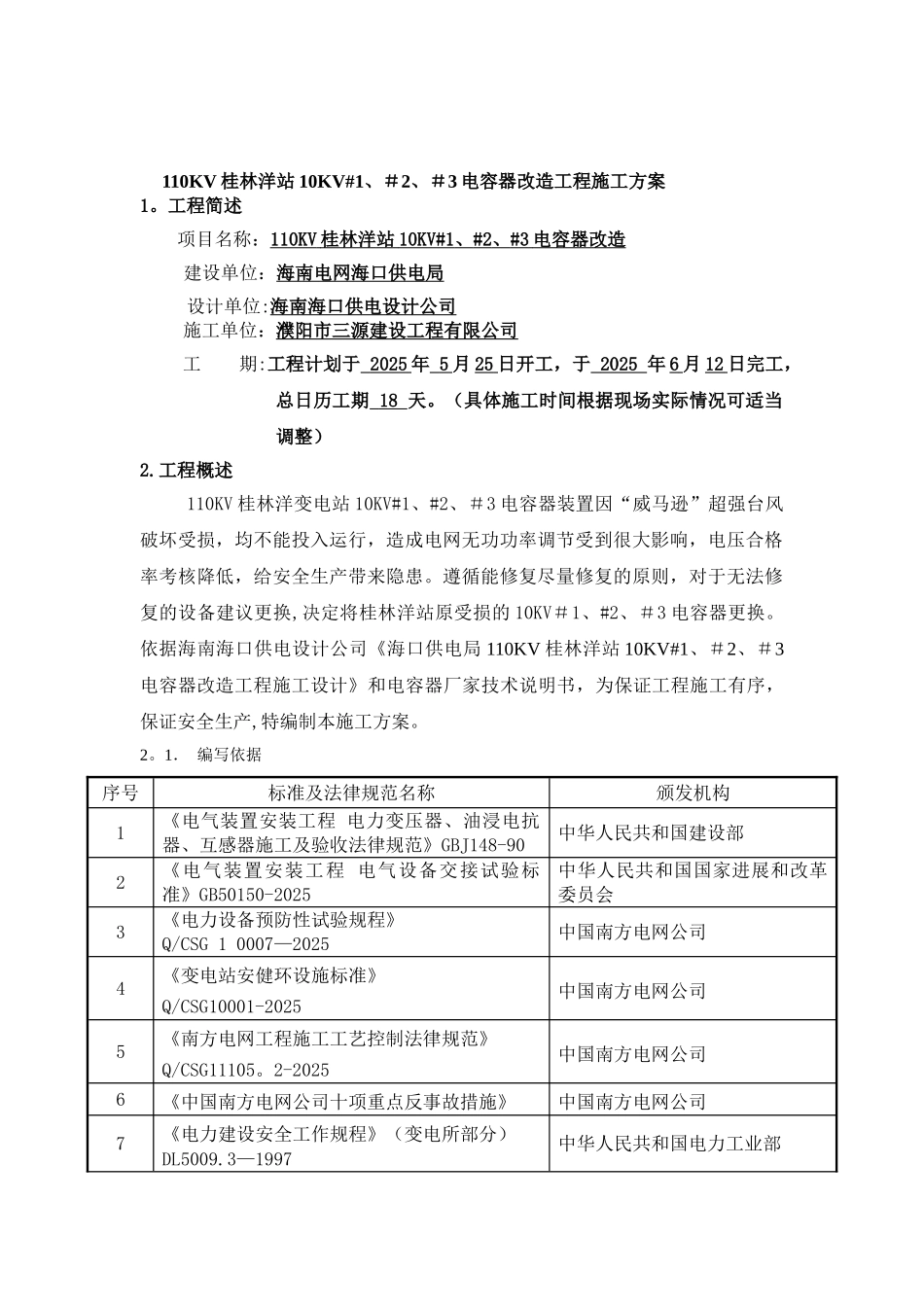

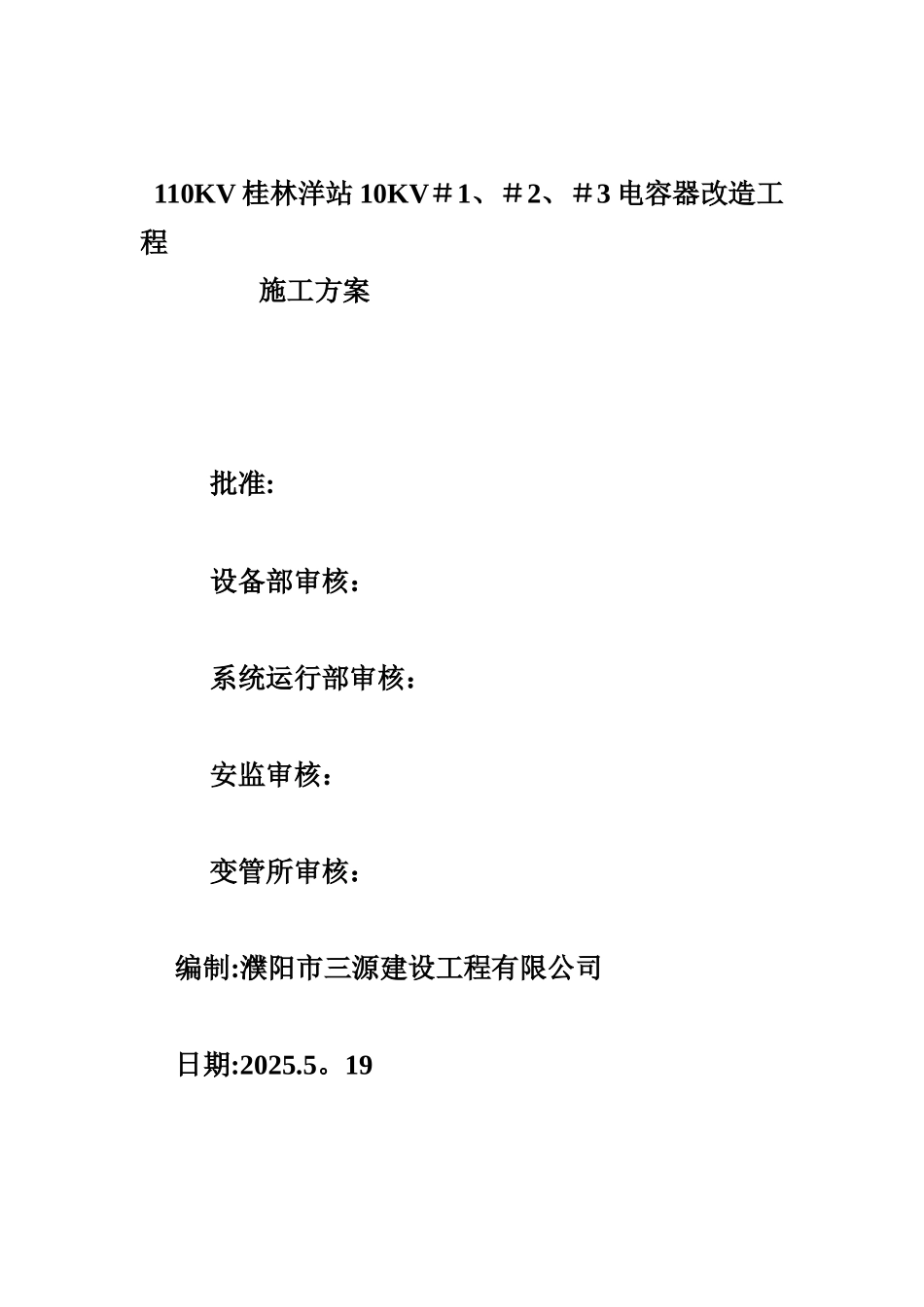

110KV 桂林洋站 10KV＃1、＃2、＃3 电容器改造工程 施工方案 批准: 设备部审核： 系统运行部审核： 安监审核： 变管所审核： 编制:濮阳市三源建设工程有限公司 日期:2025.5。19 110KV 桂林洋站 10KV#1、＃2、＃3 电容器改造工程施工方案1。工程简述 项目名称：110KV 桂林洋 站 10KV#1 、 #2 、 #3 电容器改造 建设单位：海南电网海口供电局设计单位:海南海口供电设计公司施工单位：濮阳市三源建设工程有限公司工 期:工程计划于 2025 年 5 月 25 日开工，于 2025 年 6 月 12 日完工，总日历工期 18 天。（具体施工时间根据现场实际情况可适当调整）2.工程概述110KV 桂林洋变电站 10KV#1、#2、＃3 电容器装置因“威马逊”超强台风破坏受损，均不能投入运行，造成电网无功功率调节受到很大影响，电压合格率考核降低，给安全生产带来隐患。遵循能修复尽量修复的原则，对于无法修复的设备建议更换,决定将桂林洋站原受损的 10KV＃1、#2、＃3 电容器更换。依据海南海口供电设计公司《海口供电局 110KV 桂林洋站 10KV#1、＃2、＃3电容器改造工程施工设计》和电容器厂家技术说明书，为保证工程施工有序，保证安全生产,特编制本施工方案。2。1． 编写依据序号标准及法律规范名称颁发机构1《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收法律规范》GBJ148-90中华人民共和国建设部2《电气装置安装工程 电气设备交接试验标准》GB50150-2025中华人民共和国国家进展和改革委员会3《电力设备预防性试验规程》Q/CSG 1 0007—2025中国南方电网公司4《变电站安健环设施标准》Q/CSG10001-2025中国南方电网公司5《南方电网工程施工工艺控制法律规范》Q/CSG11105。2-2025中国南方电网公司6《中国南方电网公司十项重点反事故措施》中国南方电网公司7《电力建设安全工作规程》（变电所部分）DL5009.3—1997中华人民共和国电力工业部8《电业安全工作规程》(发电厂和变电所电气部分）DL 408—91中华人民共和国能源部9110KV 桂林洋变电站电容器改造工程施工设计图册海南海口供电设计公司10电容器厂家安装说明书及技术资料桂林电力电容器有限责任公司3. 改造内容3。1 电气一次。拆除原有 10KV#1、＃2、＃3 电容器，放电线圈、避雷器、隔离开关及相关连接附件.更换由桂林电力电容器有限责任公司生产的型号为TBB10-2400/200—AKW 组合电容器。3.2 土建。保留原隔离开关基础，保留原电抗器基础。新建...
