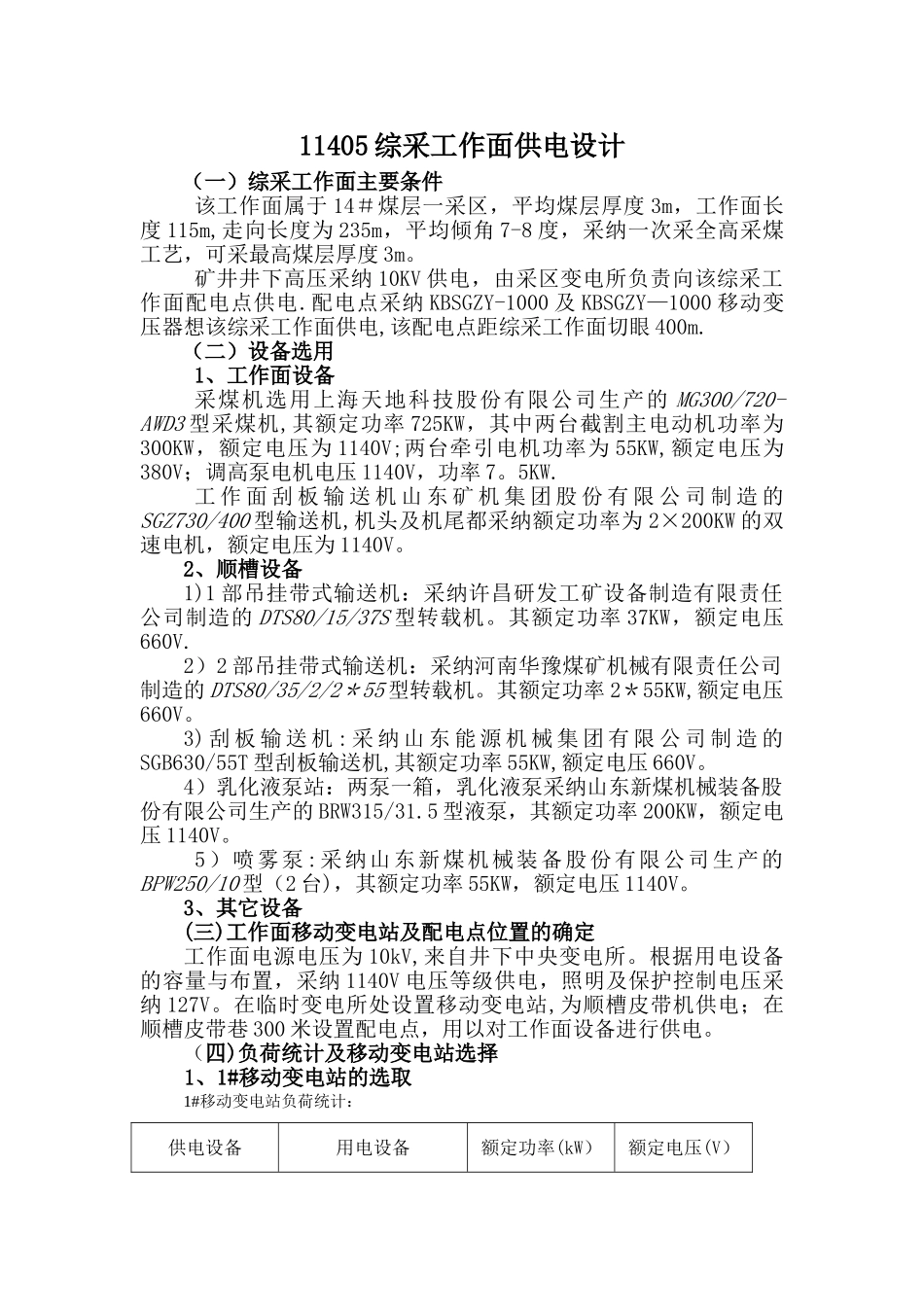

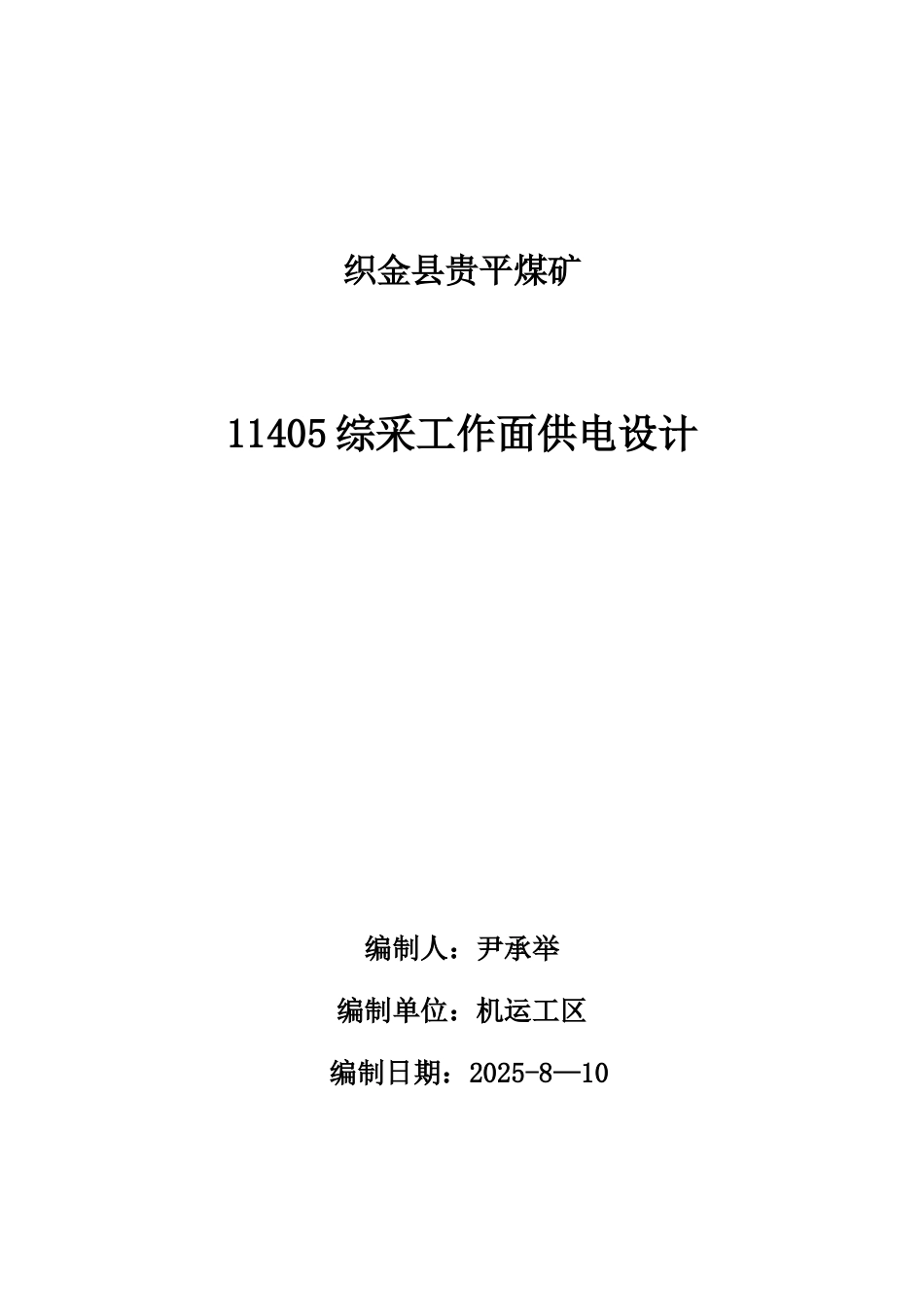

织金县贵平煤矿11405 综采工作面供电设计编制人：尹承举 编制单位：机运工区 编制日期：2025-8—1011405 综采工作面供电设计（一）综采工作面主要条件该工作面属于 14＃煤层一采区，平均煤层厚度 3m，工作面长度 115m,走向长度为 235m，平均倾角 7-8 度，采纳一次采全高采煤工艺，可采最高煤层厚度 3m。矿井井下高压采纳 10KV 供电，由采区变电所负责向该综采工作面配电点供电.配电点采纳 KBSGZY-1000 及 KBSGZY—1000 移动变压器想该综采工作面供电,该配电点距综采工作面切眼 400m.（二）设备选用1、工作面设备采煤机选用上海天地科技股份有限公司生产的 MG300/720-AWD3 型采煤机,其额定功率 725KW，其中两台截割主电动机功率为300KW，额定电压为 1140V;两台牵引电机功率为 55KW,额定电压为380V；调高泵电机电压 1140V，功率 7。5KW.工 作 面 刮 板 输 送 机 山 东 矿 机 集 团 股 份 有 限 公 司 制 造 的SGZ730/400 型输送机,机头及机尾都采纳额定功率为 2×200KW 的双速电机，额定电压为 1140V。2、顺槽设备1)1 部吊挂带式输送机：采纳许昌研发工矿设备制造有限责任公司制造的 DTS80/15/37S 型转载机。其额定功率 37KW，额定电压660V.2）2 部吊挂带式输送机：采纳河南华豫煤矿机械有限责任公司制造的 DTS80/35/2/2＊55 型转载机。其额定功率 2＊55KW,额定电压660V。3) 刮 板 输 送 机 : 采 纳 山 东 能 源 机 械 集 团 有 限 公 司 制 造 的SGB630/55T 型刮板输送机,其额定功率 55KW,额定电压 660V。4）乳化液泵站：两泵一箱，乳化液泵采纳山东新煤机械装备股份有限公司生产的 BRW315/31.5 型液泵，其额定功率 200KW，额定电压 1140V。 5）喷雾泵:采纳山东新煤机械装备股份有限公司生产的BPW250/10 型（2 台)，其额定功率 55KW，额定电压 1140V。3、其它设备 (三)工作面移动变电站及配电点位置的确定工作面电源电压为 10kV,来自井下中央变电所。根据用电设备的容量与布置，采纳 1140V 电压等级供电，照明及保护控制电压采纳 127V。在临时变电所处设置移动变电站,为顺槽皮带机供电；在顺槽皮带巷 300 米设置配电点，用以对工作面设备进行供电。（四)负荷统计及移动变电站选择1、1#移动变电站的选取1#移动变电站负荷统计：供电设备用电设备额定功率(kW）额定电压(V）KBSGZY—1000/10采煤机 MG300/720-AWD2*300+2＊55+7。51140 380合计7...
