200T履带吊拆除方案

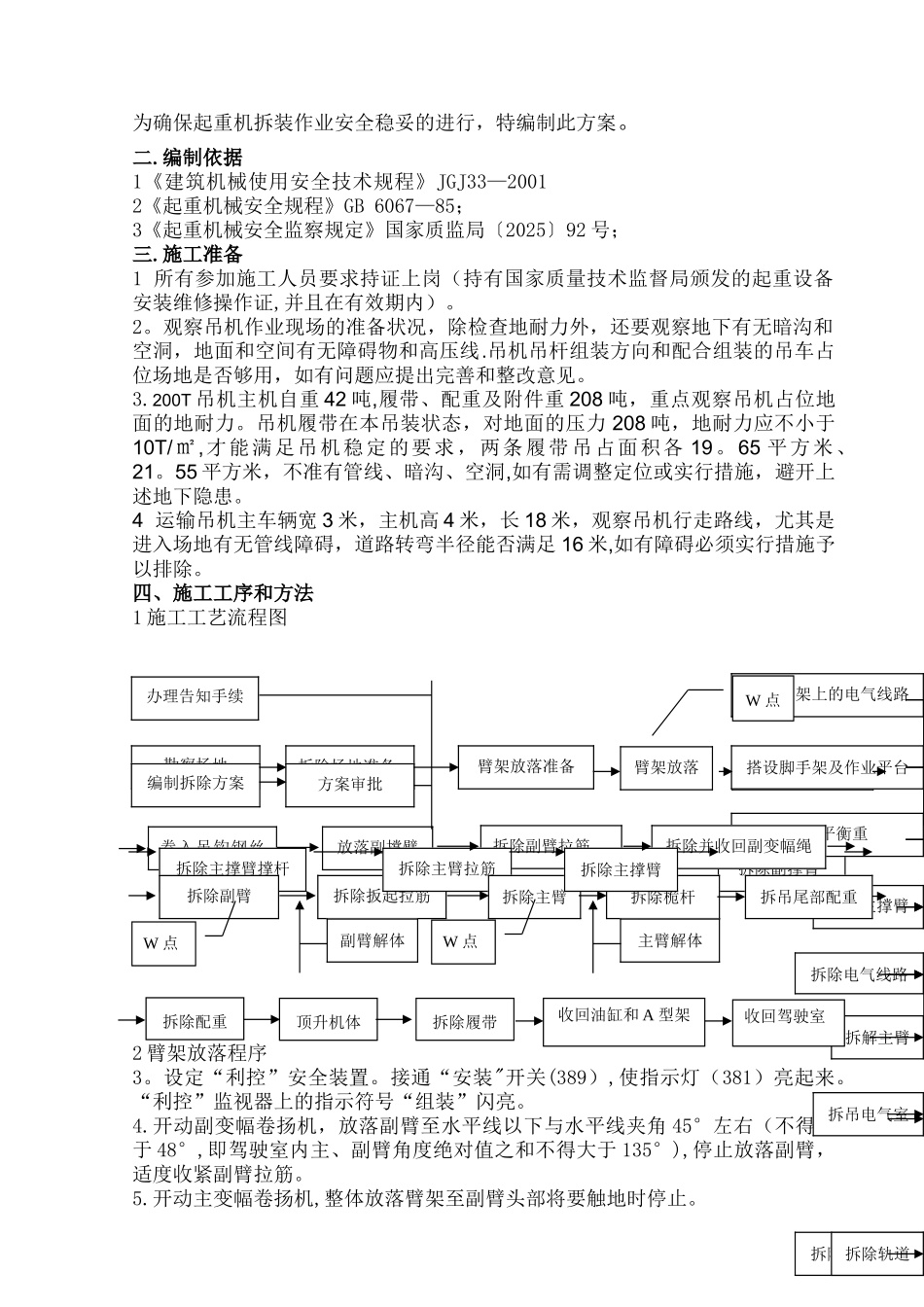

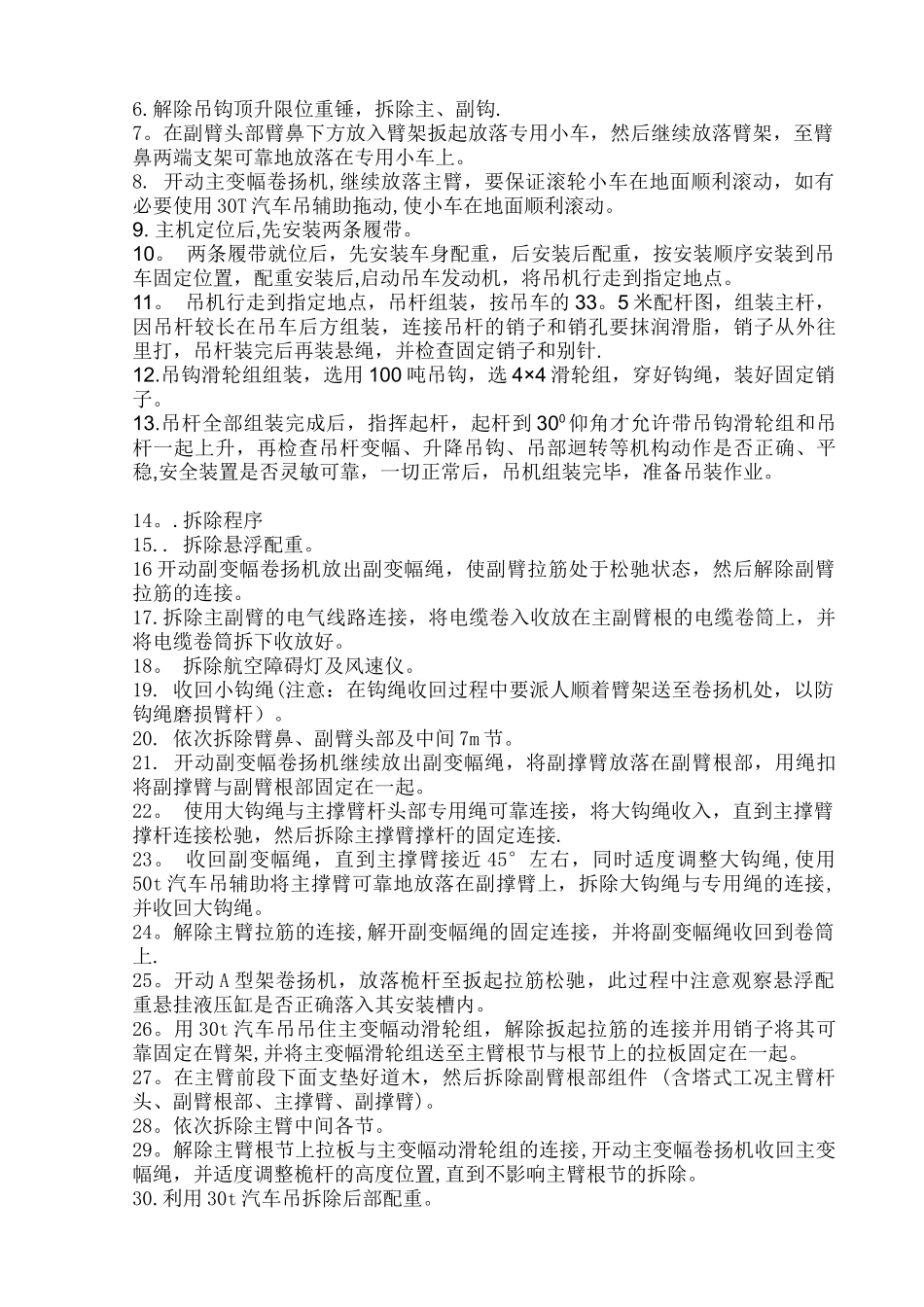

200 吨履带式起重机拆装方案编制： 审核： 批准： 福建龙净环保股份有限公司2012 年 09 月 19 日一、概况介绍为确保起重机拆装作业安全稳妥的进行，特编制此方案。二.编制依据1《建筑机械使用安全技术规程》JGJ33—20012《起重机械安全规程》GB 6067—85；3《起重机械安全监察规定》国家质监局〔2025〕92 号；三.施工准备1 所有参加施工人员要求持证上岗（持有国家质量技术监督局颁发的起重设备安装维修操作证,并且在有效期内）。2。观察吊机作业现场的准备状况，除检查地耐力外，还要观察地下有无暗沟和空洞，地面和空间有无障碍物和高压线.吊机吊杆组装方向和配合组装的吊车占位场地是否够用，如有问题应提出完善和整改意见。3.200T 吊机主机自重 42 吨,履带、配重及附件重 208 吨，重点观察吊机占位地面的地耐力。吊机履带在本吊装状态，对地面的压力 208 吨，地耐力应不小于10T/㎡,才能满足吊机稳定的要求，两条履带 吊占面积各 19。65 平方米、21。55 平方米，不准有管线、暗沟、空洞,如有需调整定位或实行措施，避开上述地下隐患。4 运输吊机主车辆宽 3 米，主机高 4 米，长 18 米，观察吊机行走路线，尤其是进入场地有无管线障碍，道路转弯半径能否满足 16 米,如有障碍必须实行措施予以排除。四、施工工序和方法1 施工工艺流程图2 臂架放落程序3。设定“利控”安全装置。接通“安装"开关(389）,使指示灯（381）亮起来。“利控”监视器上的指示符号“组装”闪亮。4.开动副变幅卷扬机，放落副臂至水平线以下与水平线夹角 45°左右（不得大于 48°,即驾驶室内主、副臂角度绝对值之和不得大于 135°),停止放落副臂，适度收紧副臂拉筋。5.开动主变幅卷扬机,整体放落臂架至副臂头部将要触地时停止。办理告知手续勘察场地拆除场地准备拆除副撑臂方案审批编制拆除方案拆除扳起拉筋拆除主撑臂臂架放落准备 臂架放落拆除吊钩、限位拆除臂架上的电气线路拆吊平衡重卷入吊钩钢丝绳放落副撑臂拆除副臂拉筋拆除主撑臂撑杆拆除主臂拉筋拆除并收回副变幅绳拆吊尾部配重拆吊电气室拆除桅杆拆解主臂拆除电气线路拆除主臂拆除副臂主臂解体副臂解体拆除主撑臂拆除行走机构拆除轨道W 点W 点W 点搭设脚手架及作业平台顶升机体拆除配重拆除履带收回油缸和 A 型架收回驾驶室6.解除吊钩顶升限位重锤，拆除主、副钩.7。在副臂头部臂鼻下方放入臂架扳起放落专用小车，然后继续放落臂架，至臂鼻两端支架可靠地放落在专用小车...
