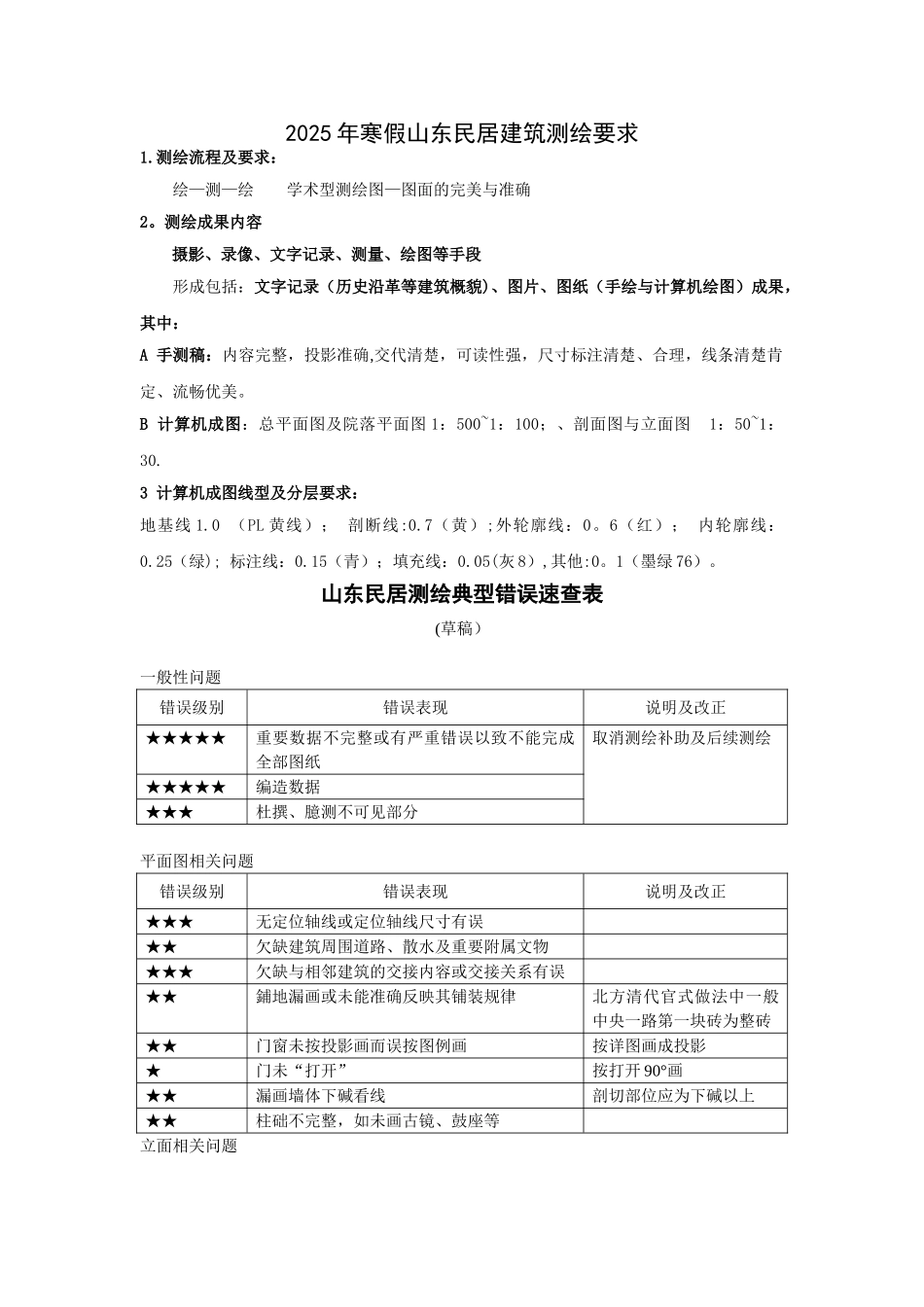

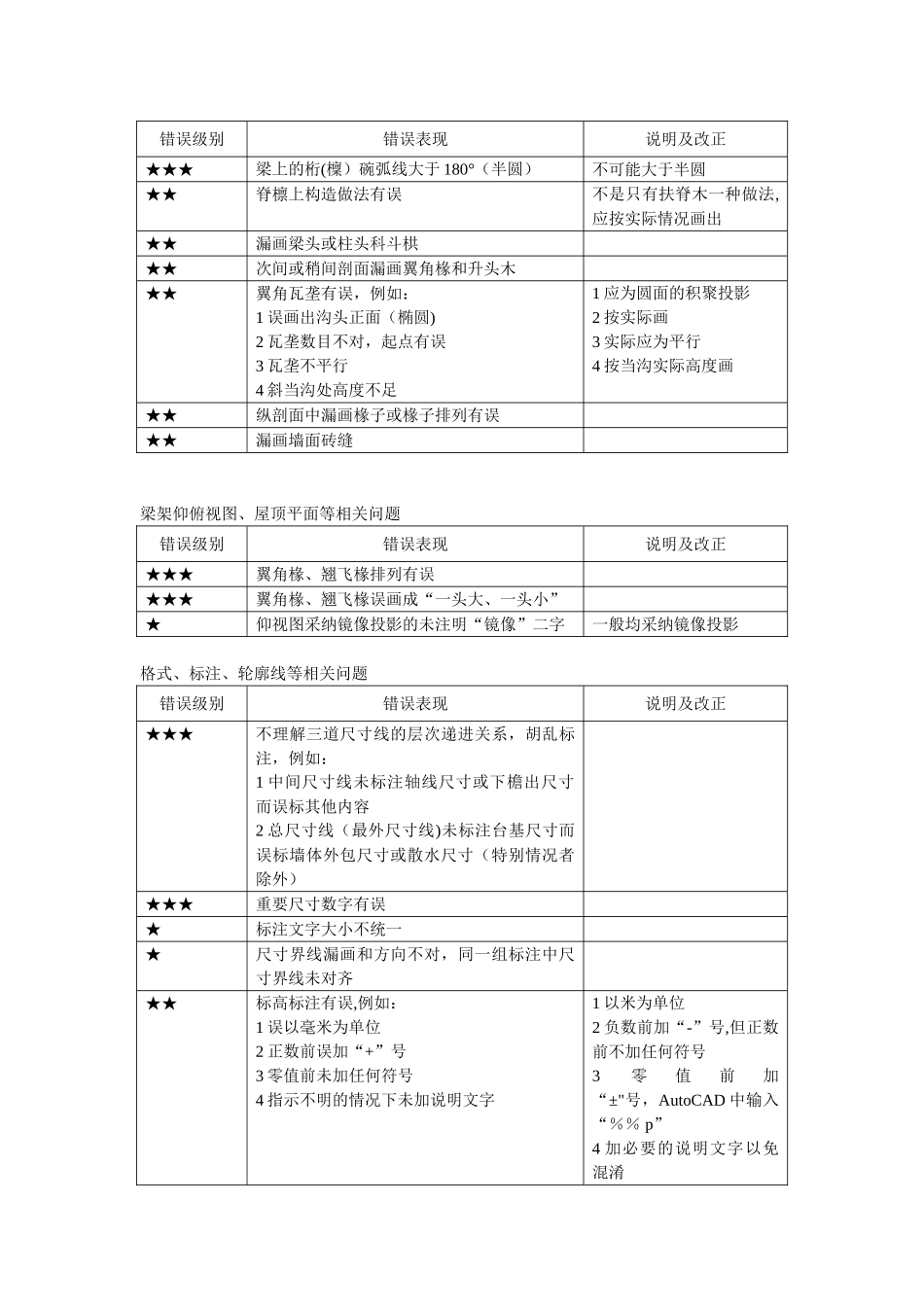

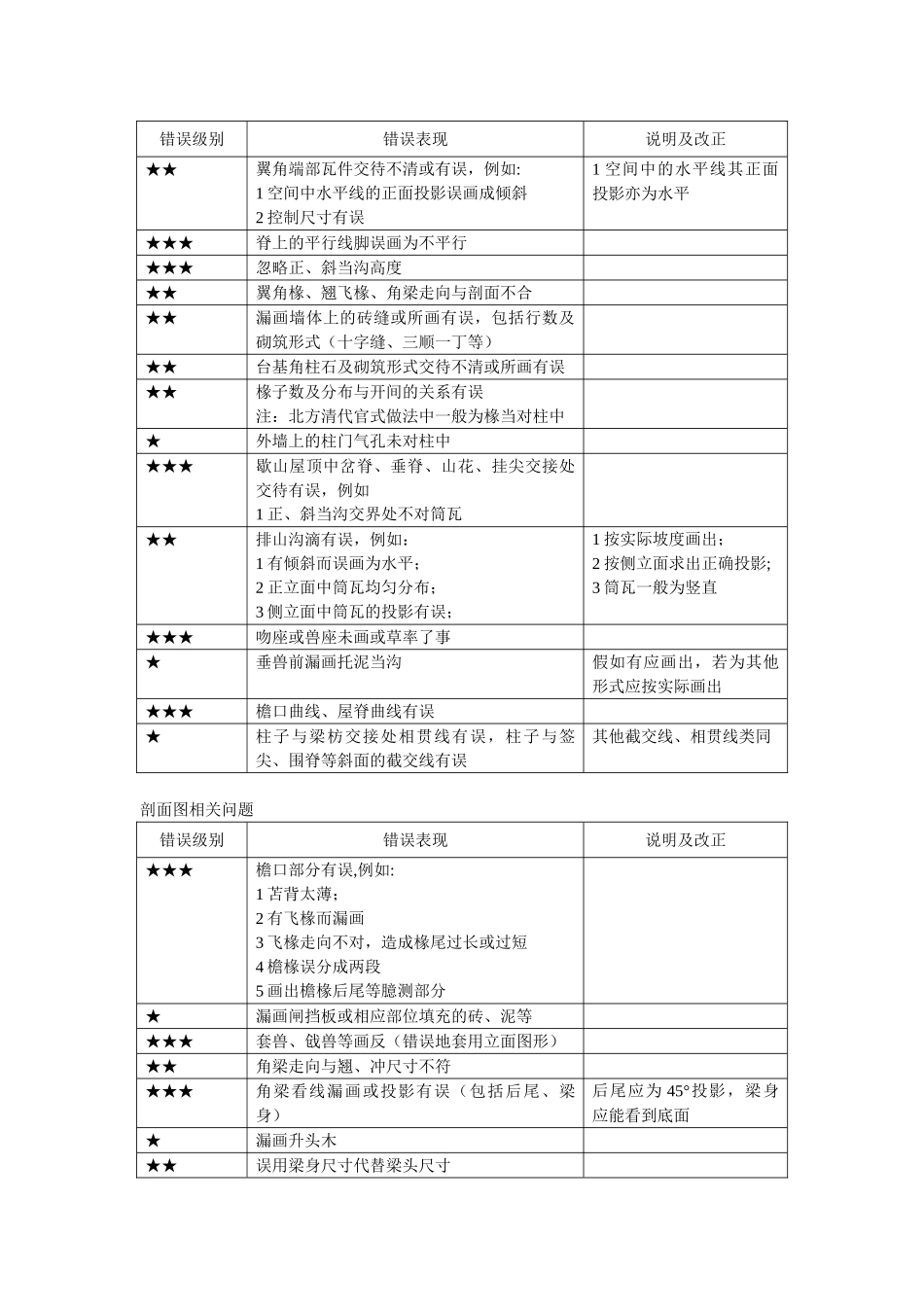

2025 年寒假山东民居建筑测绘要求1.测绘流程及要求：绘—测—绘 学术型测绘图—图面的完美与准确2。测绘成果内容摄影、录像、文字记录、测量、绘图等手段形成包括：文字记录（历史沿革等建筑概貌)、图片、图纸（手绘与计算机绘图）成果，其中：A 手测稿：内容完整，投影准确,交代清楚，可读性强，尺寸标注清楚、合理，线条清楚肯定、流畅优美。B 计算机成图：总平面图及院落平面图 1：500~1：100；、剖面图与立面图 1：50~1：30.3 计算机成图线型及分层要求：地基线 1.0 （PL 黄线）； 剖断线:0.7（黄）;外轮廓线：0。6（红）； 内轮廓线：0.25（绿); 标注线：0.15（青）；填充线：0.05(灰 8）,其他:0。1（墨绿 76）。山东民居测绘典型错误速查表(草稿）一般性问题错误级别错误表现说明及改正★★★★★重要数据不完整或有严重错误以致不能完成全部图纸取消测绘补助及后续测绘★★★★★编造数据★★★杜撰、臆测不可见部分平面图相关问题错误级别错误表现说明及改正★★★无定位轴线或定位轴线尺寸有误★★欠缺建筑周围道路、散水及重要附属文物★★★欠缺与相邻建筑的交接内容或交接关系有误★★鋪地漏画或未能准确反映其铺装规律北方清代官式做法中一般中央一路第一块砖为整砖★★门窗未按投影画而误按图例画按详图画成投影★门未“打开”按打开 90°画★★漏画墙体下碱看线剖切部位应为下碱以上★★柱础不完整，如未画古镜、鼓座等立面相关问题错误级别错误表现说明及改正★★翼角端部瓦件交待不清或有误，例如:1 空间中水平线的正面投影误画成倾斜2 控制尺寸有误1 空间中的水平线其正面投影亦为水平★★★脊上的平行线脚误画为不平行★★★忽略正、斜当沟高度★★翼角椽、翘飞椽、角梁走向与剖面不合★★漏画墙体上的砖缝或所画有误，包括行数及砌筑形式（十字缝、三顺一丁等）★★台基角柱石及砌筑形式交待不清或所画有误★★椽子数及分布与开间的关系有误注：北方清代官式做法中一般为椽当对柱中★外墙上的柱门气孔未对柱中★★★歇山屋顶中岔脊、垂脊、山花、挂尖交接处交待有误，例如1 正、斜当沟交界处不对筒瓦★★排山沟滴有误，例如：1 有倾斜而误画为水平；2 正立面中筒瓦均匀分布；3 侧立面中筒瓦的投影有误；1 按实际坡度画出；2 按侧立面求出正确投影;3 筒瓦一般为竖直★★★吻座或兽座未画或草率了事★垂兽前漏画托泥当沟假如有应画出，若为其他形式应按实际画出★★★檐口曲线、屋脊曲线有误★柱子与...
