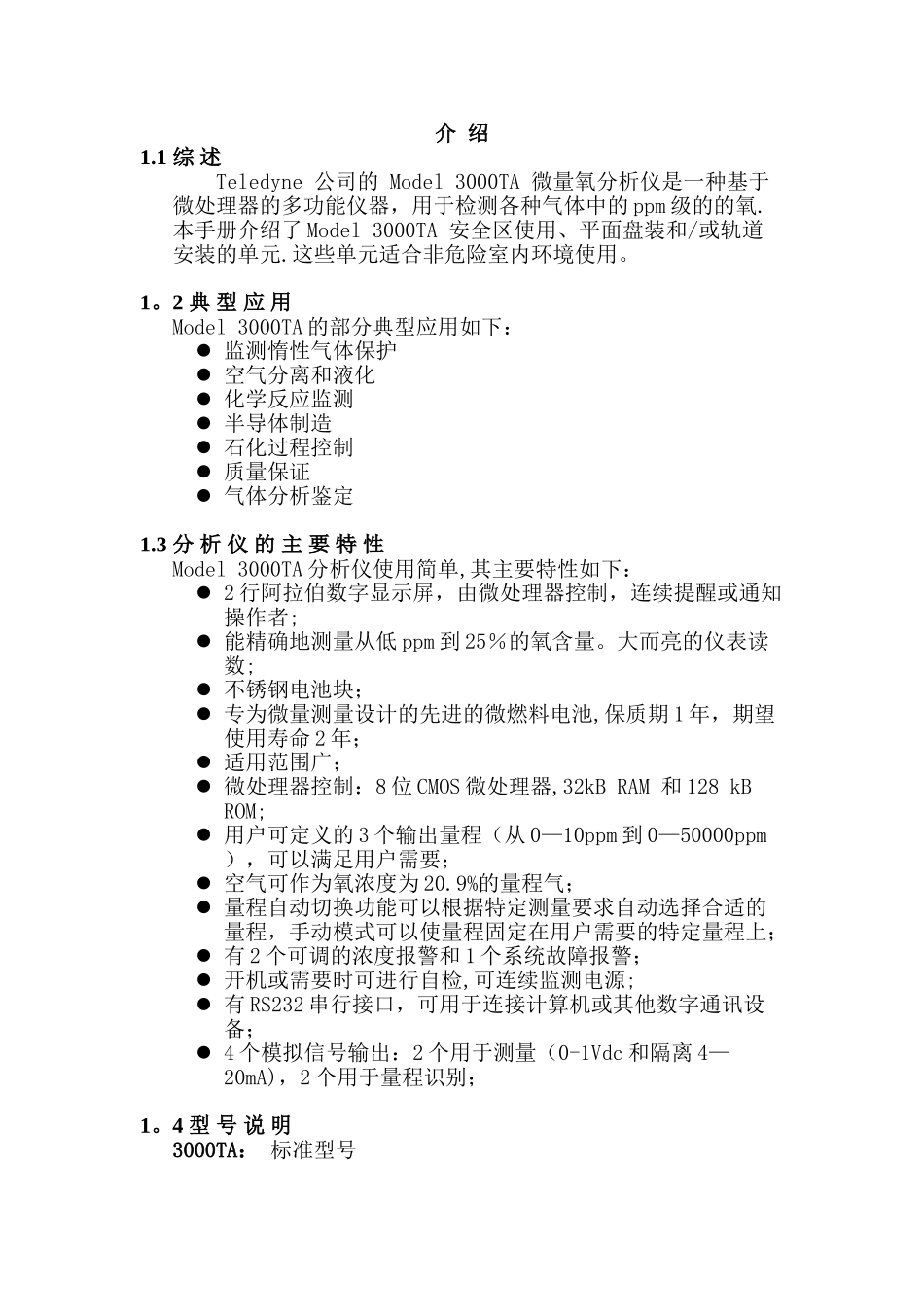

介 绍1.1 综 述Teledyne 公司的 Model 3000TA 微量氧分析仪是一种基于微处理器的多功能仪器，用于检测各种气体中的 ppm 级的的氧.本手册介绍了 Model 3000TA 安全区使用、平面盘装和/或轨道安装的单元.这些单元适合非危险室内环境使用。1。2 典 型 应 用Model 3000TA 的部分典型应用如下： 监测惰性气体保护 空气分离和液化 化学反应监测 半导体制造 石化过程控制 质量保证 气体分析鉴定1.3 分 析 仪 的 主 要 特 性Model 3000TA 分析仪使用简单,其主要特性如下： 2 行阿拉伯数字显示屏，由微处理器控制，连续提醒或通知操作者; 能精确地测量从低 ppm 到 25％的氧含量。大而亮的仪表读数; 不锈钢电池块； 专为微量测量设计的先进的微燃料电池,保质期 1 年，期望使用寿命 2 年； 适用范围广； 微处理器控制：8 位 CMOS 微处理器,32kB RAM 和 128 kB ROM; 用户可定义的 3 个输出量程（从 0—10ppm 到 0—50000ppm ），可以满足用户需要； 空气可作为氧浓度为 20.9%的量程气； 量程自动切换功能可以根据特定测量要求自动选择合适的量程，手动模式可以使量程固定在用户需要的特定量程上； 有 2 个可调的浓度报警和 1 个系统故障报警； 开机或需要时可进行自检,可连续监测电源; 有 RS232 串行接口，可用于连接计算机或其他数字通讯设备； 4 个模拟信号输出：2 个用于测量（0-1Vdc 和隔离 4—20mA)，2 个用于量程识别；1。4 型 号 说 明3000TA： 标准型号3000TA—C：除标准功能外，该型号配有专用于零点和量程气的入口和一内置的控制阀，该阀由 3000TA 电子系统控制，随着分析仪的操作自动在气路间切换。1。5 前 面 板 （操作者界面）标准型的 3000TA 装于一个坚固的金属壳内，所有的控制和显示都在前面板上。见图 1—1.前面板上有 3 个仪器操作按钮，1 个数字表,1 个阿拉伯数字显示和 1 个可以观察流量计的窗口.功能键：6 个触摸式薄膜开关用于变化执行分析仪的特定功能* 分析（Analyze） 执行样气氧含量分析；＊ 系统（System） 执行与系统相关的任务;＊ 量程标定(Span） 标定分析仪的量程；＊ 零点标定（Zero) 标定分析仪的零点;＊ 报警（Alarm）设置报警点和方式；＊ 量程（Range) 设置分析仪的 3 个用户定义量程；数据输出键：6 个触摸式薄膜开关用于通过 VFD 屏幕将数据输入到...
