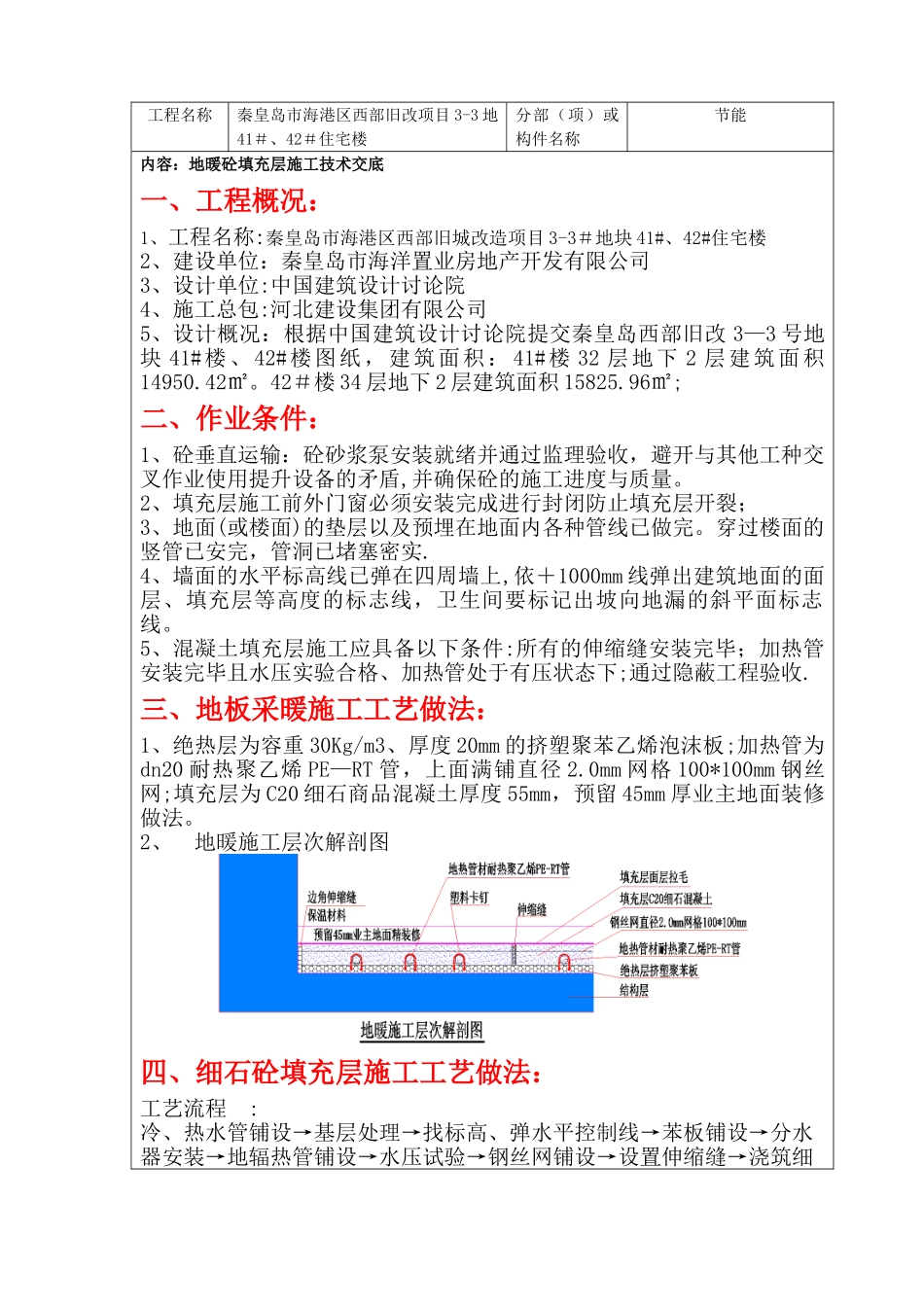

工程名称秦皇岛市海港区西部旧改项目 3-3 地41＃、42＃住宅楼分部（项）或构件名称节能内容：地暖砼填充层施工技术交底一、工程概况：1、工程名称:秦皇岛市海港区西部旧城改造项目 3-3＃地块 41#、42#住宅楼2、建设单位：秦皇岛市海洋置业房地产开发有限公司3、设计单位:中国建筑设计讨论院4、施工总包:河北建设集团有限公司5、设计概况：根据中国建筑设计讨论院提交秦皇岛西部旧改 3—3 号地块 41#楼、42#楼图纸，建筑面积： 41#楼 32 层地下 2 层建筑面积14950.42㎡。42＃楼 34 层地下 2 层建筑面积 15825.96㎡;二、作业条件：1、砼垂直运输：砼砂浆泵安装就绪并通过监理验收，避开与其他工种交叉作业使用提升设备的矛盾,并确保砼的施工进度与质量。2、填充层施工前外门窗必须安装完成进行封闭防止填充层开裂；3、地面(或楼面)的垫层以及预埋在地面内各种管线已做完。穿过楼面的竖管已安完，管洞已堵塞密实.4、墙面的水平标高线已弹在四周墙上,依＋1000mm 线弹出建筑地面的面层、填充层等高度的标志线，卫生间要标记出坡向地漏的斜平面标志线。5、混凝土填充层施工应具备以下条件:所有的伸缩缝安装完毕；加热管安装完毕且水压实验合格、加热管处于有压状态下;通过隐蔽工程验收.三、地板采暖施工工艺做法：1、绝热层为容重 30Kg/m3、厚度 20mm 的挤塑聚苯乙烯泡沫板;加热管为dn20 耐热聚乙烯 PE—RT 管，上面满铺直径 2.0mm 网格 100*100mm 钢丝网;填充层为 C20 细石商品混凝土厚度 55mm，预留 45mm 厚业主地面装修做法。2、 地暖施工层次解剖图四、细石砼填充层施工工艺做法：工艺流程 : 冷、热水管铺设→基层处理→找标高、弹水平控制线→苯板铺设→分水器安装→地辐热管铺设→水压试验→钢丝网铺设→设置伸缩缝→浇筑细石混凝土填充层→上撒 1：1 水泥沙子压浆→面层拉毛→养护1、填充层施工前外门窗必须安装完成进行封闭防止填充层开裂；2、输送管道安装固定：沙浆泵安装位置确定后，设计最佳铺设输送管道的方案，计算管道的用量长度，便于拆卸、移动，有利于沙浆的输送。输送砼沙浆的立管要于建筑墙体或其它附着物连接牢固。3、施工前弹出建筑地面面层高度标志线及控制线，在地面四周及地面做灰饼间距 1.5m—2m，有地漏的房间要在地漏四周做出 1%的排水坡度(卫生间填充层完成面与厅室填充层完成面降低 25mm)。4、填充层厚度：55mm，控制地面高度预留 45mm。5、伸缩缝的设置:加热管的环路布置不宜...
