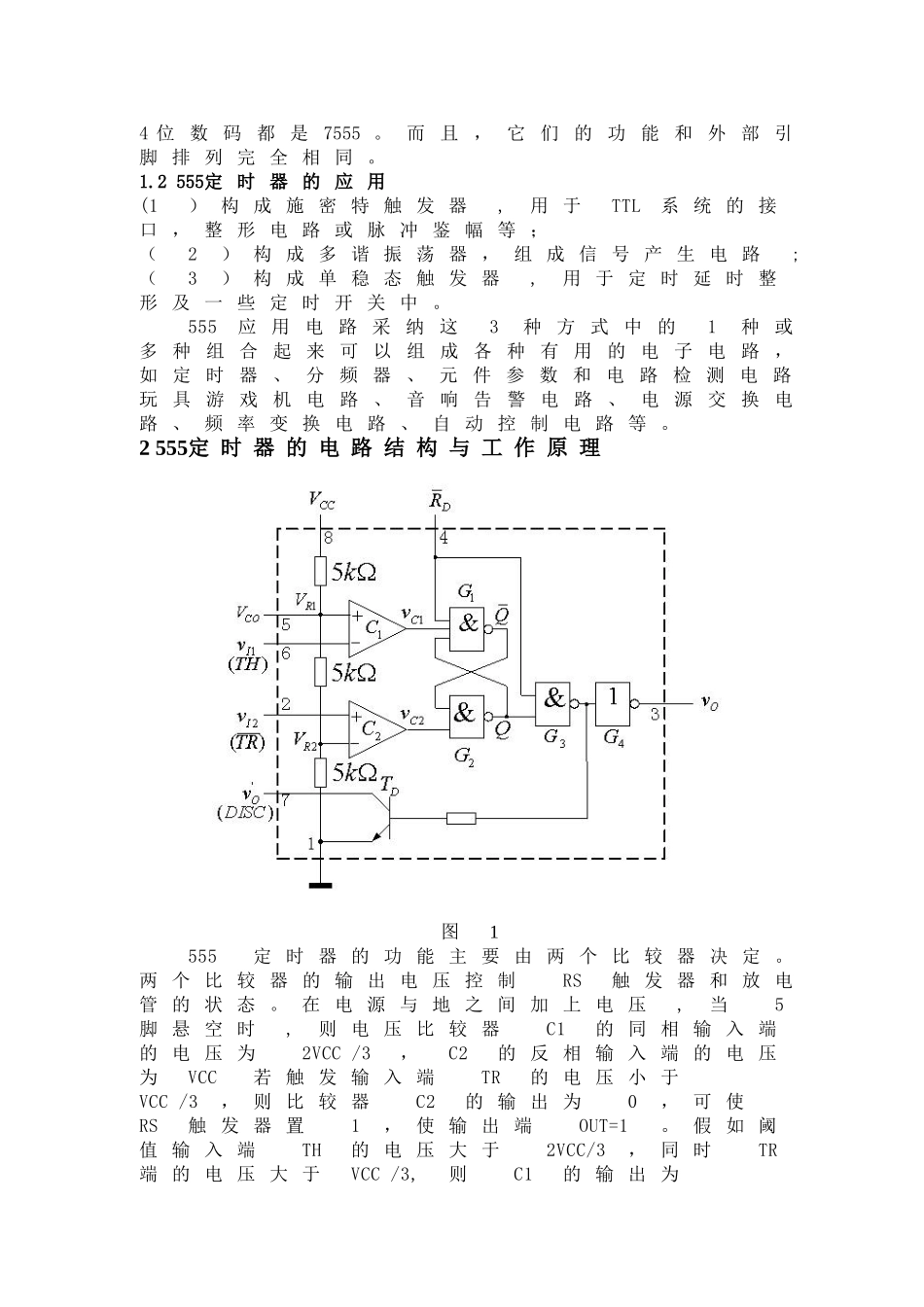

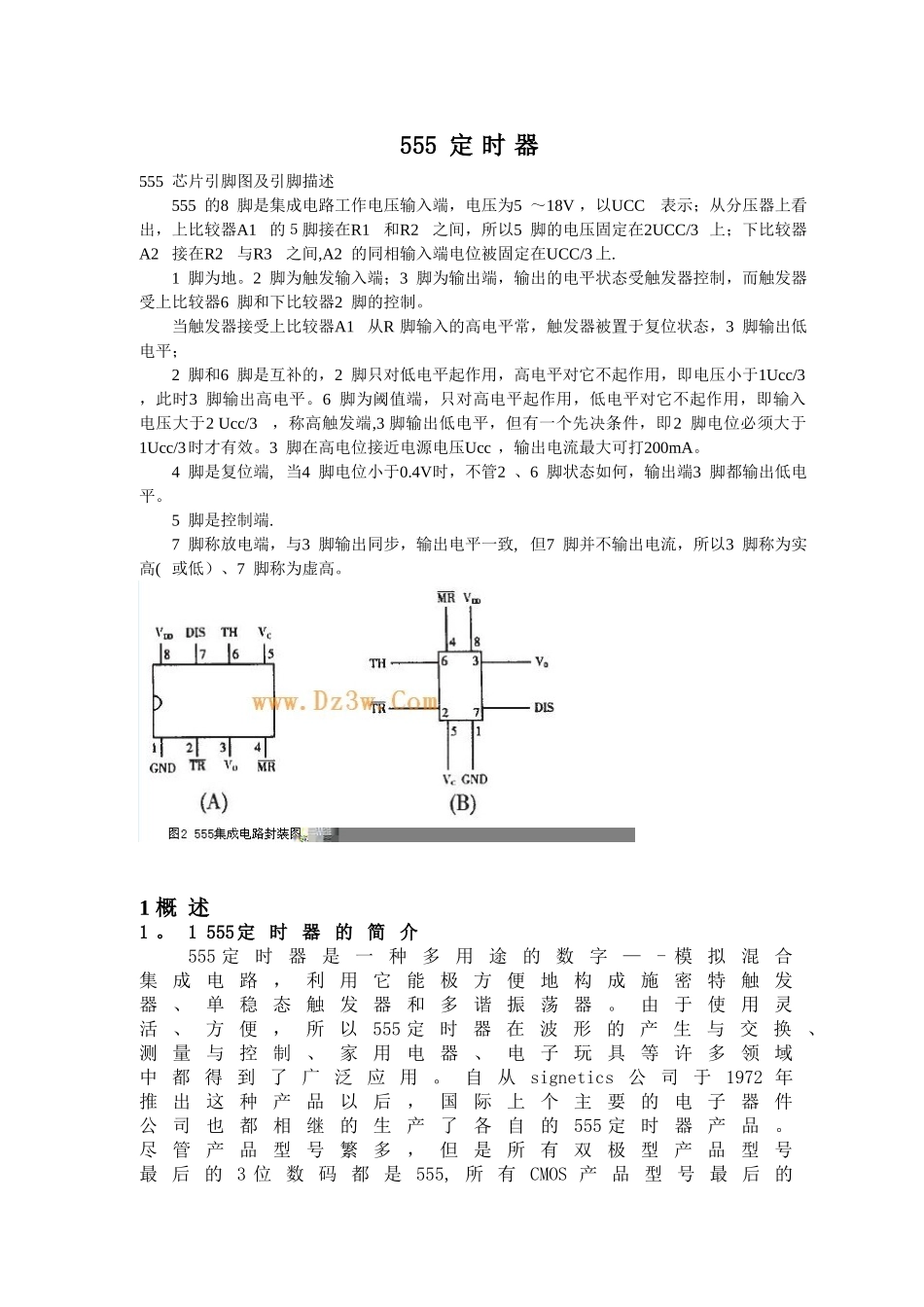

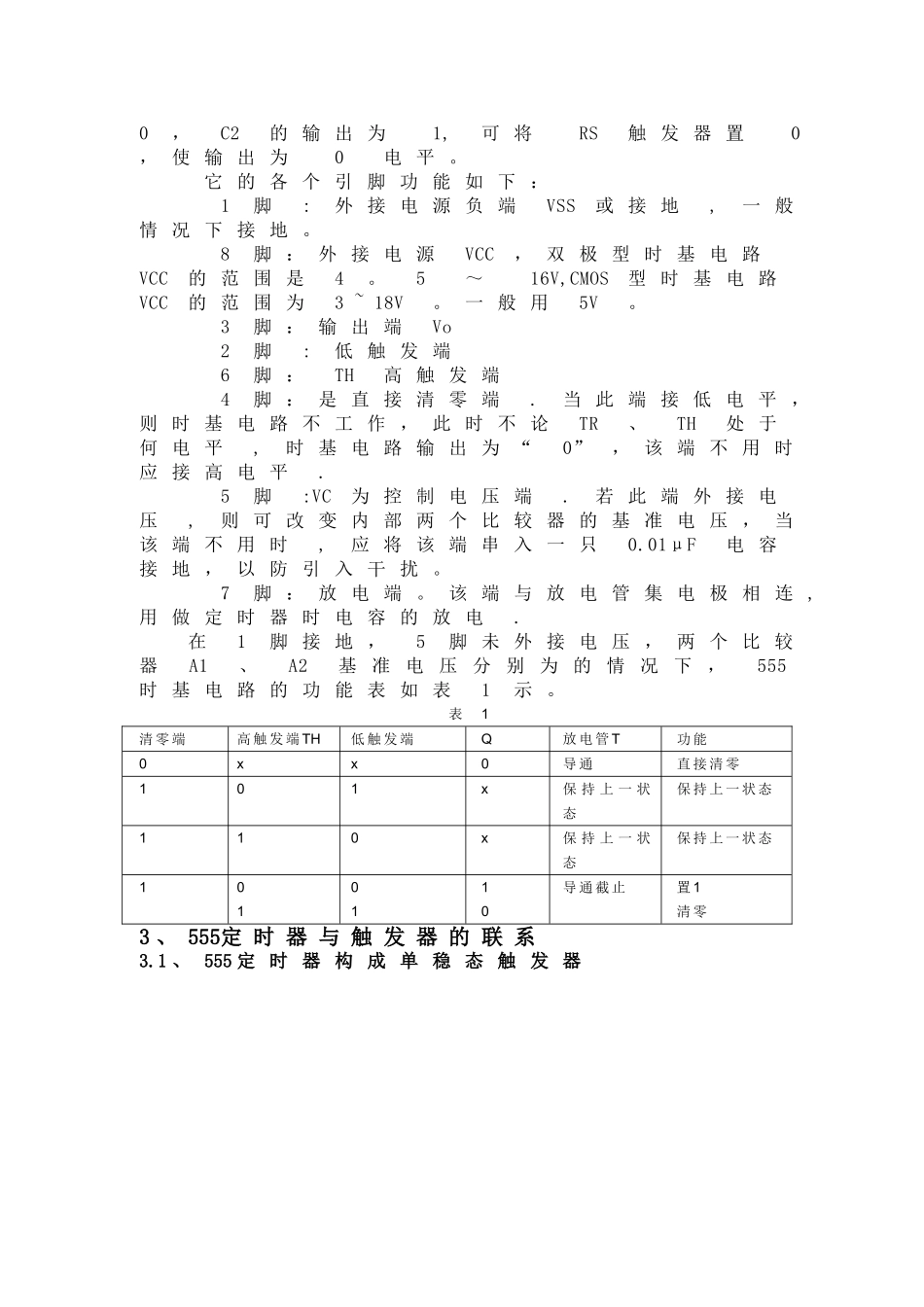

555 定 时 器555 芯片引脚图及引脚描述 555 的8 脚是集成电路工作电压输入端，电压为5 ～18V ，以UCC表示；从分压器上看出，上比较器A1 的５脚接在R1和R2之间，所以5 脚的电压固定在2UCC/3 上；下比较器A2 接在R2与R3之间,A2 的同相输入端电位被固定在UCC/3 上. 1 脚为地。2 脚为触发输入端；3 脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6 脚和下比较器2 脚的控制。 当触发器接受上比较器A1 从R 脚输入的高电平常，触发器被置于复位状态，3 脚输出低电平； 2 脚和6 脚是互补的，2 脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3 脚输出高电平。6 脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电压大于2 Ucc/3，称高触发端,3 脚输出低电平，但有一个先决条件，即2 脚电位必须大于1Ucc/3时才有效。3 脚在高电位接近电源电压Ucc ，输出电流最大可打200mA。 4 脚是复位端, 当4 脚电位小于0.4V时，不管2 、6 脚状态如何，输出端3 脚都输出低电平。 5 脚是控制端. 7 脚称放电端，与3 脚输出同步，输出电平一致, 但7 脚并不输出电流，所以3 脚称为实高( 或低）、7 脚称为虚高。1 概 述1 。 1 555定 时 器 的 简 介555 定 时 器 是 一 种 多 用 途 的 数 字 —- 模 拟 混 合集 成 电 路 ， 利 用 它 能 极 方 便 地 构 成 施 密 特 触 发器 、 单 稳 态 触 发 器 和 多 谐 振 荡 器 。 由 于 使 用 灵活 、 方 便 ， 所 以555 定 时 器 在 波 形 的 产 生 与 交 换、测 量 与 控 制 、 家 用 电 器 、 电 子 玩 具 等 许 多 领 域中 都 得 到 了 广 泛 应 用 。 自 从 signetics 公 司 于 1972 年推 出 这 种 产 品 以 后 ， 国 际 上 个 主 要 的 电 子 器 件公 司 也 都 相 继 的 生 产 了 各 自 的555 定 时 器 产 品 。尽 管 产 品 型 号 繁 多 ， 但 是 所 有 双 极 型 产 品 型 号最 后 的 3 位 数 码 都 是 555, 所 有 CMOS 产 品 型 号 最 后 的4 位 数 码 都 是 7555 。 而 且 ， 它 们 的 功 能 和 外 部 引脚 排 列 完 全 相 同 。1.2 555定 时 器 的 应 用(1） 构 成 施 密 特 触 ...
