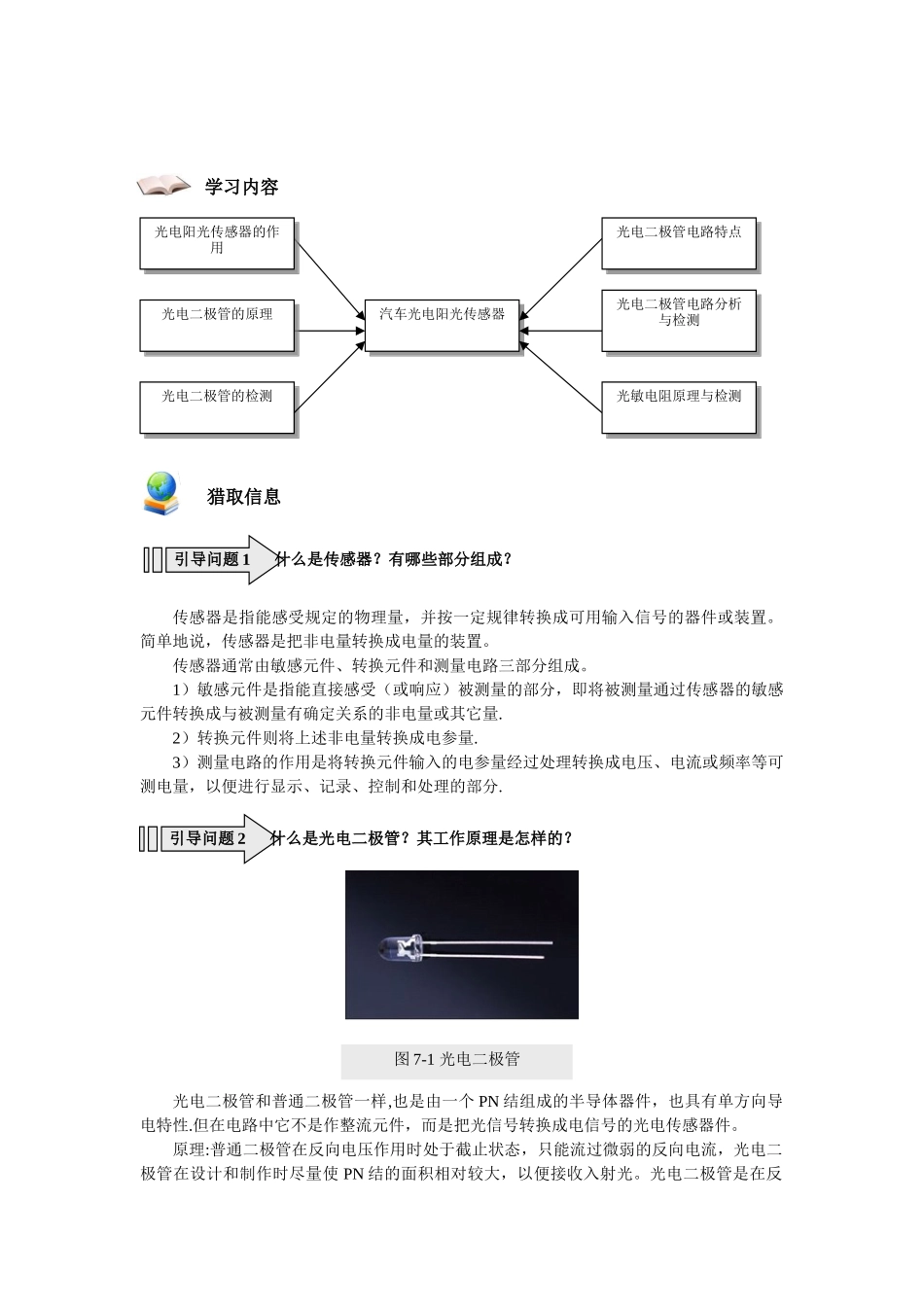

项目七 Project汽车传感器与信号处理项目描述车用传感器是汽车计算机系统的输入装置，它把汽车运行中各种工况信息，如车速、各种介质的温度、发动机运转工况等，转化成电信号输给计算机,以便发动机处于最佳工作状态。本项目我们通过学习电控系统中不同性质传感器的特性、原理及检测，为后续课程打下坚实的基础。学习任务一 汽车光电阳光传感器 光电二极管在汽车上通常做成光电转速传感器，在自动空调上做成光电阳光传感器。一辆本田奥德赛轿车自动空调失灵，怀疑是阳光传感器出问题，需要你进行检修。7学 习 目 标◎ 知识目标（1）理解光电二极管的工作原理与特性。（2）会比较光电二极管与普通二极管的异同。◎ 技能目标（1）掌握用万用表测量光电二极管。（2）掌握光电二极管的简单电路的连接与分析。◎ 素养目标（1）法律规范课堂 6S 管理。（2）养成团队协作的好习惯。（2）养成独立思考问题的好习惯。建议完成本学习任务的时间为 4 课时。学习任务导入传感器是指能感受规定的物理量，并按一定规律转换成可用输入信号的器件或装置。简单地说，传感器是把非电量转换成电量的装置。 传感器通常由敏感元件、转换元件和测量电路三部分组成。 1）敏感元件是指能直接感受（或响应）被测量的部分，即将被测量通过传感器的敏感元件转换成与被测量有确定关系的非电量或其它量. 2）转换元件则将上述非电量转换成电参量. 3）测量电路的作用是将转换元件输入的电参量经过处理转换成电压、电流或频率等可测电量，以便进行显示、记录、控制和处理的部分. 光电二极管和普通二极管一样,也是由一个 PN 结组成的半导体器件，也具有单方向导电特性.但在电路中它不是作整流元件，而是把光信号转换成电信号的光电传感器件。原理:普通二极管在反向电压作用时处于截止状态，只能流过微弱的反向电流，光电二极管在设计和制作时尽量使 PN 结的面积相对较大，以便接收入射光。光电二极管是在反光电二极管的检测光电二极管的检测汽车光电阳光传感器汽车光电阳光传感器光电阳光传感器的作用光电阳光传感器的作用光电二极管的原理光电二极管的原理光电二极管电路特点光电二极管电路特点光电二极管电路分析与检测光电二极管电路分析与检测光敏电阻原理与检测光敏电阻原理与检测图 7-1 光电二极管学习内容猎取信息引导问题 1 什么是传感器？有哪些部分组成？引导问题 2 什么是光电二极管？其工作原理是怎样的？向电压作用下工作的，没有光照时，反...
