ArcGIS勾图斑详细步骤

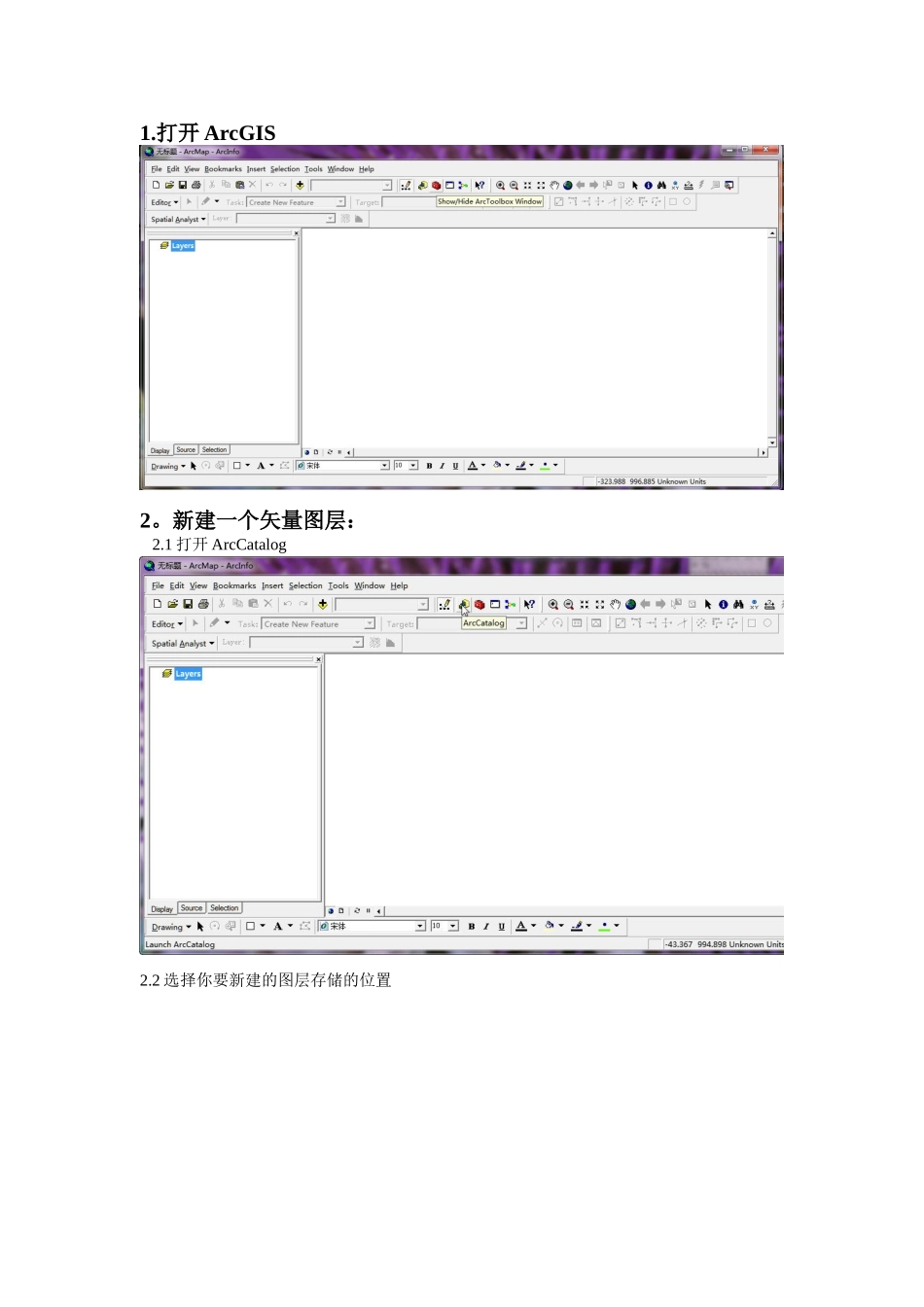

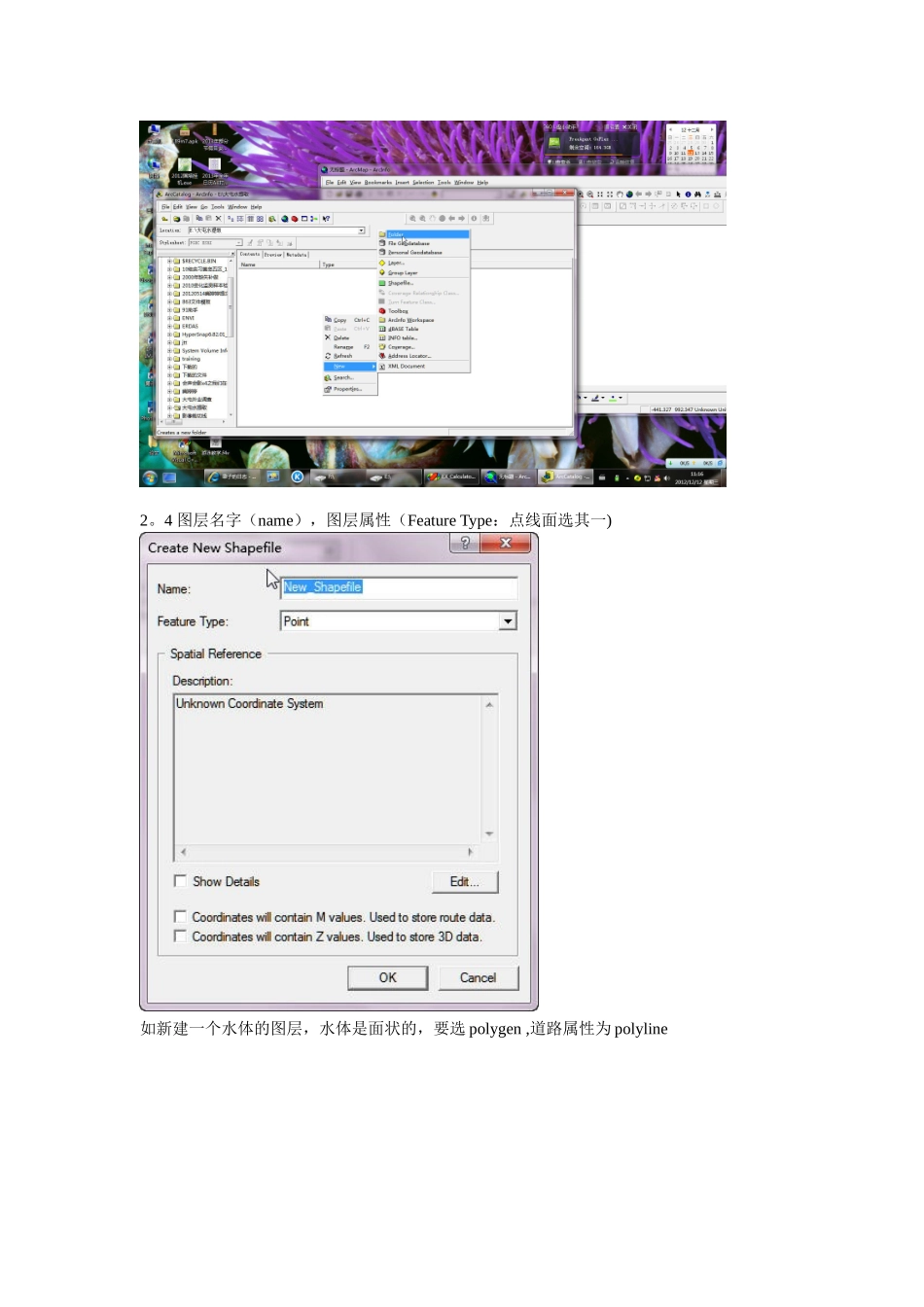

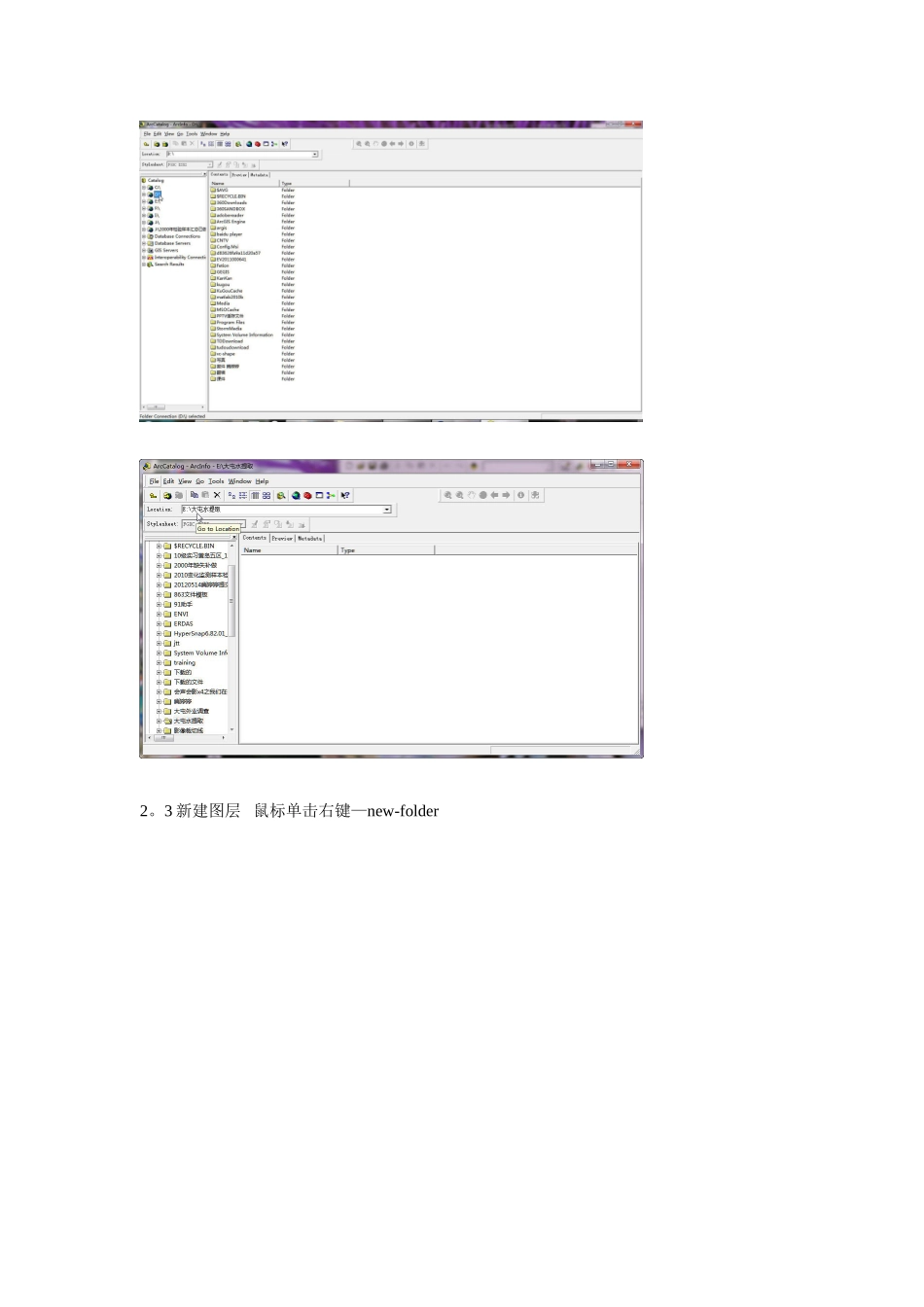

1.打开 ArcGIS2。新建一个矢量图层： 2.1 打开 ArcCatalog2.2 选择你要新建的图层存储的位置 2。3 新建图层 鼠标单击右键—new-folder2。4 图层名字（name），图层属性（Feature Type：点线面选其一)如新建一个水体的图层，水体是面状的，要选 polygen ,道路属性为 polyline3。添加图层到 ArcGIS3。1 点击 Add Data，选择你要添加的影像（一般为*.tif ， *。img 格式的）点击 Add Data,选择你要添加的矢量（刚才新建的矢量图层,＊。shp 文件）3.2 开始编辑:Editor—Start Editing3.3 选择编辑工具（即勾图斑的笔）Sketch Tool, 假如加载了多个图层，工具栏中 Target 选为你要编辑的图层：水体， start editing， 即可在该图层勾画水体部分了。3。4 勾画完，保存。附：这个是转载的 第一部分：遥感影像解译的过程（人工目视解译） 一．目标：在 arc map 软件中手工勾绘图斑，对遥感影像进行目视解译。二．解译内容：梯田、沟台地、坝地、乔木林、灌木林、果园、人工草地、水库、淤地坝、剩余地类。三．要求：1）图斑边界线的走向和形状与影像特征允许误差控制在 1 个像元内（ 2。5m）.2）本项目成图比例尺为 1:10000，最小图斑面积为 400m2，条状图斑短边长度不应小于 10m。四．操作流程软件安装：先打开破解文件夹 crack,看的安装说明文件 install，照着操作步骤，先安装license，再装 desktop 主程序.图斑勾绘：1． Arc Catalog 中建立工作图层打开 Arc Catalog，在自己的工作路径下,右击—new—shapefile,修改名字(如qinzhou)，类型选择多段线 polyline，导入影像的空间参考。2． 在 Arc map 中编辑图层（图示）1）打开影像数据和工作图层Editor 工具条，Start editing，选择工作路径和要编辑的图层 target：qinzhou，选择任务task:create new feature，使用铅笔工具，勾画图斑。结束线条编辑，直接双击，捕捉结点闭合， 右击 finish sketch。线条修改，task:modify futures，选中要修改的线条，鼠标移动到节点处，移动节点，右击，可删除，添加节点。注意：线与线一定要闭合或相交成面.2）打开捕捉：editor —snapping—选择需捕捉的图层，vertex,edge，end 前打勾，edit sketch，topology elements 前打勾3)编辑状态中的快捷键C—移动，X-缩小，Z—放大,Ctrl+Z 撤销4）量测工具Tools 工具条中的量测工具(形如尺子），量测长度,面积5）解译标识（图表略）3． 保存图层和项目工程Editor—save edits,stop editing 保存图层编辑File—save 保存工作项目，设项目文件路径，文件名
