Array-APV配置操作手册-基本配置

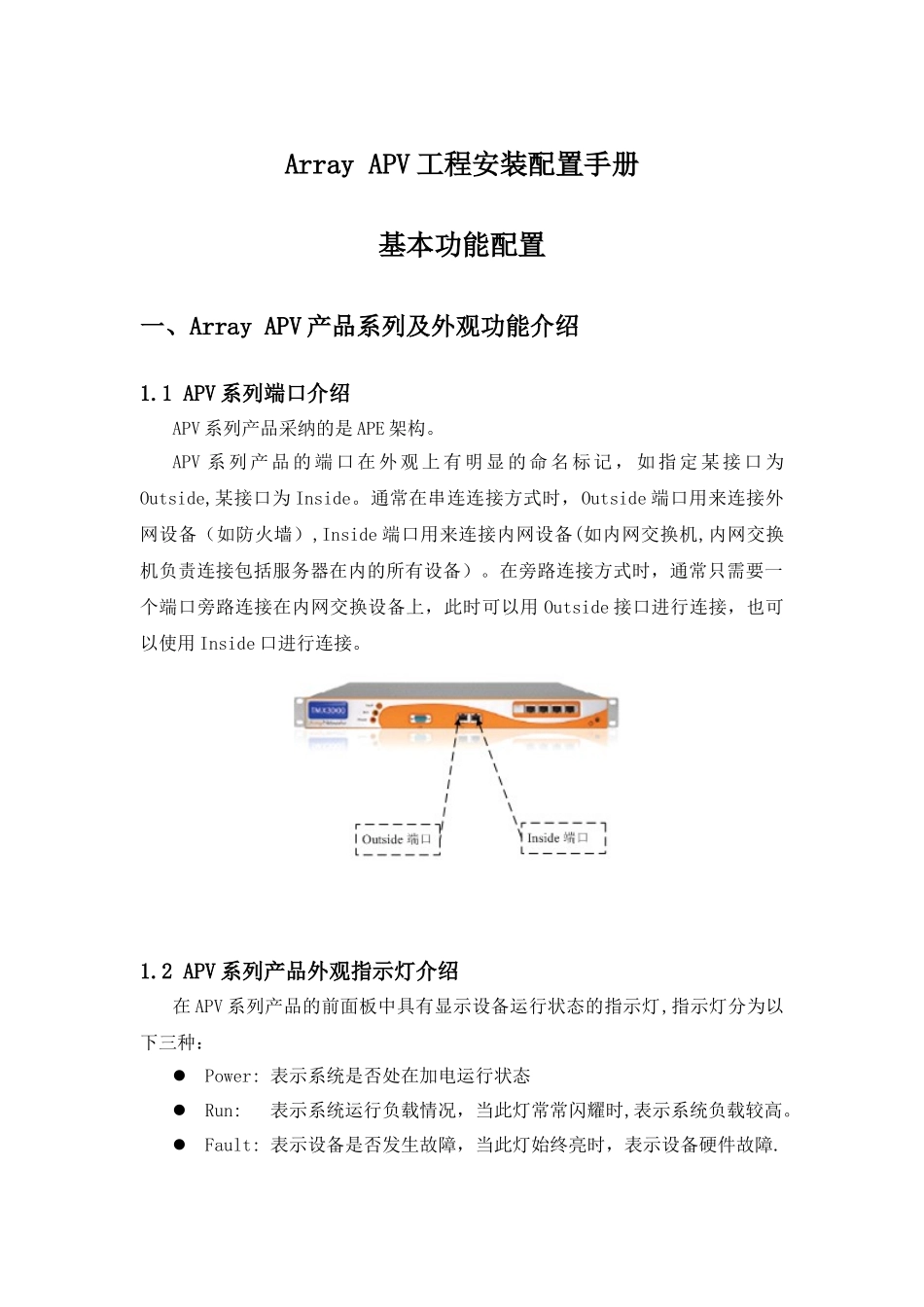

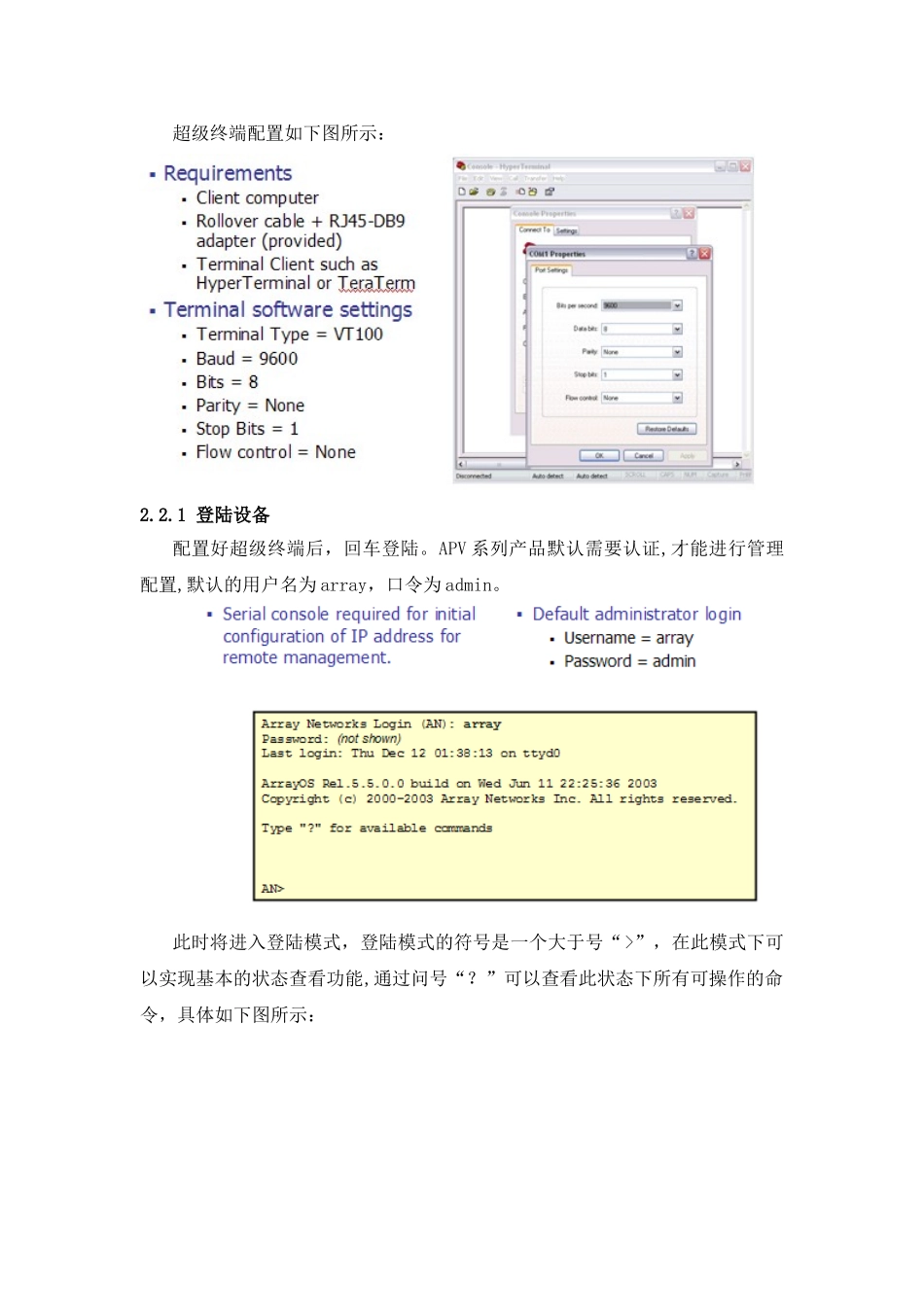

Array APV 工程安装配置手册基本功能配置一、Array APV 产品系列及外观功能介绍1.1 APV 系列端口介绍APV 系列产品采纳的是 APE 架构。APV 系 列 产 品 的 端 口 在 外 观 上 有 明 显 的 命 名 标 记 ， 如 指 定 某 接 口 为Outside,某接口为 Inside。通常在串连连接方式时，Outside 端口用来连接外网设备（如防火墙）,Inside 端口用来连接内网设备(如内网交换机,内网交换机负责连接包括服务器在内的所有设备）。在旁路连接方式时，通常只需要一个端口旁路连接在内网交换设备上，此时可以用 Outside 接口进行连接，也可以使用 Inside 口进行连接。1.2 APV 系列产品外观指示灯介绍在 APV 系列产品的前面板中具有显示设备运行状态的指示灯,指示灯分为以下三种：Power: 表示系统是否处在加电运行状态Run: 表示系统运行负载情况，当此灯常常闪耀时,表示系统负载较高。Fault: 表示设备是否发生故障，当此灯始终亮时，表示设备硬件故障.具体状态指示灯的位置如下图所示：二、Array APV 系列产品网络接入及基本功能配置旁路连接方式和串连连接方式的 APV 产品基本功能配置方式相同，现以旁路连接方式为例说明,拓扑结构如下图所示：使用一根 5 类线连接 APV 系列的一个端口（Inside，Outside 均可）到交换机上即可。出厂的 APV 系列产品默认没有 IP 地址、路由等配置。需要首先启动电源，通过应用随设备附带的连接线（console 线),一端连接 PC 机的 Console 口，一端连接 APV 系列的管理控制口。然后使用 PC 机的超级终端或其它配置工具进行管理配置。超级终端配置如下图所示：2.2.1 登陆设备配置好超级终端后，回车登陆。APV 系列产品默认需要认证,才能进行管理配置,默认的用户名为 array，口令为 admin。此时将进入登陆模式，登陆模式的符号是一个大于号“>”，在此模式下可以实现基本的状态查看功能,通过问号“？”可以查看此状态下所有可操作的命令，具体如下图所示：APV 系列产品所有模式下（登陆模式,管理模式和配置模式)均有这种帮助功能,同时在输入命令时，可以通过〈tab〉键进行命令补足，如下图所示:APV 系列产品的三种工作模式分别具有以下功能：登陆模式：以“>”开头，仅仅能够进行一些基本状态查看管理模式：以“#”开头，能够进行所有状态信息的查看，同一时刻允许有多个管理员处在此模式下。从登陆模式进入管理模式的命令：enable（可简写为 e...
