CAD绘图快捷键大全

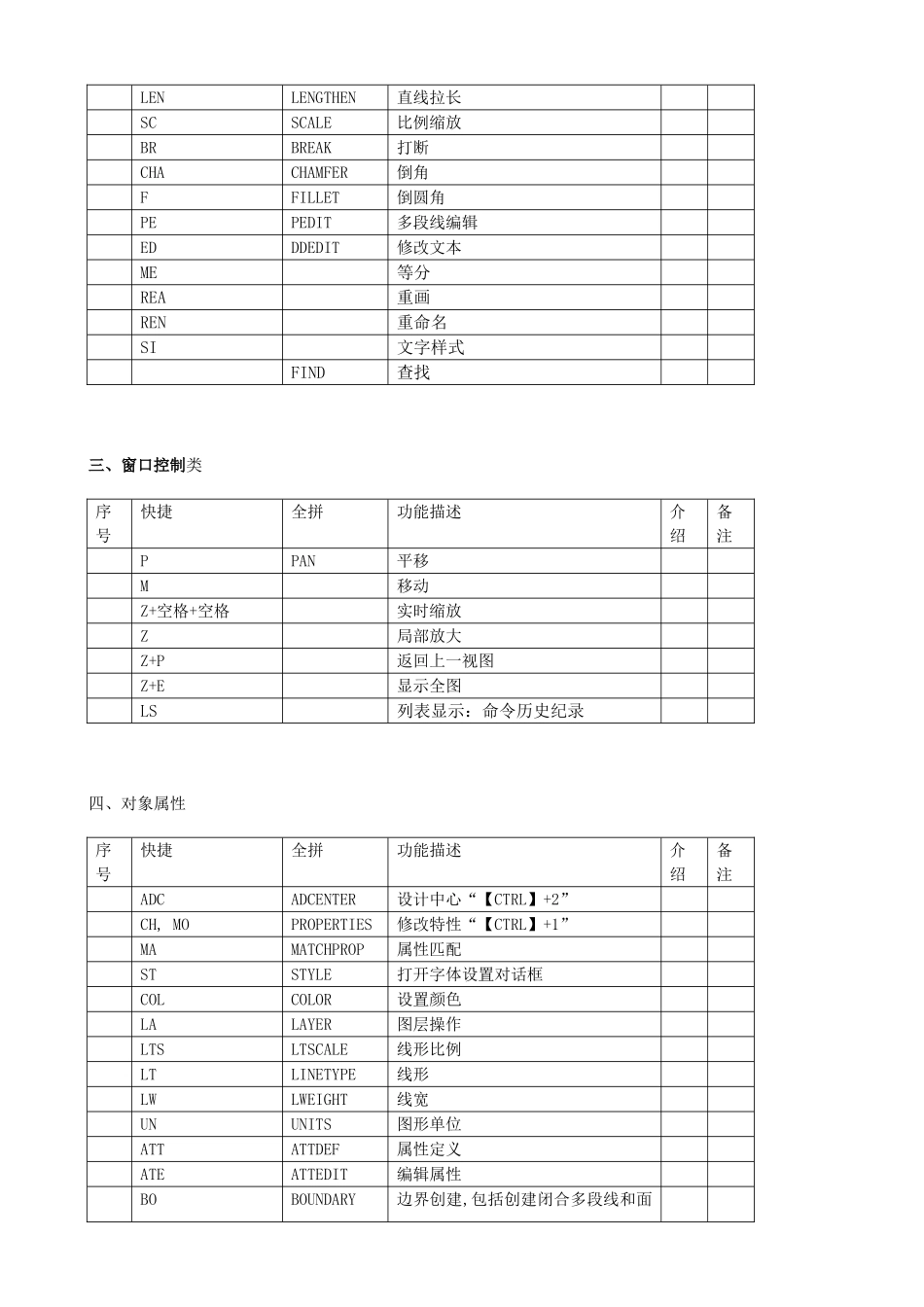

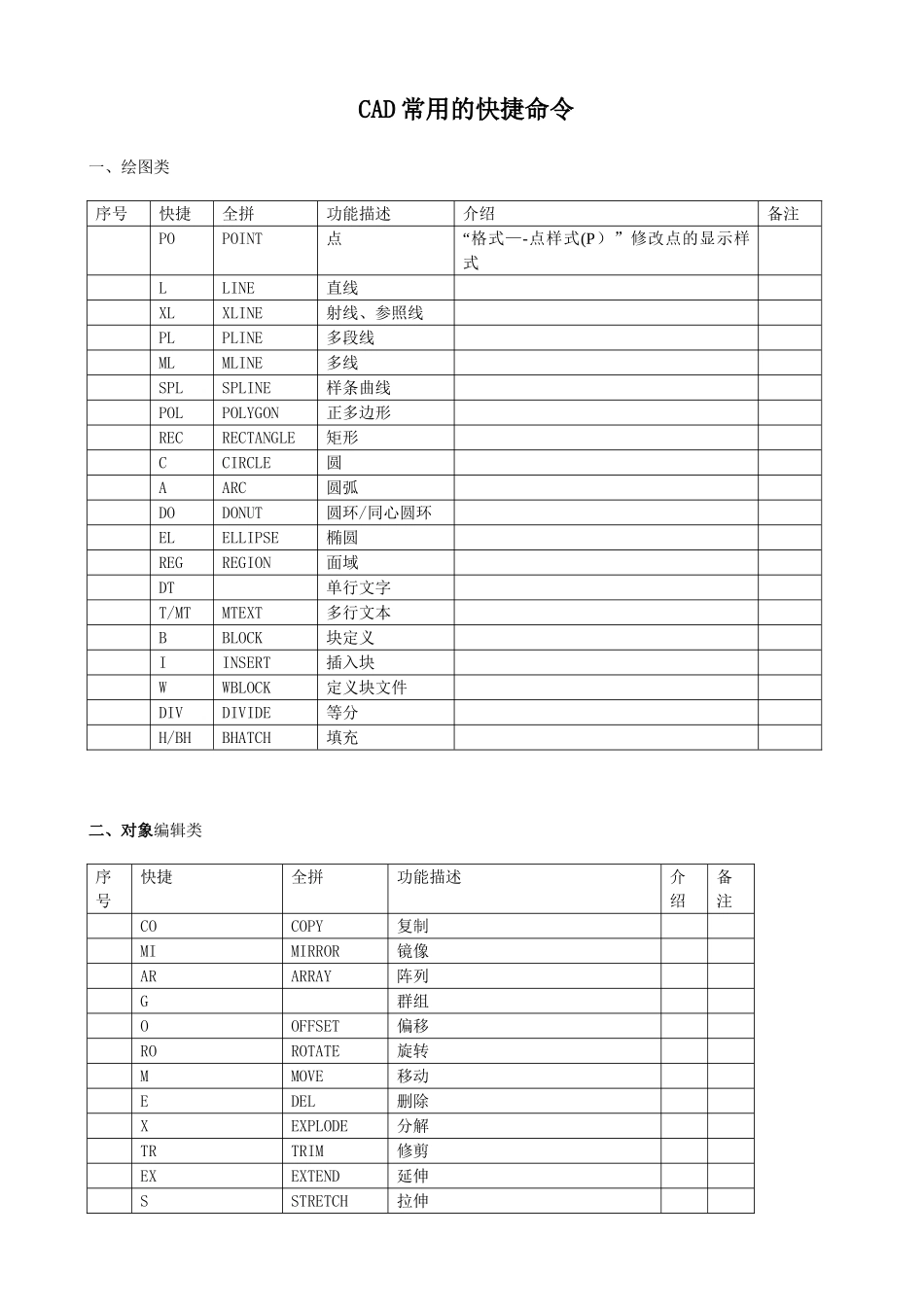

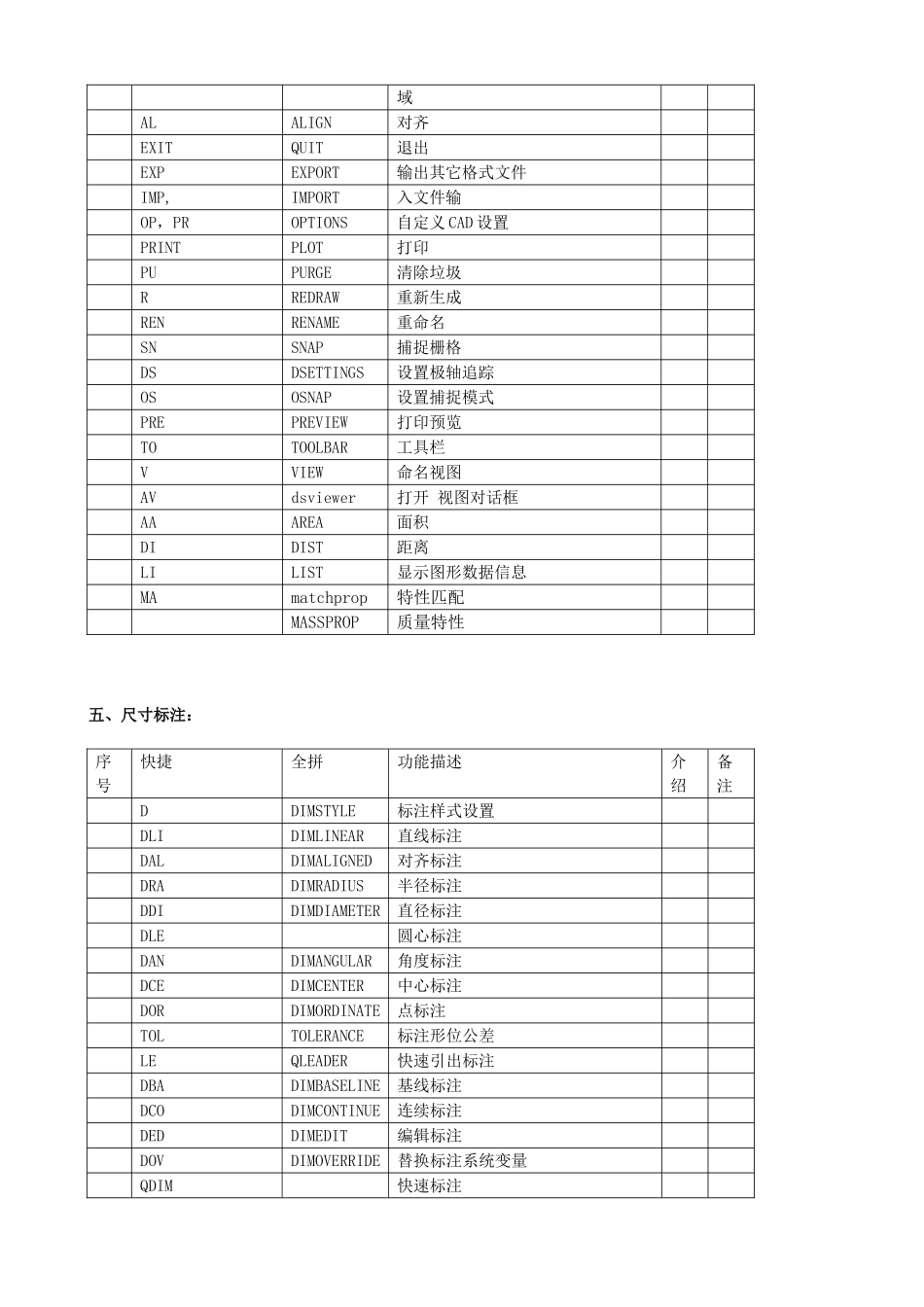

CAD 常用的快捷命令一、绘图类序号快捷全拼功能描述介绍备注 POPOINT点“格式—-点样式(P）”修改点的显示样式 LLINE直线 XLXLINE射线、参照线 PLPLINE多段线 MLMLINE多线 SPLSPLINE样条曲线 POLPOLYGON正多边形 RECRECTANGLE矩形 CCIRCLE圆 AARC圆弧 DODONUT圆环/同心圆环 ELELLIPSE椭圆 REGREGION面域 DT 单行文字 T/MTMTEXT多行文本 BBLOCK块定义 IINSERT插入块 WWBLOCK定义块文件 DIVDIVIDE等分 H/BHBHATCH填充 二、对象编辑类序号快捷全拼功能描述介绍备注 COCOPY复制 MIMIRROR镜像 ARARRAY阵列 G 群组 OOFFSET偏移 ROROTATE旋转 MMOVE移动 EDEL删除 XEXPLODE分解 TRTRIM修剪 EXEXTEND延伸 SSTRETCH拉伸 LENLENGTHEN直线拉长 SCSCALE比例缩放 BRBREAK打断 CHACHAMFER倒角 FFILLET倒圆角 PEPEDIT多段线编辑 EDDDEDIT修改文本 ME 等分 REA 重画 REN 重命名 SI 文字样式 FIND查找 三、窗口控制类序号快捷全拼功能描述介绍备注 PPAN平移 M 移动 Z+空格+空格 实时缩放 Z 局部放大 Z+P 返回上一视图 Z+E 显示全图 LS 列表显示：命令历史纪录 四、对象属性序号快捷全拼功能描述介绍备注 ADCADCENTER设计中心“【CTRL】+2” CH, MOPROPERTIES修改特性“【CTRL】+1” MAMATCHPROP属性匹配 STSTYLE打开字体设置对话框 COLCOLOR设置颜色 LALAYER图层操作 LTSLTSCALE线形比例 LTLINETYPE线形 LWLWEIGHT线宽 UNUNITS图形单位 ATTATTDEF属性定义 ATEATTEDIT编辑属性 BOBOUNDARY边界创建,包括创建闭合多段线和面 域 ALALIGN对齐 EXITQUIT退出 EXPEXPORT输出其它格式文件 IMP,IMPORT入文件输 OP，PROPTIONS自定义 CAD 设置 PRINTPLOT打印 PUPURGE清除垃圾 RREDRAW重新生成 RENRENAME重命名 SNSNAP捕捉栅格 DSDSETTINGS设置极轴追踪 OSOSNAP设置捕捉模式 PREPREVIEW打印预览 TOTOOLBAR工具栏 VVIEW命名视图 AVdsviewer打开 视图对话框 AAAREA面积 DIDIST距离 LILIST显示图形数据信息 MAmatchprop特性匹配 MASSPROP质量特性 五、尺寸标注：序号快捷全拼功能描述介绍备注 DDIMSTYLE标注样式设置 DLIDIMLINEAR直线标注 DALDIMALIGNED对齐标注 DRADIMRADIUS半径标注 DDIDIMDIAMETER直径标注 DLE 圆心标注 DANDIMANGULAR角度标注 DCEDIMCENTER中心标注 DORDIMORDINATE点标注 TOLTOLERANCE标注形位公差 LEQLEADER快速引出标注 DBADIMBASEL...
