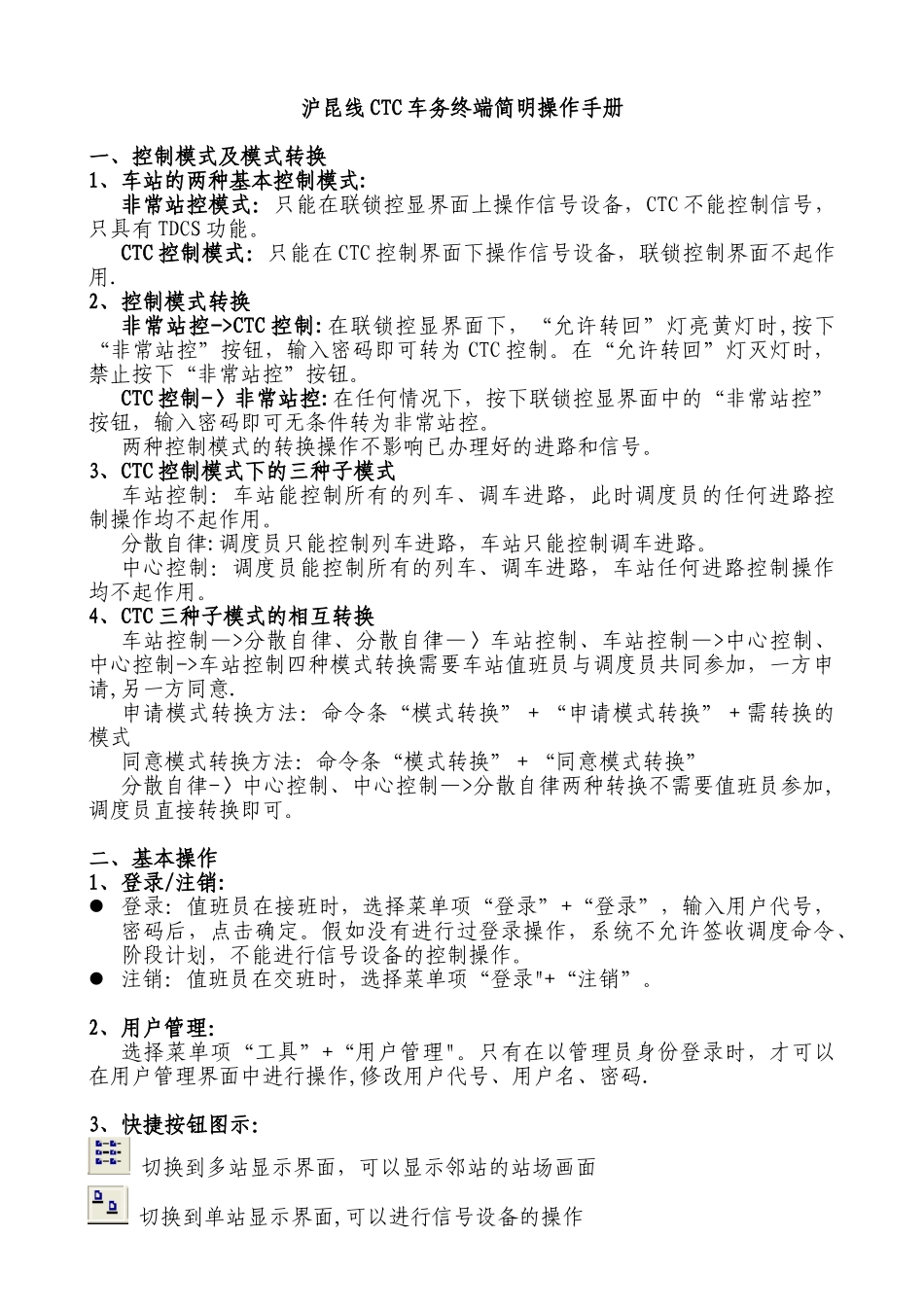

沪昆线 CTC 车务终端简明操作手册一、控制模式及模式转换1、车站的两种基本控制模式:非常站控模式：只能在联锁控显界面上操作信号设备，CTC 不能控制信号，只具有 TDCS 功能。CTC 控制模式：只能在 CTC 控制界面下操作信号设备，联锁控制界面不起作用.2、控制模式转换非常站控->CTC 控制:在联锁控显界面下，“允许转回”灯亮黄灯时,按下“非常站控”按钮，输入密码即可转为 CTC 控制。在“允许转回”灯灭灯时，禁止按下“非常站控”按钮。CTC 控制-〉非常站控:在任何情况下，按下联锁控显界面中的“非常站控”按钮，输入密码即可无条件转为非常站控。两种控制模式的转换操作不影响已办理好的进路和信号。3、CTC 控制模式下的三种子模式车站控制：车站能控制所有的列车、调车进路，此时调度员的任何进路控制操作均不起作用。分散自律:调度员只能控制列车进路，车站只能控制调车进路。中心控制：调度员能控制所有的列车、调车进路，车站任何进路控制操作均不起作用。4、CTC 三种子模式的相互转换车站控制—>分散自律、分散自律—〉车站控制、车站控制—>中心控制、中心控制->车站控制四种模式转换需要车站值班员与调度员共同参加，一方申请,另一方同意.申请模式转换方法：命令条“模式转换”＋“申请模式转换”＋需转换的模式同意模式转换方法：命令条“模式转换”＋“同意模式转换”分散自律-〉中心控制、中心控制—>分散自律两种转换不需要值班员参加,调度员直接转换即可。二、基本操作1、登录/注销: 登录：值班员在接班时，选择菜单项“登录”+“登录”，输入用户代号，密码后，点击确定。假如没有进行过登录操作，系统不允许签收调度命令、阶段计划，不能进行信号设备的控制操作。 注销：值班员在交班时，选择菜单项“登录"+“注销”。2、用户管理：选择菜单项“工具”+“用户管理"。只有在以管理员身份登录时，才可以在用户管理界面中进行操作,修改用户代号、用户名、密码.3、快捷按钮图示： 切换到多站显示界面，可以显示邻站的站场画面 切换到单站显示界面,可以进行信号设备的操作 弹出站场图显示文字的设置窗口 按下状态，站场图中显示绝缘节，否则不显示 按下状态，站场图中显示列车按钮，否则不显示 按下状态，站场图中显示调车按钮，否则不显示 按下状态，站场图中显示车次窗位置，否则不显示 按下状态,站场图中显示临近计划窗，否则不显示 在站场图中作文字标记 按下状态，办理进路时提示下一步可按下的按...
