DisplayPort一致性测试的完整解决方案VIP专享

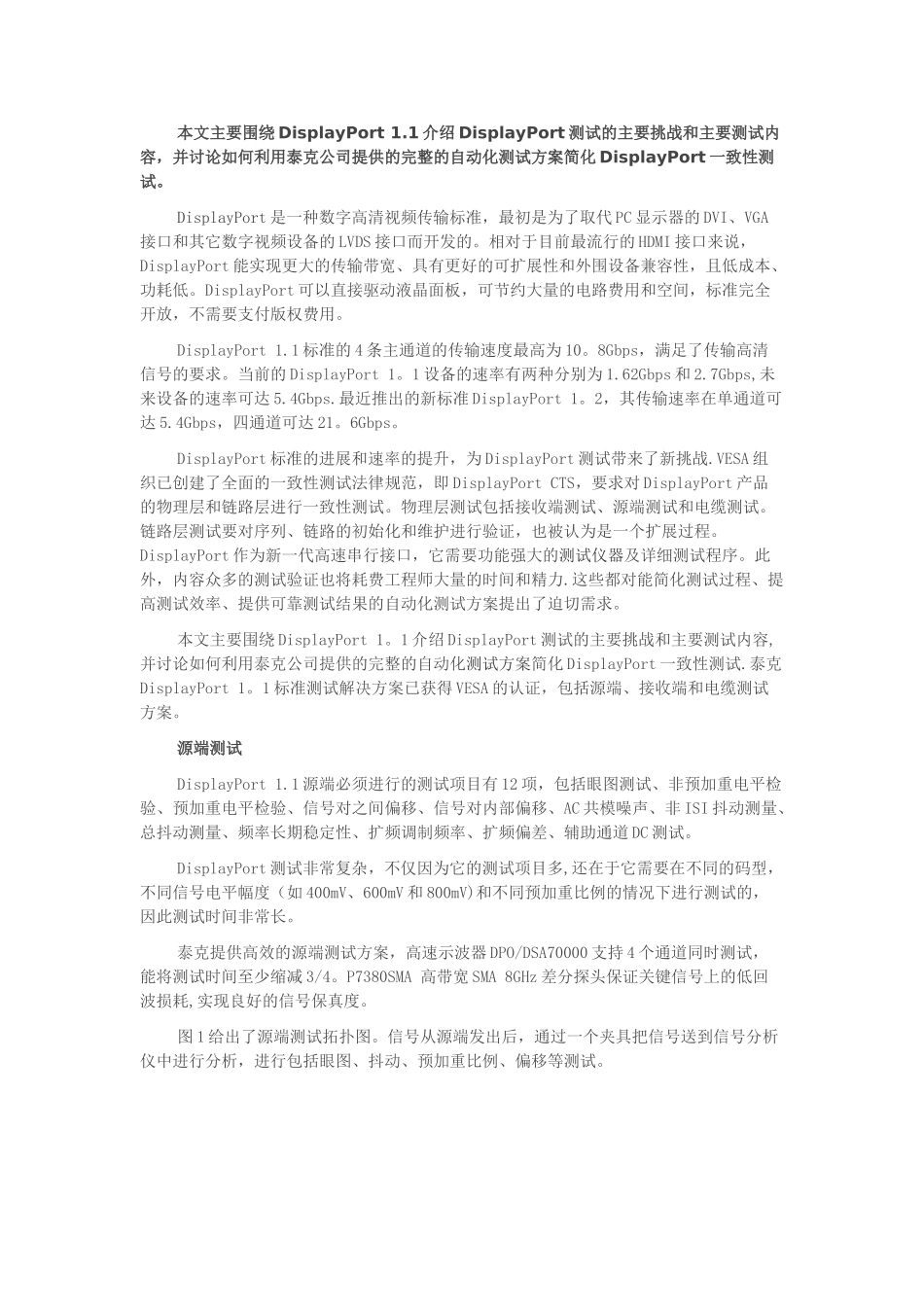

本文主要围绕 DisplayPort 1.1 介绍 DisplayPort 测试的主要挑战和主要测试内容，并讨论如何利用泰克公司提供的完整的自动化测试方案简化 DisplayPort 一致性测试。DisplayPort 是一种数字高清视频传输标准，最初是为了取代 PC 显示器的 DVI、VGA接口和其它数字视频设备的 LVDS 接口而开发的。相对于目前最流行的 HDMI 接口来说，DisplayPort 能实现更大的传输带宽、具有更好的可扩展性和外围设备兼容性，且低成本、功耗低。DisplayPort 可以直接驱动液晶面板，可节约大量的电路费用和空间，标准完全开放，不需要支付版权费用。DisplayPort 1.1 标准的 4 条主通道的传输速度最高为 10。8Gbps，满足了传输高清信号的要求。当前的 DisplayPort 1。1 设备的速率有两种分别为 1.62Gbps 和 2.7Gbps,未来设备的速率可达 5.4Gbps.最近推出的新标准 DisplayPort 1。2，其传输速率在单通道可达 5.4Gbps，四通道可达 21。6Gbps。DisplayPort 标准的进展和速率的提升，为 DisplayPort 测试带来了新挑战.VESA 组织已创建了全面的一致性测试法律规范，即 DisplayPort CTS，要求对 DisplayPort 产品的物理层和链路层进行一致性测试。物理层测试包括接收端测试、源端测试和电缆测试。链路层测试要对序列、链路的初始化和维护进行验证，也被认为是一个扩展过程。DisplayPort 作为新一代高速串行接口，它需要功能强大的测试仪器及详细测试程序。此外，内容众多的测试验证也将耗费工程师大量的时间和精力.这些都对能简化测试过程、提高测试效率、提供可靠测试结果的自动化测试方案提出了迫切需求。本文主要围绕 DisplayPort 1。1 介绍 DisplayPort 测试的主要挑战和主要测试内容,并讨论如何利用泰克公司提供的完整的自动化测试方案简化 DisplayPort 一致性测试.泰克DisplayPort 1。1 标准测试解决方案已获得 VESA 的认证，包括源端、接收端和电缆测试方案。源端测试DisplayPort 1.1 源端必须进行的测试项目有 12 项，包括眼图测试、非预加重电平检验、预加重电平检验、信号对之间偏移、信号对内部偏移、AC 共模噪声、非 ISI 抖动测量、总抖动测量、频率长期稳定性、扩频调制频率、扩频偏差、辅助通道 DC 测试。DisplayPort 测试非常复杂，不仅因为它的测试项目多,还在于它需要在不同的码型，不同信号电平幅度（如 400mV、600mV 和 800mV)和不同预加重比例的情况下进行测试的，因此测试时间非常长...
