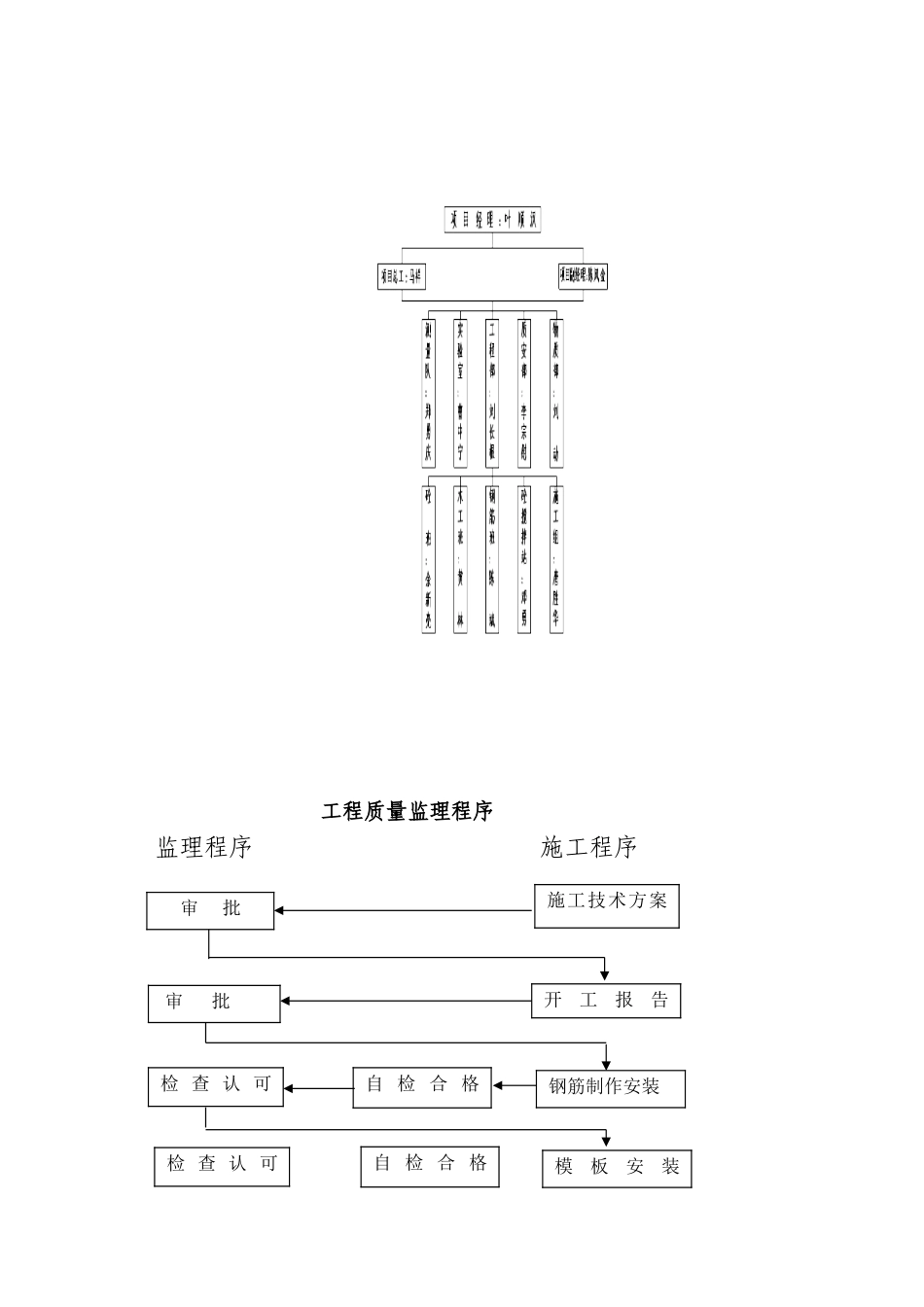

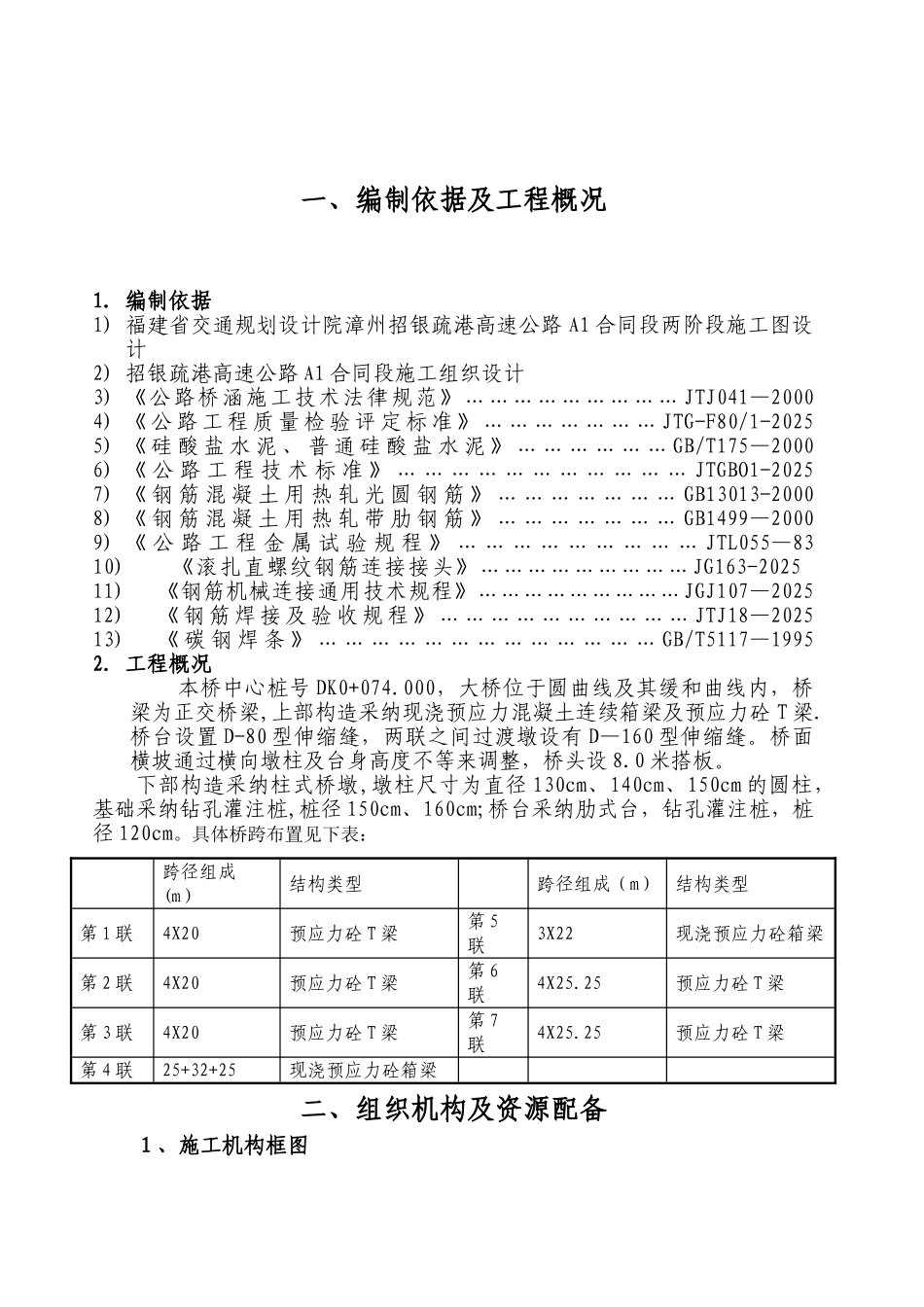

一、编制依据及工程概况1. 编制依据1) 福建省交通规划设计院漳州招银疏港高速公路 A1 合同段两阶段施工图设计2) 招银疏港高速公路 A1 合同段施工组织设计3) 《公路桥涵施工技术法律规范》……………………… JTJ041—20004) 《 公 路 工 程 质 量 检 验 评 定 标 准 》 … … … … … … … JTG-F80/1-20255) 《 硅 酸 盐 水 泥 、 普 通 硅 酸 盐 水 泥 》 … … … … … … GB/T175—20006) 《 公 路 工 程 技 术 标 准 》 … … … … … … … … … … … JTGBO1-20257) 《 钢 筋 混 凝 土 用 热 轧 光 圆 钢 筋 》 … … … … … … … GB13013-20008) 《 钢 筋 混 凝 土 用 热 轧 带 肋 钢 筋 》 … … … … … … … GB1499—20009) 《 公 路 工 程 金 属 试 验 规 程 》 … … … … … … … … … JTL055—8310) 《滚扎直螺纹钢筋连接接头》……………………… JG163-2025 11)《钢筋机械连接通用技术规程》………………………JGJ107—202512)《 钢 筋 焊 接 及 验 收 规 程 》 … … … … … … … … … … JTJ18—202513)《 碳 钢 焊 条 》 … … … … … … … … … … … … … GB/T5117—19952. 工程概况本桥中心桩号 DK0+074.000，大桥位于圆曲线及其缓和曲线内，桥梁为正交桥梁,上部构造采纳现浇预应力混凝土连续箱梁及预应力砼 T 梁.桥台设置 D-80 型伸缩缝，两联之间过渡墩设有 D—160 型伸缩缝。桥面横坡通过横向墩柱及台身高度不等来调整，桥头设 8.0 米搭板。下部构造采纳柱式桥墩,墩柱尺寸为直径 130cm、140cm、150cm 的圆柱，基础采纳钻孔灌注桩,桩径 150cm、160cm;桥台采纳肋式台，钻孔灌注桩，桩径 120cm。具体桥跨布置见下表：跨径组成(m）结构类型跨径组成（m）结构类型第 1 联4X20预应力砼 T 梁第 5联3X22现浇预应力砼箱梁第 2 联4X20预应力砼 T 梁第 6联4X25.25预应力砼 T 梁第 3 联4X20预应力砼 T 梁第 7联4X25.25预应力砼 T 梁第 4 联25+32+25现浇预应力砼箱梁二、组织机构及资源配备１、施工机构框图工程质量监理程序 监理程序 施工程序审 批施工技术方案 审 批开工报告检 查 认 可自 检 合 格钢筋制作安装检 查 认 可自 检 合 格模板安装2、资源配备...
