ECDIS电子海图操作规程

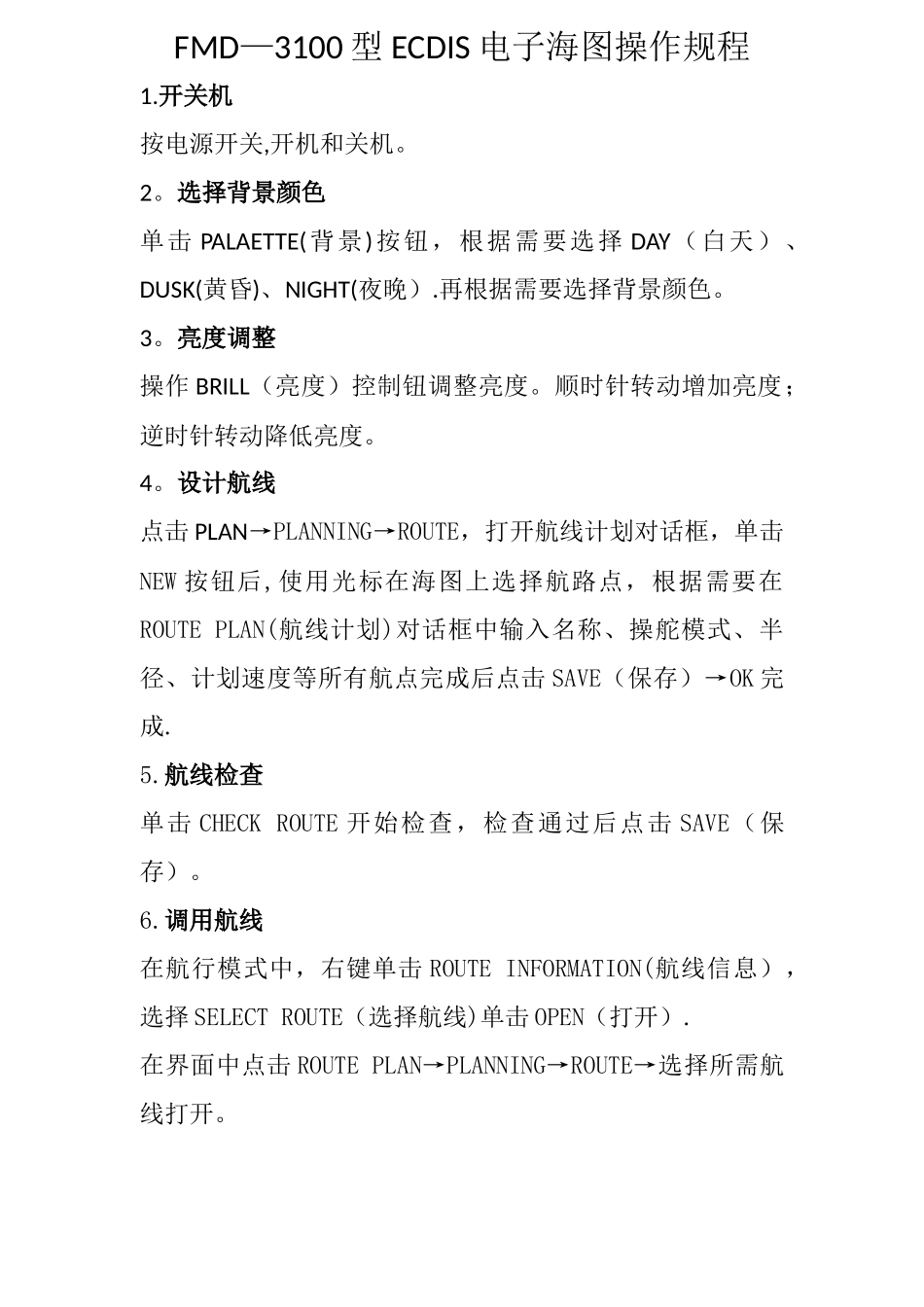

FMD—3100 型 ECDIS 电子海图操作规程1.开关机按电源开关,开机和关机。2。选择背景颜色单击 PALAETTE(背景)按钮，根据需要选择 DAY（白天）、DUSK(黄昏)、NIGHT(夜晚）.再根据需要选择背景颜色。3。亮度调整操作 BRILL（亮度）控制钮调整亮度。顺时针转动增加亮度；逆时针转动降低亮度。4。设计航线点击 PLAN→PLANNING→ROUTE，打开航线计划对话框，单击NEW 按钮后,使用光标在海图上选择航路点，根据需要在ROUTE PLAN(航线计划)对话框中输入名称、操舵模式、半径、计划速度等所有航点完成后点击 SAVE（保存）→OK 完成.5.航线检查单击 CHECK ROUTE 开始检查，检查通过后点击 SAVE（保存）。6.调用航线在航行模式中，右键单击 ROUTE INFORMATION(航线信息），选择 SELECT ROUTE（选择航线)单击 OPEN（打开）.在界面中点击 ROUTE PLAN→PLANNING→ROUTE→选择所需航线打开。AVCS ENC 使用指南使用 NAVTOR—AVCS 海图所用的海图安装和更新都可以用 NAVSTICK这个 U 盘完成,请务必保存好.1. 互联网更新海图的方法使 安 装 有 NAVTOR NAVSYNC 的 电 脑 ， 链 接 到 互 联 网 ， 双 击NAVTOR NAVSYNC 图标，等待程序联网结束，按提示将 NAVSYNC这个 U 盘插入到电脑，系统会自动检测上次更新的内容，提示更新所需的流量，按 START 开始。更新完毕后，计算机会自动生成一个 UPDATE REPORT。保存该文件并打印签字，备查。断开联网,拔出 U 盘.2. 根据下列步骤导入 PERMIT（1）将 STICK U 盘插入 USB 接口，在 ECDIS 界面，上面点击CHARTS，右侧点击 License，出现搜索界面点击 OK。（2）选 ENC 后点击右下角 Install license，在出现的菜单中，点击 USB Flash/INFO/Navtor/Primit/ECDIS1 内的 Pemit。txt 文件上，再点击 OK。将在 ENC 下方列表看到有许可的海图。3. 海图安装更新步骤（1）将 Stick U 盘 插 入 USB 接 口 ， 在 ECDIS 界 面 , 上 面 点 击CHARTS，右侧点击 AUTO load,出现搜索界面点击 OK，提示无法找到的话，需要手动将安装路径设定为 U 盘 ENC-ROOT后继续。（2）将会提示找到 ENC 海图多少张，点击 OK 确认继续安装.（3）等到 100％安装完毕后退出即可.安装 AIO 的话，同上将安装路径设置为 U 盘路径/INFO/AIO/ENC—ROOT 后继续即可.
