H3C-AC常用配置操作说明

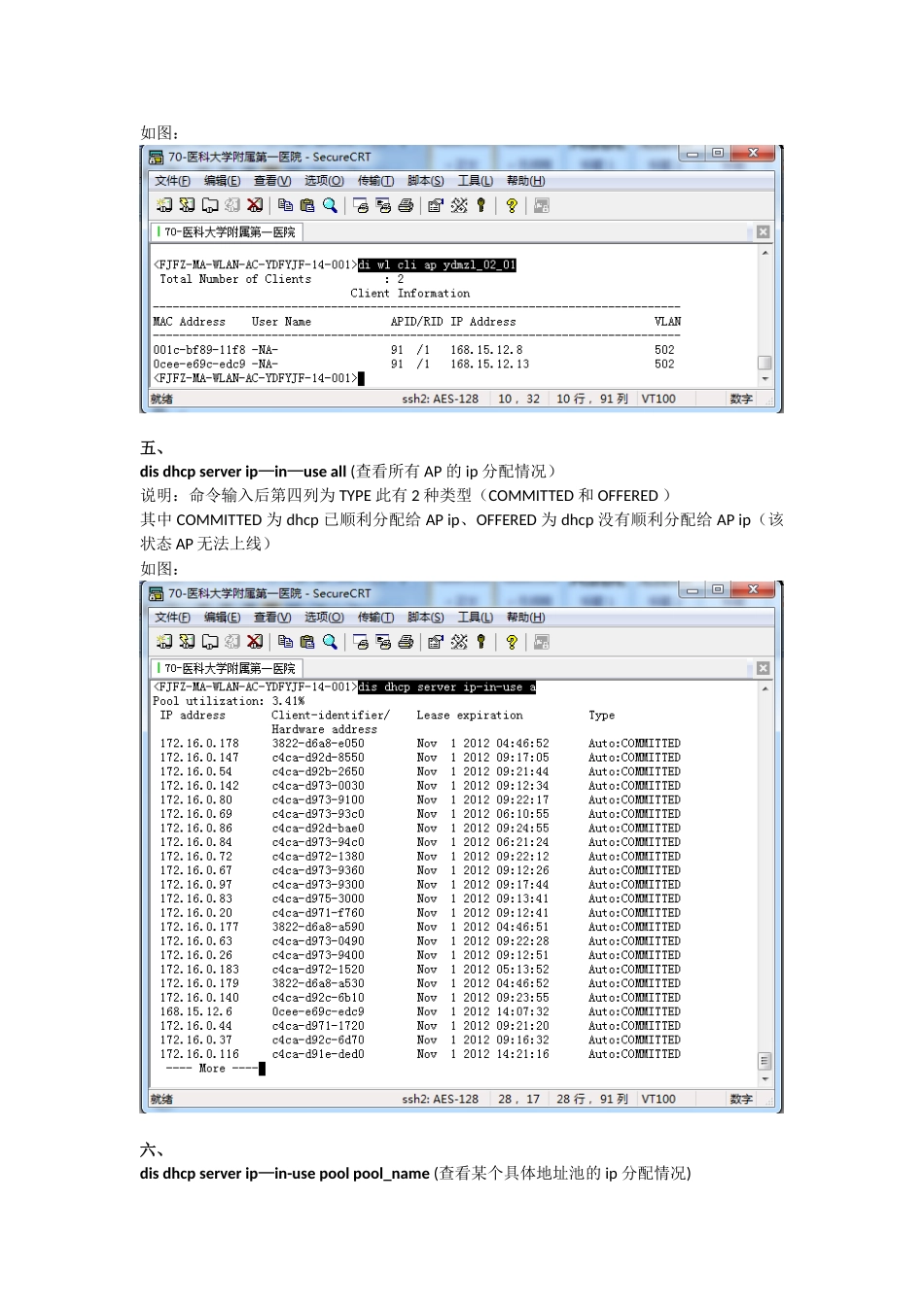

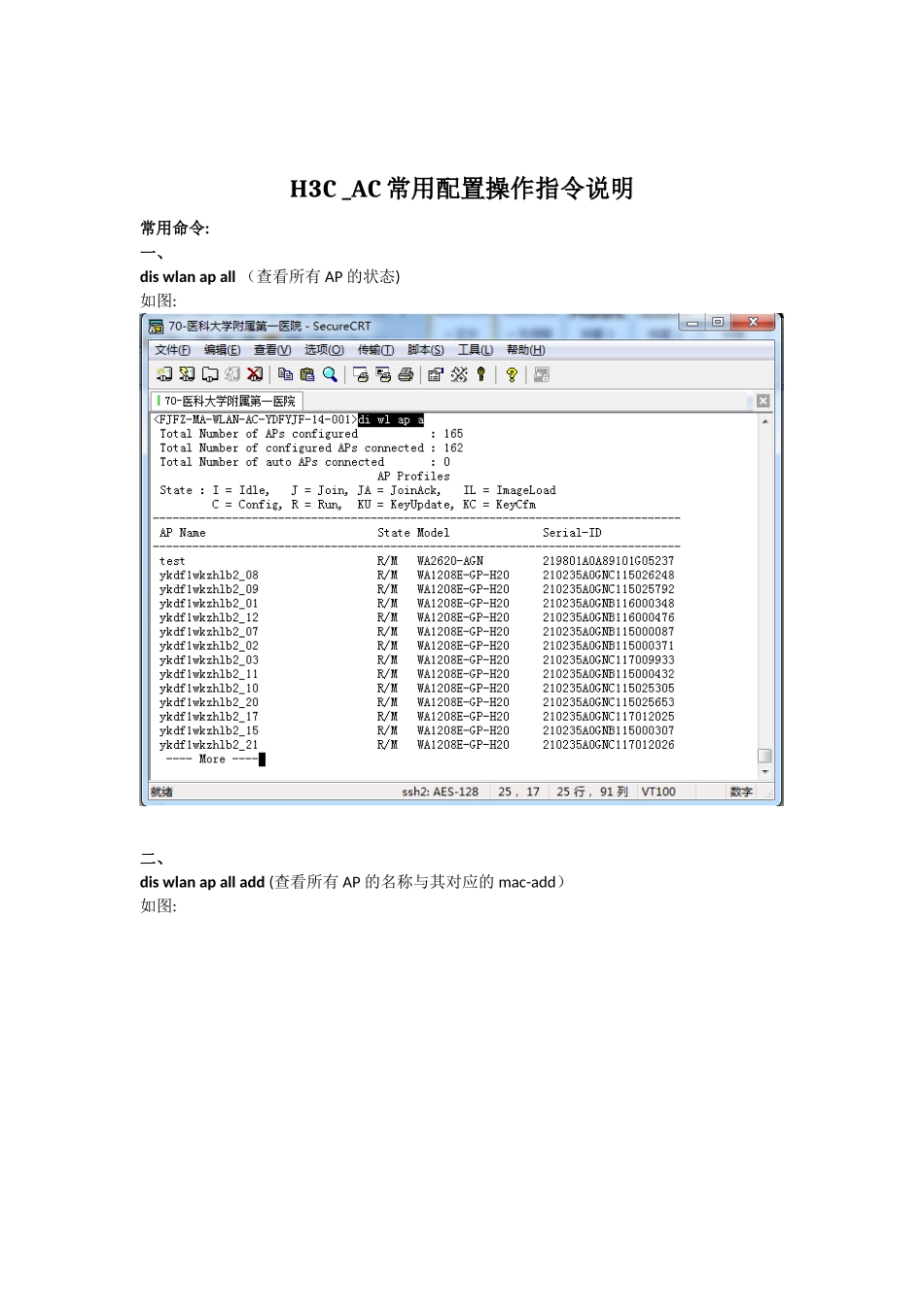

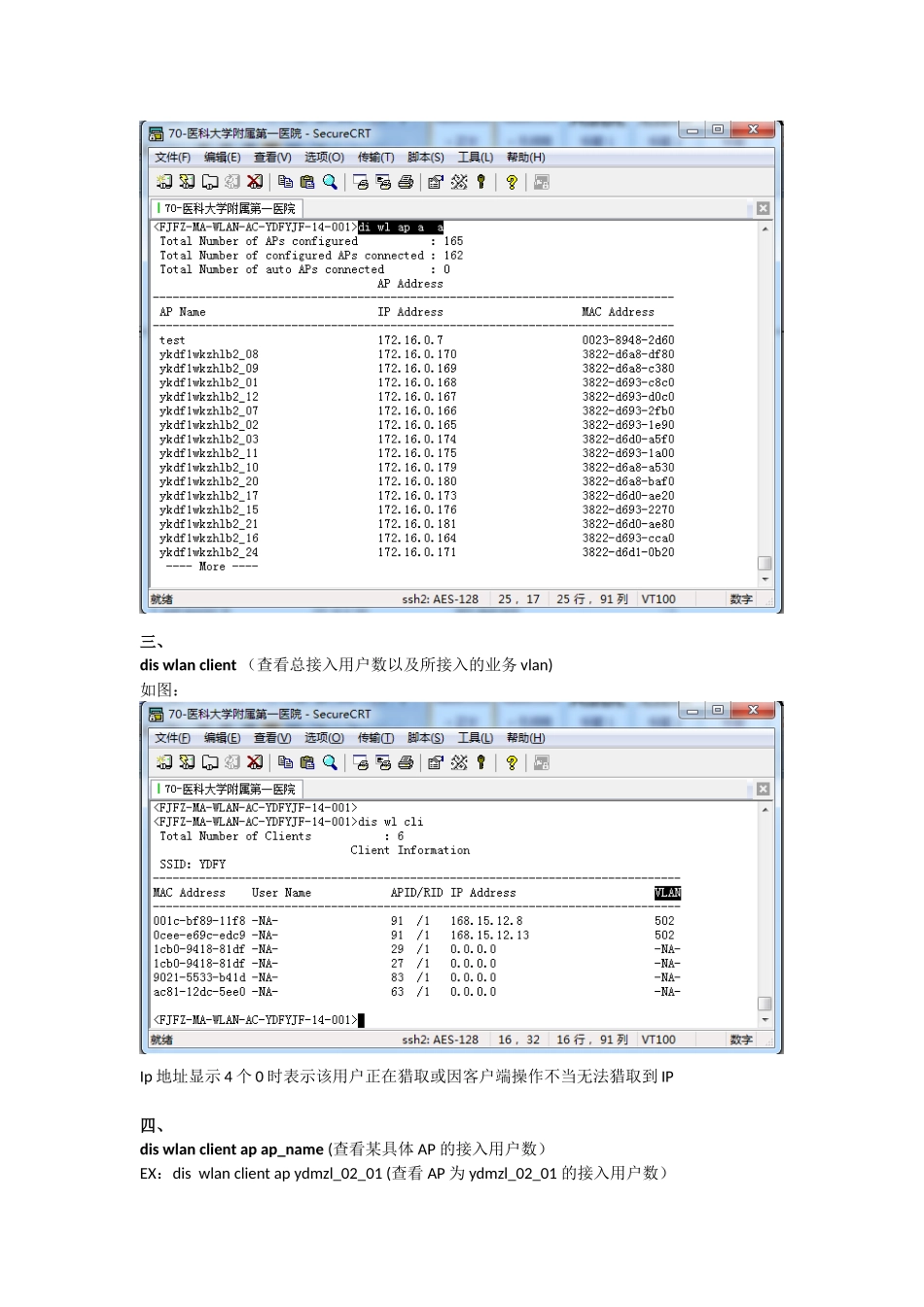

H3C _AC 常用配置操作指令说明常用命令:一、dis wlan ap all （查看所有 AP 的状态)如图:二、dis wlan ap all add (查看所有 AP 的名称与其对应的 mac-add）如图: 三、dis wlan client （查看总接入用户数以及所接入的业务 vlan)如图：Ip 地址显示 4 个 0 时表示该用户正在猎取或因客户端操作不当无法猎取到 IP四、dis wlan client ap ap_name (查看某具体 AP 的接入用户数）EX：dis wlan client ap ydmzl_02_01 (查看 AP 为 ydmzl_02_01 的接入用户数）如图： 五、dis dhcp server ip—in—use all (查看所有 AP 的 ip 分配情况）说明：命令输入后第四列为 TYPE 此有 2 种类型（COMMITTED 和 OFFERED ）其中 COMMITTED 为 dhcp 已顺利分配给 AP ip、OFFERED 为 dhcp 没有顺利分配给 AP ip（该状态 AP 无法上线）如图：六、dis dhcp server ip—in-use pool pool_name (查看某个具体地址池的 ip 分配情况)EX：dis dhcp ser ip—in—use pool vlan502—-—查看 vlan502 这个地址池的 ip 分配情况如图： 七、地址池命名规则:热点所在的 vlan 多少就命名为 vlan_vlan_NO.（地址池之间没有如何分隔号）EX：vlan 110 地址池就为 vlan110vlan 112 地址池就为 vlan112注：以上命名方式是为以后排障方便，地址池名称没有特定的命名方式八、dis vlan：查看已作分配的 vlan 九、AP 配置：AP 配置方式>>〉Wlan ap ap_name model xxxxxx （ap_name 为给某 AP 自行命名,AP 型号需根据现场安装 AP来定） serial-id xxxxxxxxxxxxx (AP 的序列号,在 AP 面板上可找到） radio 1 （射频>〉>射频个数视 AP 型号而定） service—template 1 vlan xxx （服务模板 1,后接服务模板 1 的业务 vlan) service-template 2 nas-id xxxxxxxx （服务模板 2，后接服务模板 2 的热点 nas—id）（服务模板添加个数视情况而定，可 1 个可多个,该服务模板目前医大未使用，可不配置） radio enable （射频开启）医大附一服务模板 1 及所绑定的接口 wlan—ess0 配置的配置:医大附一服务模板 2 及所绑定的接口 wlan-ess0 配置的配置:补充（排障）：若 AP 掉线,① 查看该 AP 的 mac 是否可以在 AC 上学到，dis mac—add x。x.x.x，若可学到,则找出其猎取的 IP 地址 dis arp，然后长 ping 该 IP 地址 ping –c 100 x。x.x.x(ping100 个包）若出现掉包情况，则可推断网线水晶头出现故障,需重新整改水晶头② 若在 AC 上无法查到某掉线 AP 的 mac，则可推断，该 AP 连接交换机的网线端出现松动,重新插好后一般便可正常上线,若无法上线,循环①点进行排查③ 若以上 2 点都无法解决问题，最直接排除方法，把该故障 AP 直接用可用网线插在交换机上排查 AP 是否出现问题,若有则更换 AP,若没有则可推断连接该 AP 的网线存在问题
