KBA12矿用本质安全型摄像仪说明书

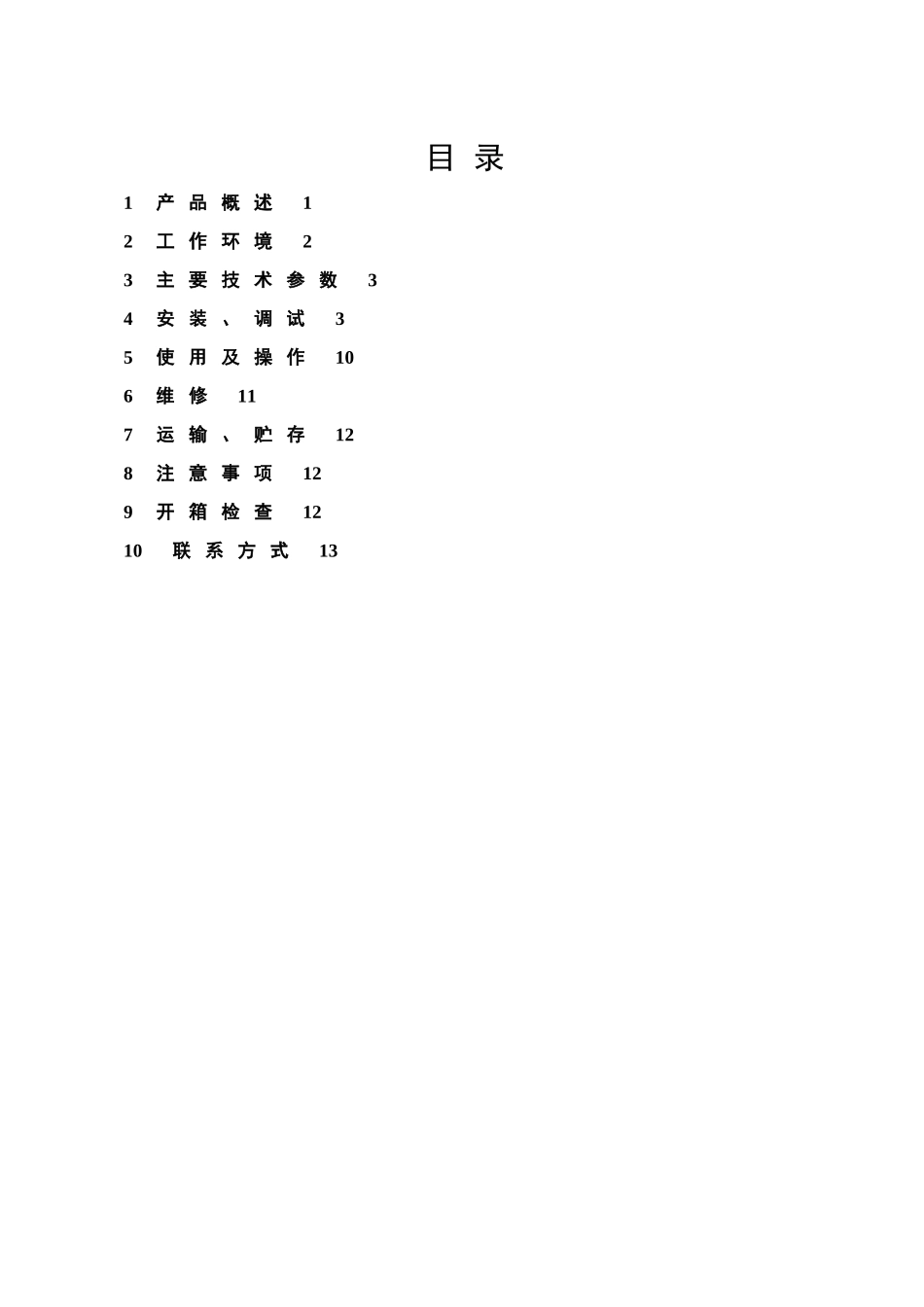

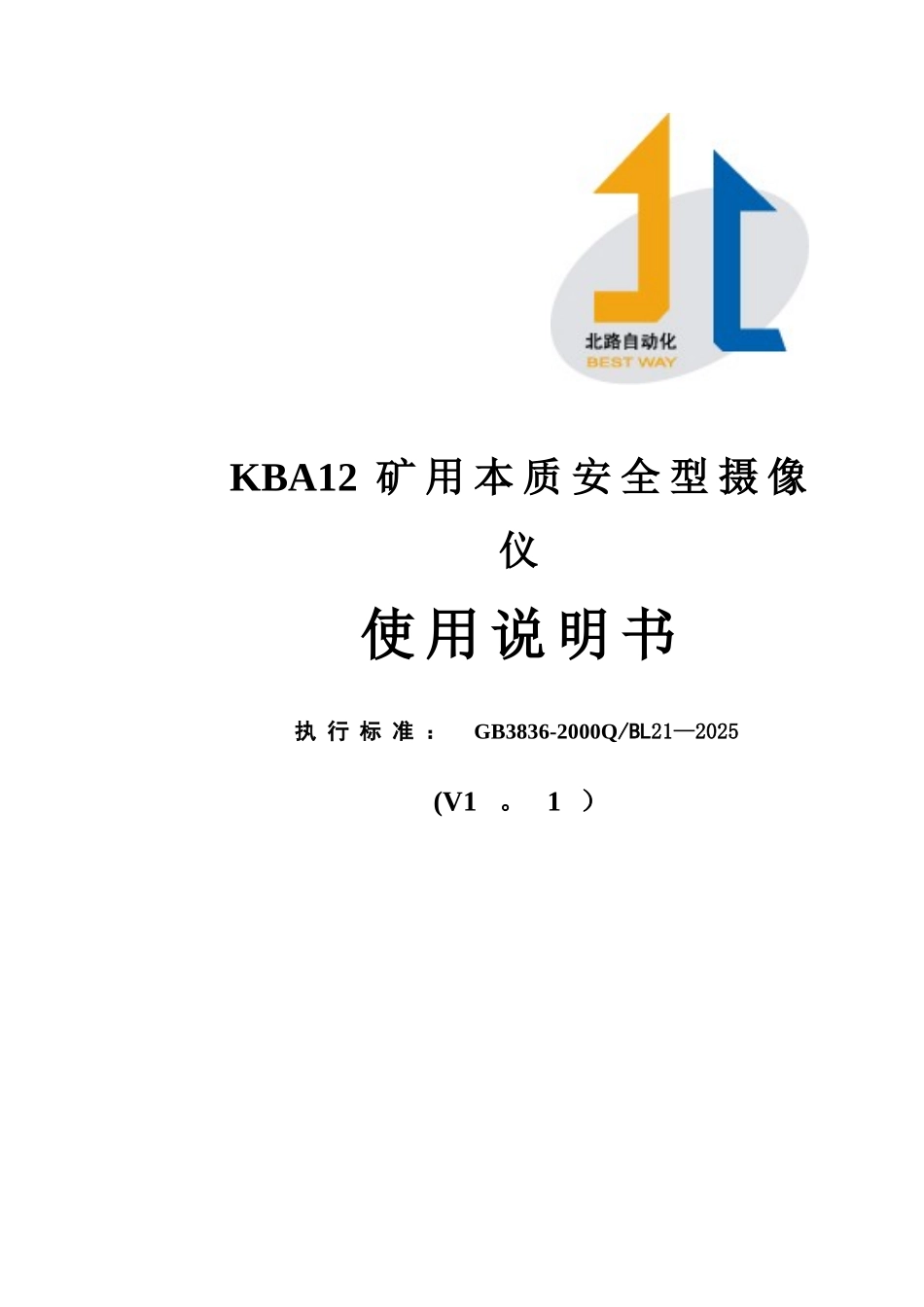

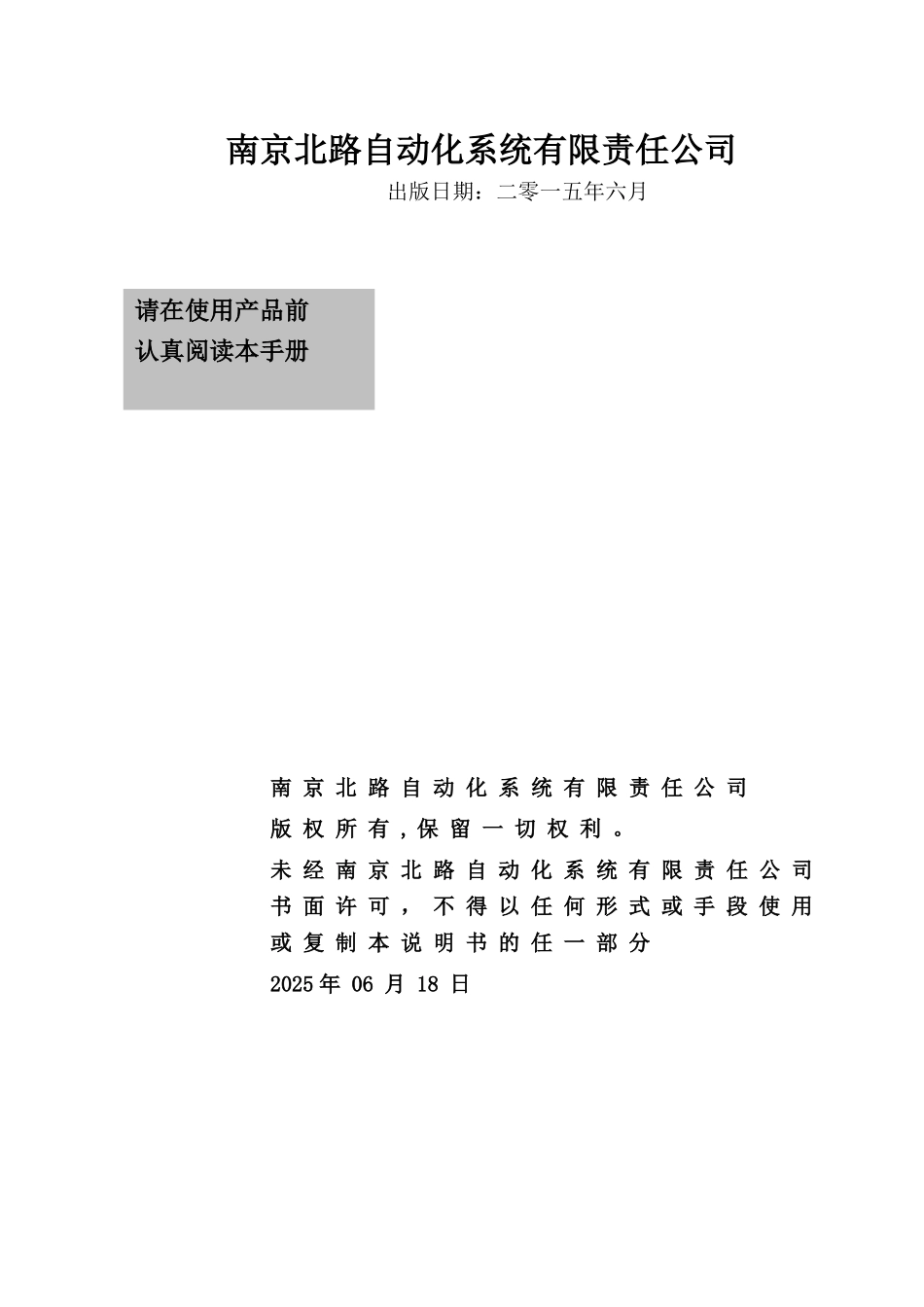

KBA12 矿 用 本 质 安 全 型 摄 像仪使 用 说 明 书执 行 标 准 ：GB3836-2000Q/BL21—2025(V1 。 1 ）南京北路自动化系统有限责任公司出版日期：二零一五年六月南 京 北 路 自 动 化 系 统 有 限 责 任 公 司版 权 所 有 , 保 留 一 切 权 利 。未 经 南 京 北 路 自 动 化 系 统 有 限 责 任 公 司书 面 许 可 ， 不 得 以 任 何 形 式 或 手 段 使 用或 复 制 本 说 明 书 的 任 一 部 分2025 年 06 月 18 日请在使用产品前认真阅读本手册目 录1产 品 概 述12工 作 环 境23主 要 技 术 参 数34安 装 、 调 试35使 用 及 操 作106维 修117运 输 、 贮 存128注 意 事 项129开 箱 检 查1210联 系 方 式131产品概述1.1产品功能本公司推出的 KBA12 矿用本质安全型摄像仪按 GB3836。1—2025《爆炸性环境第 1 部分：设备通用要求》、GB3836.4—2025《爆炸性环境第 4 部分：由本质安全型 “i”保护的设备》及《KBA12 矿用本安型摄像仪企业标准》设计制造，是矿用本安型电气设备，可用于煤矿井下有瓦斯、煤尘爆炸危险场所。本摄像仪具有体积小，重量轻，低照度，高清楚度，传输距离远，是煤矿井下工业电视系统中的优良摄像仪。尺寸：长（mm）×宽（mm）×高（mm）=319×200×184重量:约 5kg1.2用途特点KBA12 矿用本质安全型摄像仪是工业电视系统中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，用于以太网实时传输数字视频的多媒体服务器，通过光纤将实时图像通过网络进行传输.结构紧凑，体积小，重量轻，防爆,抗震，防潮，适合于煤矿井下使用.1.3防爆型式及标志防爆型式:矿用本质安全型防爆标志: ExibⅠ1.4型号及含义2工作环境a)气压：80KPa～106KPab)环境温度：0℃~+40℃c)平均相对湿度:不大于 95％ (+25℃）d)无显著振动和冲击的地方e） 有瓦斯和煤尘爆炸危险的煤矿井下3主要技术参数3.1供电a）额定工作电压：DC12V b)工作电流：≤900mA 3.2成像参数a）分辨率：1080P（MAX）b）灰度:≥ 7 级c) 镜头：2.8mm～ 12mm ＠F1.4d） 高级功能：强光抑制、背光补偿、宽动态、数字降噪、移动侦测3.3以太网电接口a)接口数量：2；b)接口形式：RJ45c)传输方式:全双工 TCP/IP 电信号传输;d)传输速率:10/100Mbps 自适应；e)信号工作电压峰峰值：1V～5V；f) 最大传输距离：100m。（使...
