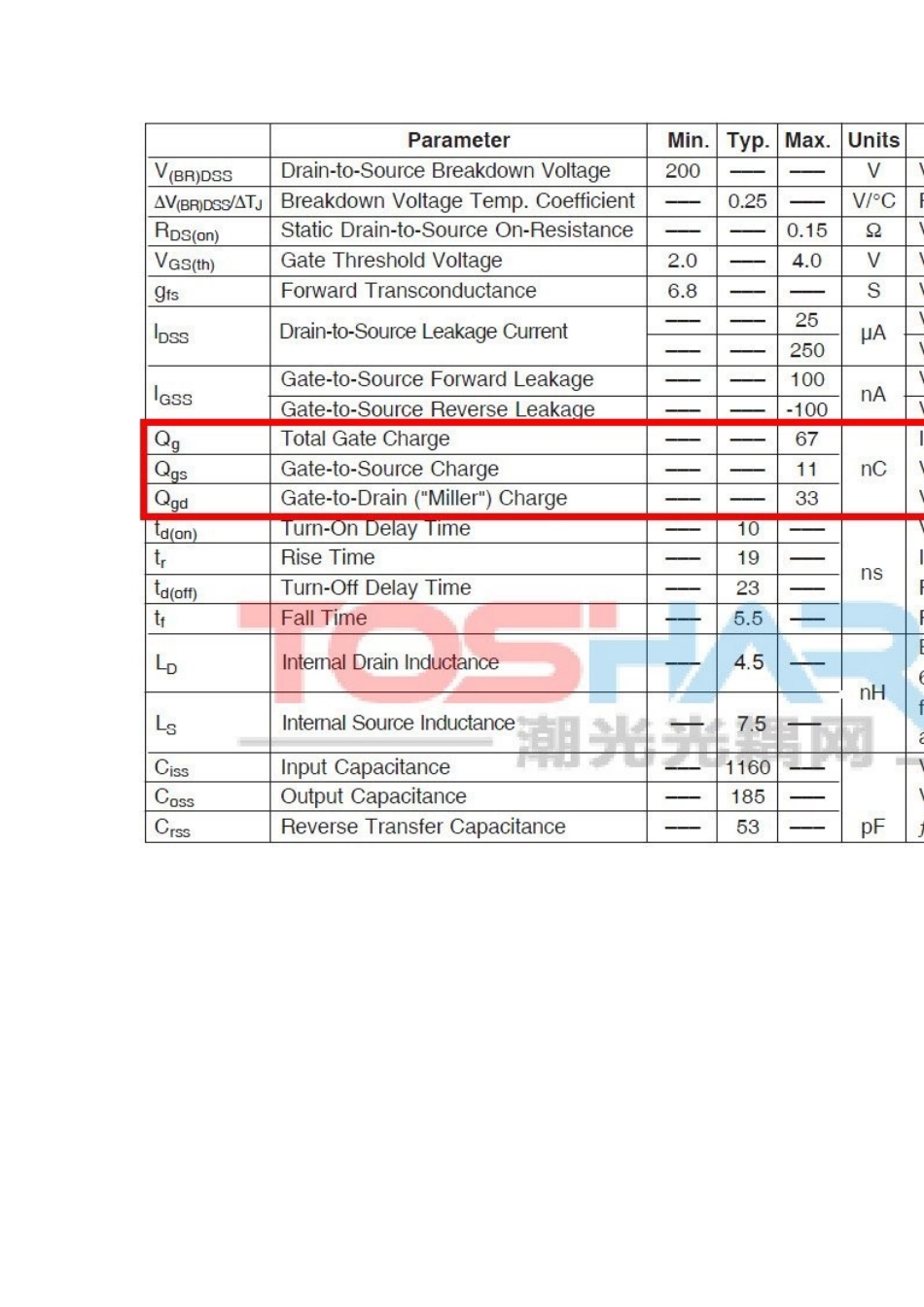

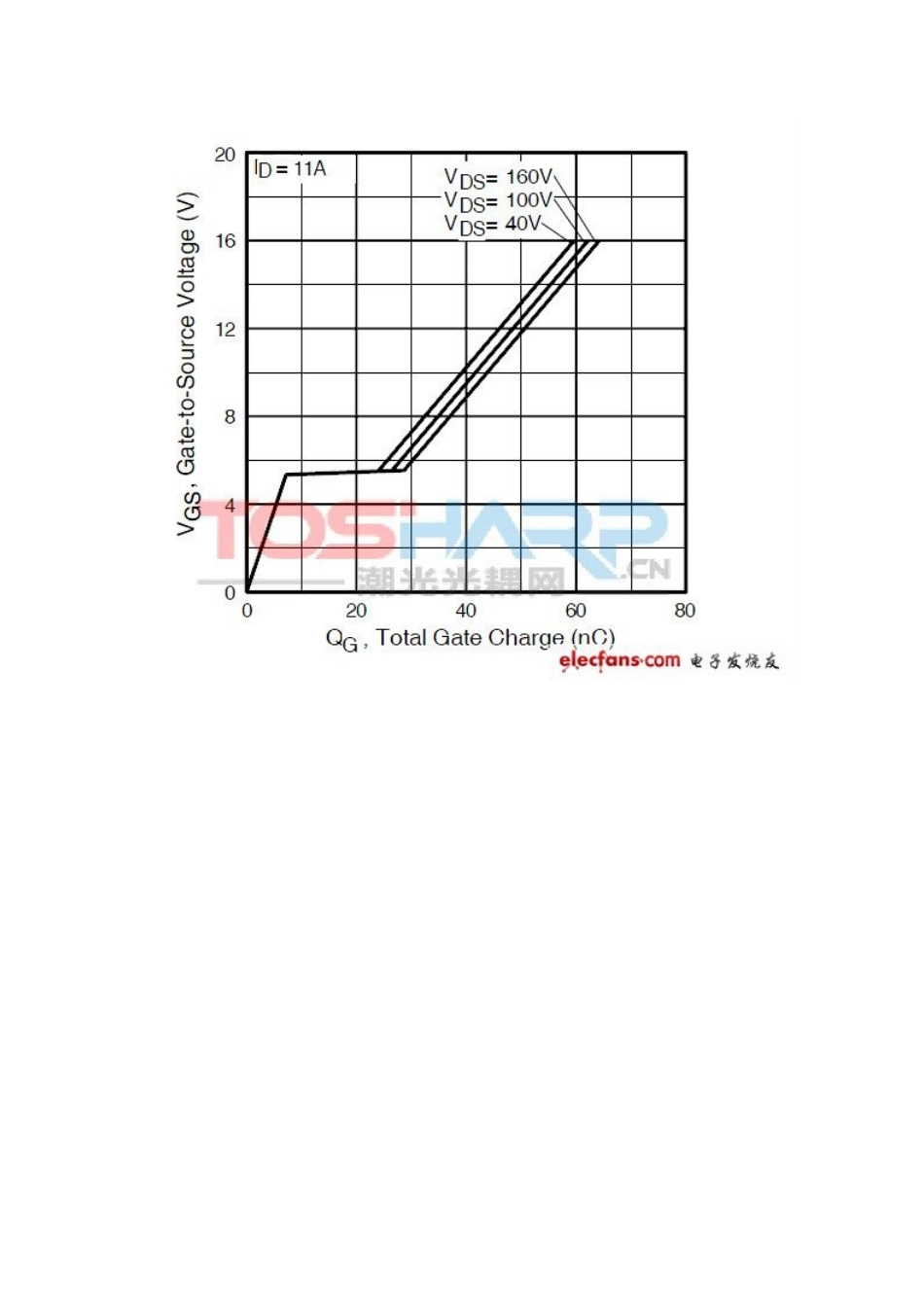

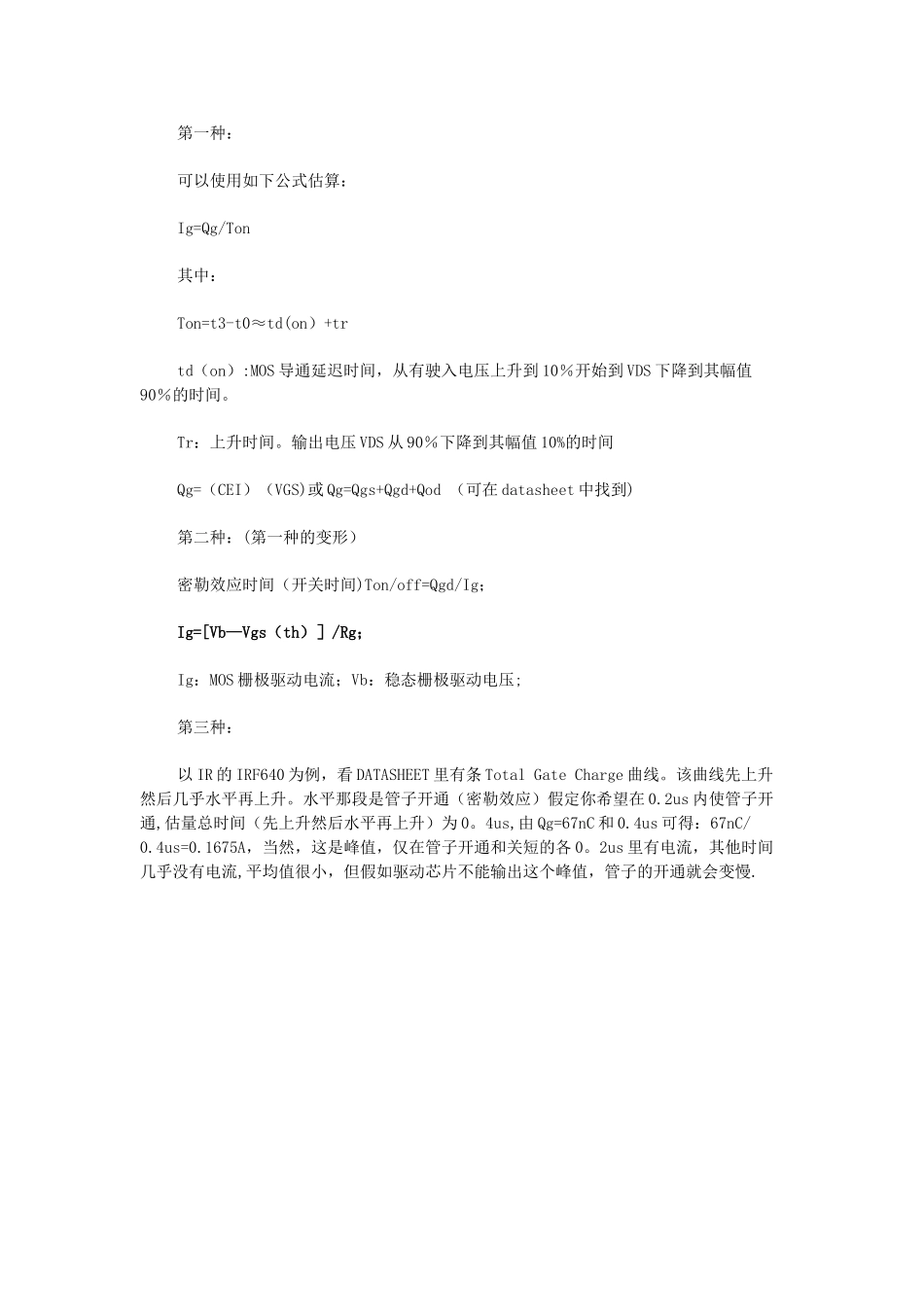

第一种:可以使用如下公式估算:Ig=Qg/Ton其中:Ton=t3-t0≈td(on)+trtd(on):MOS 导通延迟时间,从有驶入电压上升到 10%开始到 VDS 下降到其幅值90%的时间。Tr:上升时间。输出电压 VDS 从 90%下降到其幅值 10%的时间Qg=(CEI)(VGS)或 Qg=Qgs+Qgd+Qod (可在 datasheet 中找到) 第二种:(第一种的变形)密勒效应时间(开关时间)Ton/off=Qgd/Ig;Ig=[Vb—Vgs(th)]/Rg;Ig:MOS 栅极驱动电流;Vb:稳态栅极驱动电压; 第三种:以 IR 的 IRF640 为例,看 DATASHEET 里有条 Total Gate Charge 曲线。该曲线先上升然后几乎水平再上升。水平那段是管子开通(密勒效应)假定你希望在 0.2us 内使管子开通,估量总时间(先上升然后水平再上升)为 0。4us,由 Qg=67nC 和 0.4us 可得:67nC/0.4us=0.1675A,当然,这是峰值,仅在管子开通和关短的各 0。2us 里有电流,其他时间几乎没有电流,平均值很小,但假如驱动芯片不能输出这个峰值,管子的开通就会变慢.
