N95口罩机调机操作说明

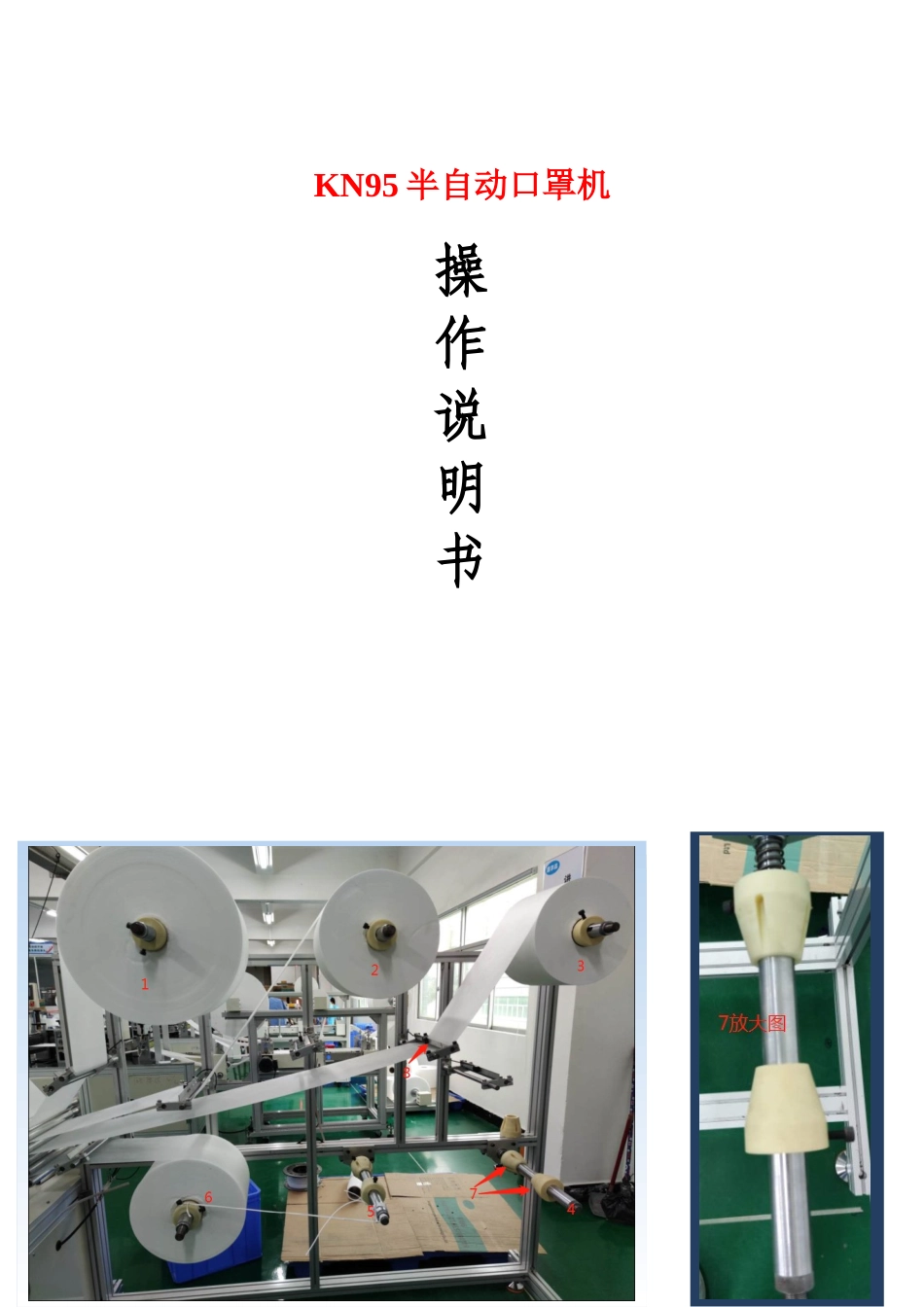

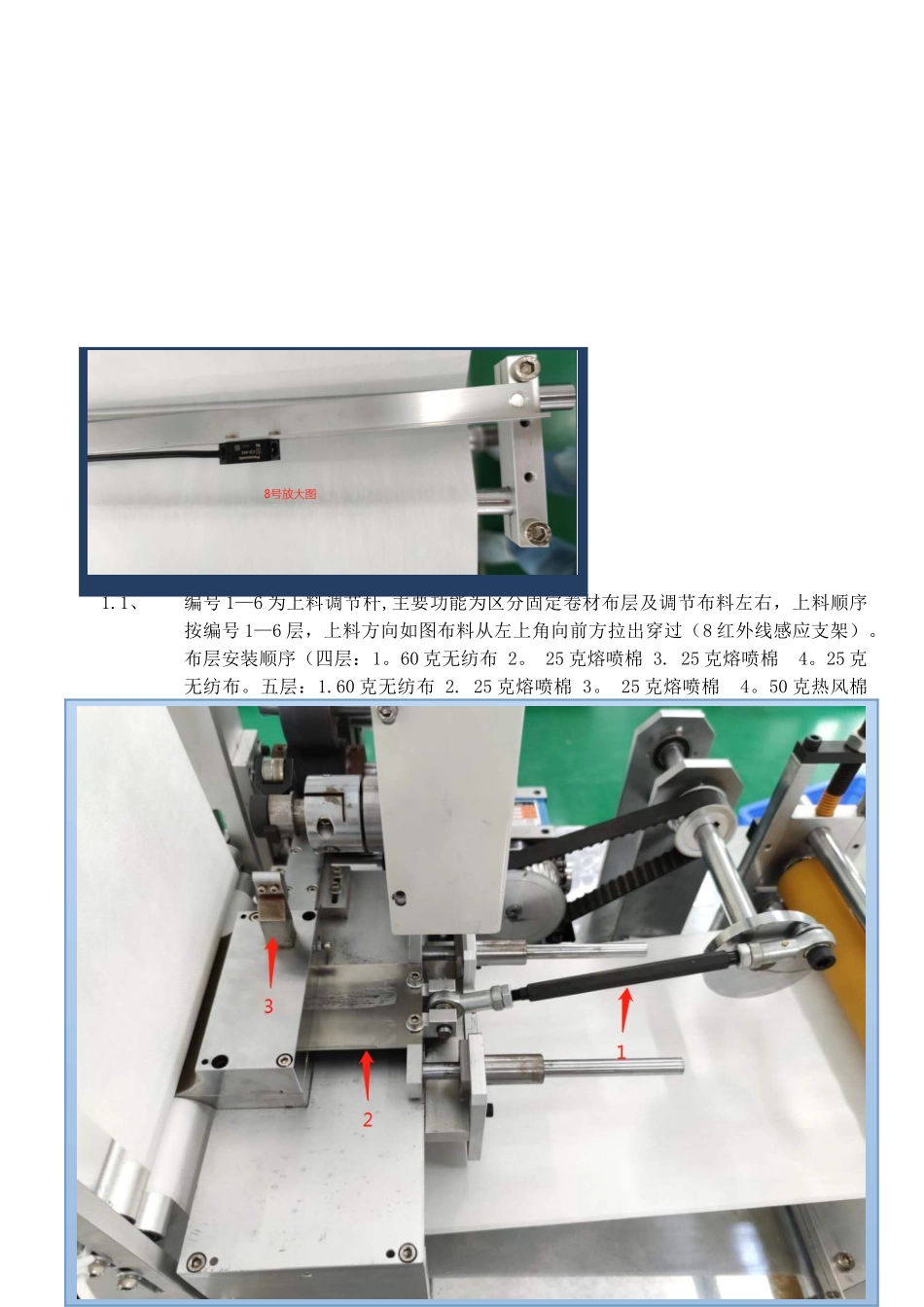

KN95 半自动口罩机操作说明书 一、主要结构及图片说明:1。 料架： 1.1、编号 1—6 为上料调节杆,主要功能为区分固定卷材布层及调节布料左右，上料顺序按编号 1—6 层，上料方向如图布料从左上角向前方拉出穿过（8 红外线感应支架）。布层安装顺序（四层：1。60 克无纺布 2。 25 克熔喷棉 3. 25 克熔喷棉 4。25 克无纺布。五层：1.60 克无纺布 2. 25 克熔喷棉 3。 25 克熔喷棉 4。50 克热风棉 5.25 克无纺布）1.2、编号 7 为紧固嘴,主要功能为固定布料及调节布料左右偏差，紧固方式为把布料中间滚筒穿在调节杆上，一边紧固嘴完全对准布料滚筒,然后装一另外一边，两边向中间用力顶住，然后锁紧紧固嘴上的六角螺丝.1.3、编号 8 为红外线感应支架，主要功能为红外线感应缺料, 穿料方式按图片。 2。鼻梁条切送装置:2.1、 编号 1 为送料连接杆，主要功能为连接顶送舌片，控制送料距离。2.2、 编号 2 为鼻梁条顶送舌片，主要功能为鼻梁条切断后，送到布层中间。2.3、 编号 3 为鼻梁条切刀，主要功能为按规定长度切断鼻梁条2。4、 常见故障及排除：2.4.1、鼻梁条没有在鼻梁条框内向前出框如右图:检查 1 送料连接杆，向前送料过长，排除方法把连接杆取下，把连接杆上的调节螺丝顺时针拧 1 到 2 圈,使其送料距离减短。2。4。2 鼻梁条没有在鼻梁条框内向后出框如右图：检查 1 送料连接杆，向前送料过短，排除方法把连接杆取下，把连接杆上的调节螺丝顺时针拧 1 到 2 圈，使其送料距离加长.2.4。3 无鼻梁条如右图：检查 2 送料舌片是否平整,跟其它地方有明显摩擦卡住。排除方法解决舌片平整或更换舌片.检查 3 切刀是否很顺畅的上下弹起，如否 2 原因引起，1 切刀弹簧是否因长时间使用弹力减弱，2 切刀与弹簧固定件是否有段差。检查鼻梁条送料系统是否卡料及缺料。3。齿模： 3.1、编号 1 为超声波齿模，主要功能为在布面上通过超声波焊出口罩的平面形状. 3。2、编号 2 为超声波齿印深浅调节旋扭，主要功能通过此旋扭调节布面齿印的深浅，过深把旋 扭逆时针方向调松,过浅反把旋扭顺时针方向调紧,（齿印深浅标准一定为半透明为佳) 3。3、编号 3 超声波口罩平面成型，此平面两边两条齿印很关键,假如只有一边有，另一边无， 就容易产生如下图不良(外型因布料没有拉紧，刀模裁切后出现毛刺）4.布料分中调节螺杆： 4。1、编号 1 为布料分中调节螺杆，主要功能为调节布料分中。4。2...
