NICE3000NEW全系列电气调试说明书

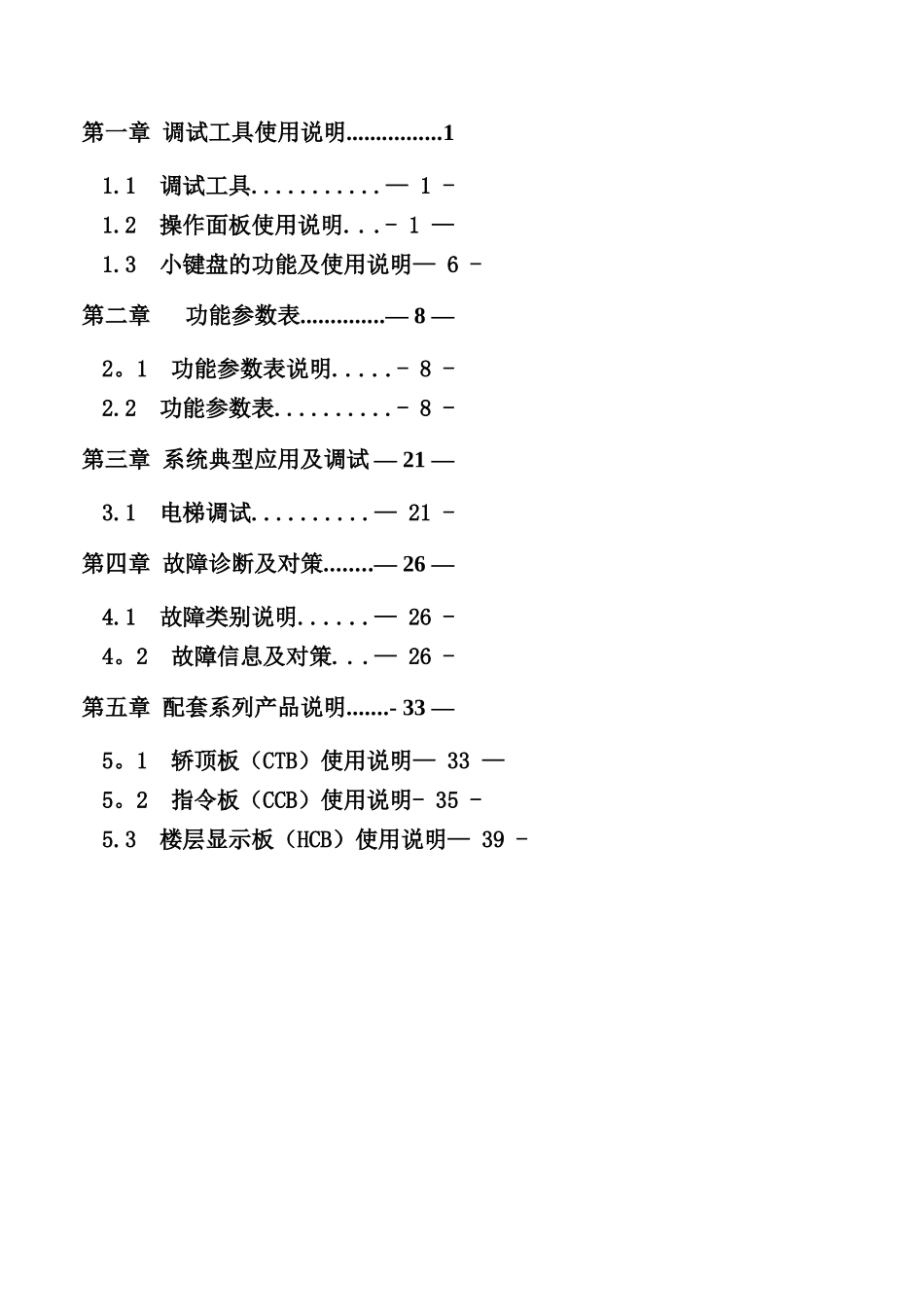

电 气 调 试 说 明 书(NICE3000new 全系列电梯控制系统）松 日 电 梯 有 限 公 司松日SONGRI ELEVATOR目 录第一章 调试工具使用说明................11.1 调试工具...........— 1 -1.2 操作面板使用说明. . .- 1 —1.3 小键盘的功能及使用说明— 6 -第二章 功能参数表..............— 8 —2。1 功能参数表说明.....- 8 -2.2 功能参数表..........- 8 -第三章 系统典型应用及调试 — 21 —3.1 电梯调试..........— 21 -第四章 故障诊断及对策........— 26 —4.1 故障类别说明......— 26 -4。2 故障信息及对策. . .— 26 -第五章 配套系列产品说明.......- 33 —5。1 轿顶板（CTB）使用说明— 33 —5。2 指令板（CCB）使用说明- 35 -5.3 楼层显示板（HCB）使用说明— 39 -图 1-1 操作面板示意第一章调试工具使用说明1.1 NICE3000new电梯一体化控制器调试工具NICE3000new 电梯一体化控制器的调试工具共有 4 种：操作控制及信息显示面板（以下简称操作面板）、主控制板 MCB 上的小键盘（以下简称小键盘）、NICE3000new 上位机监控软件以及 PDA(掌上电脑)监控软件。本章将针对常用的操作面板、小键盘进行说明.1。2 操作面板使用说明用户通过操作面板可以对 NICE3000new 电梯一体化控制器进行功能参数修改、工作状态监控和操作面板运行时的控制（起动、停止)等操作。1.2。1 操作面板的外观及各功能区说明操作面板外观如图1—1：1、功能指示灯说明:RUN 灯亮时表示NICE3000new电梯一体化控制器处于运转状态。LOCAL/REMOT 保留。FWD/REV 电梯上下行指示灯：灯亮表示电梯下行,灯灭表示电梯上行。TUNE/TC 调谐指示灯，灯亮表示处于调谐状态。2、数码显示区：5位LED显示，可显示运行速度、母线电压等参数。3、单位指示灯说明：所点亮指示灯所对应的单位既表示数码显示区所显示数值的单位，当两灯同时亮时表示两灯下方中间处的单位值。Hz 频率单位A电流单位V 电压单位RPM 转速单位 % 百分数 4、 操作面板键盘按钮说明:按键名称功能PRG编程键一级菜单的进入和退出,快捷参数删除ENTER确认键逐级进入菜单画面、设定参数确认∧递增键数据或功能码的递增∨递减键数据或功能码的递减>>移位键在停机状态和运行状态下,可以循环选择LED的显示参数；在修改参数时，可以选择参数的修改位RUN运行键在键盘操作方式下，用于启动运行STOP/RESET停止/复位键盘操作运行状态时...
