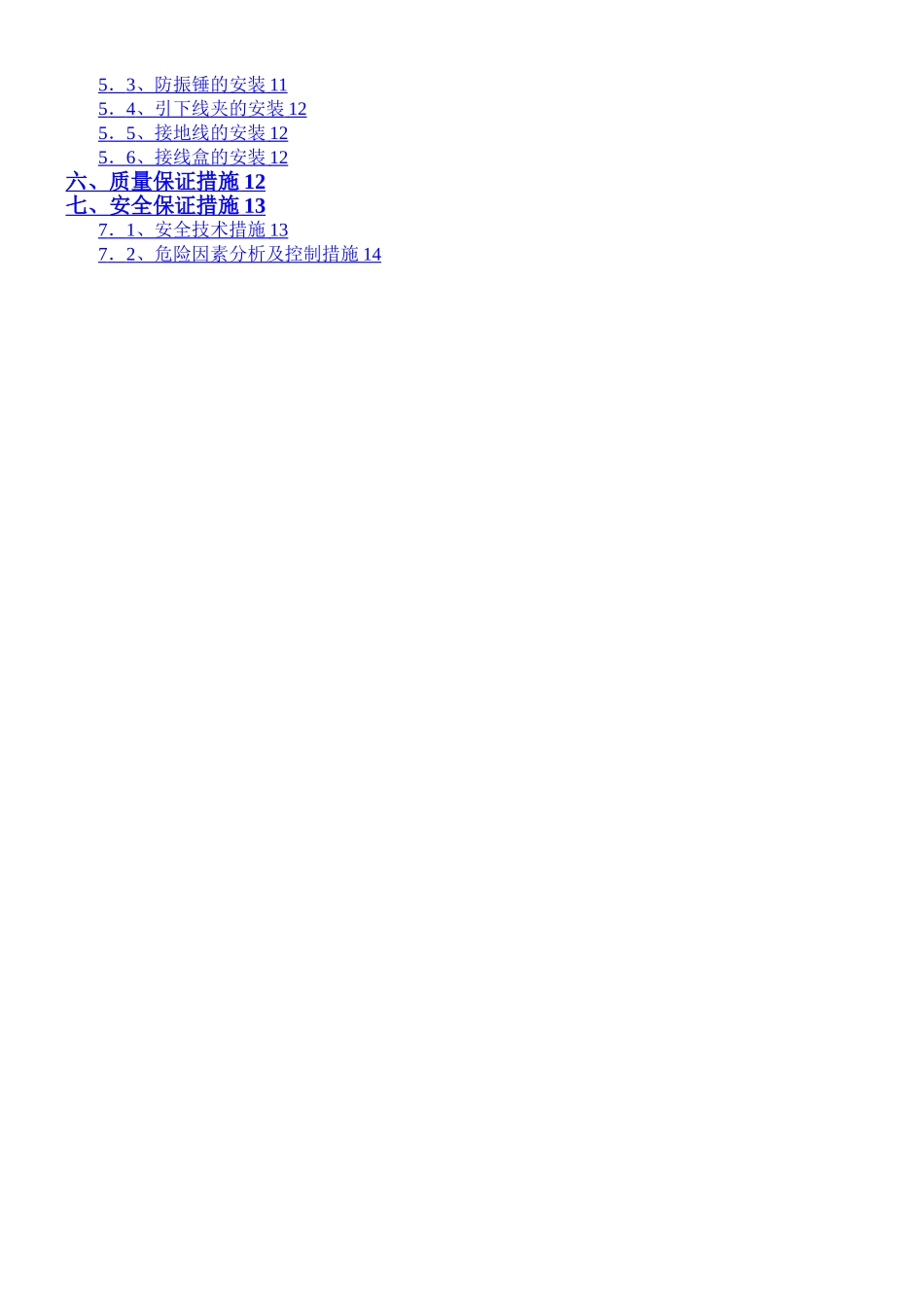

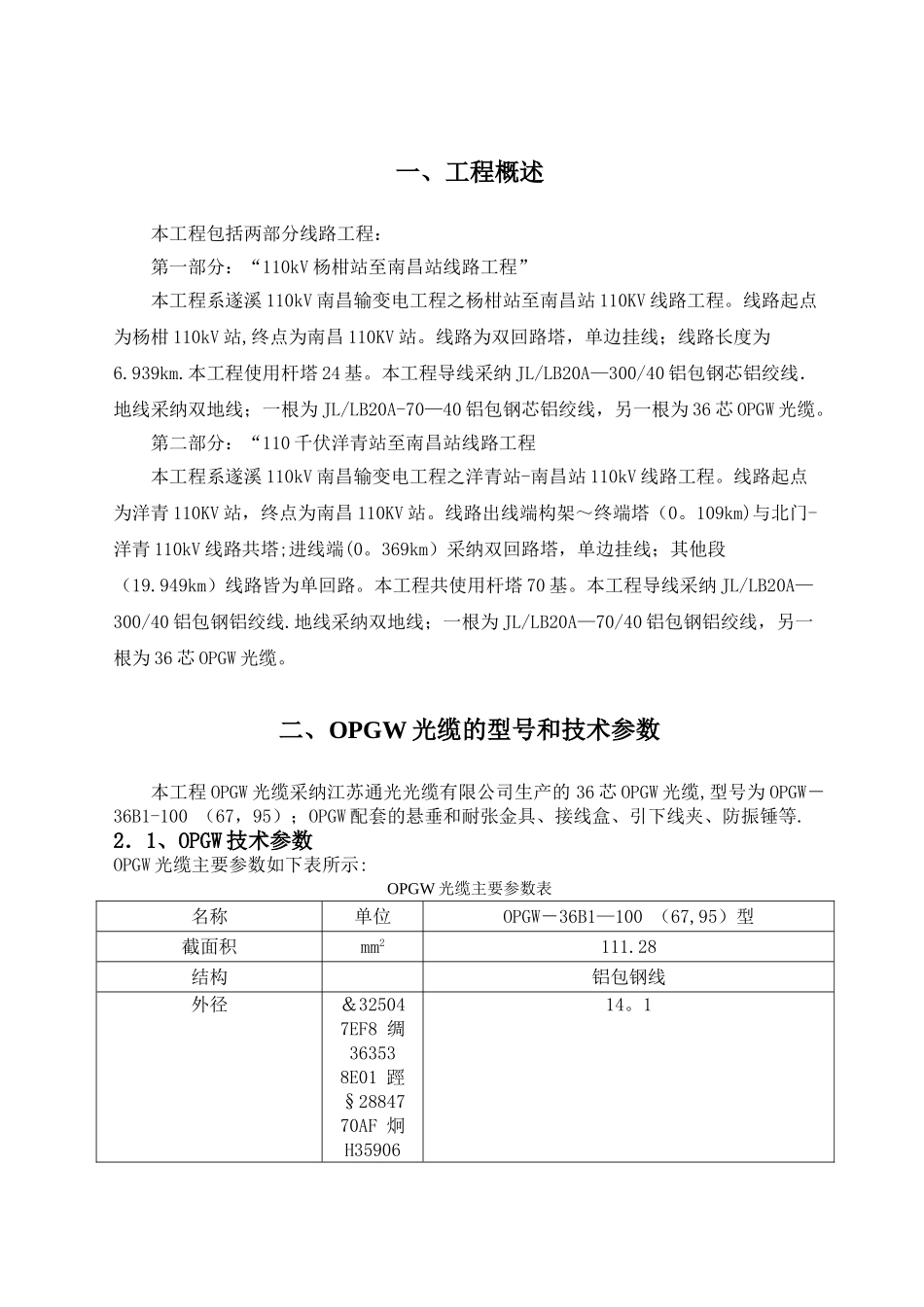

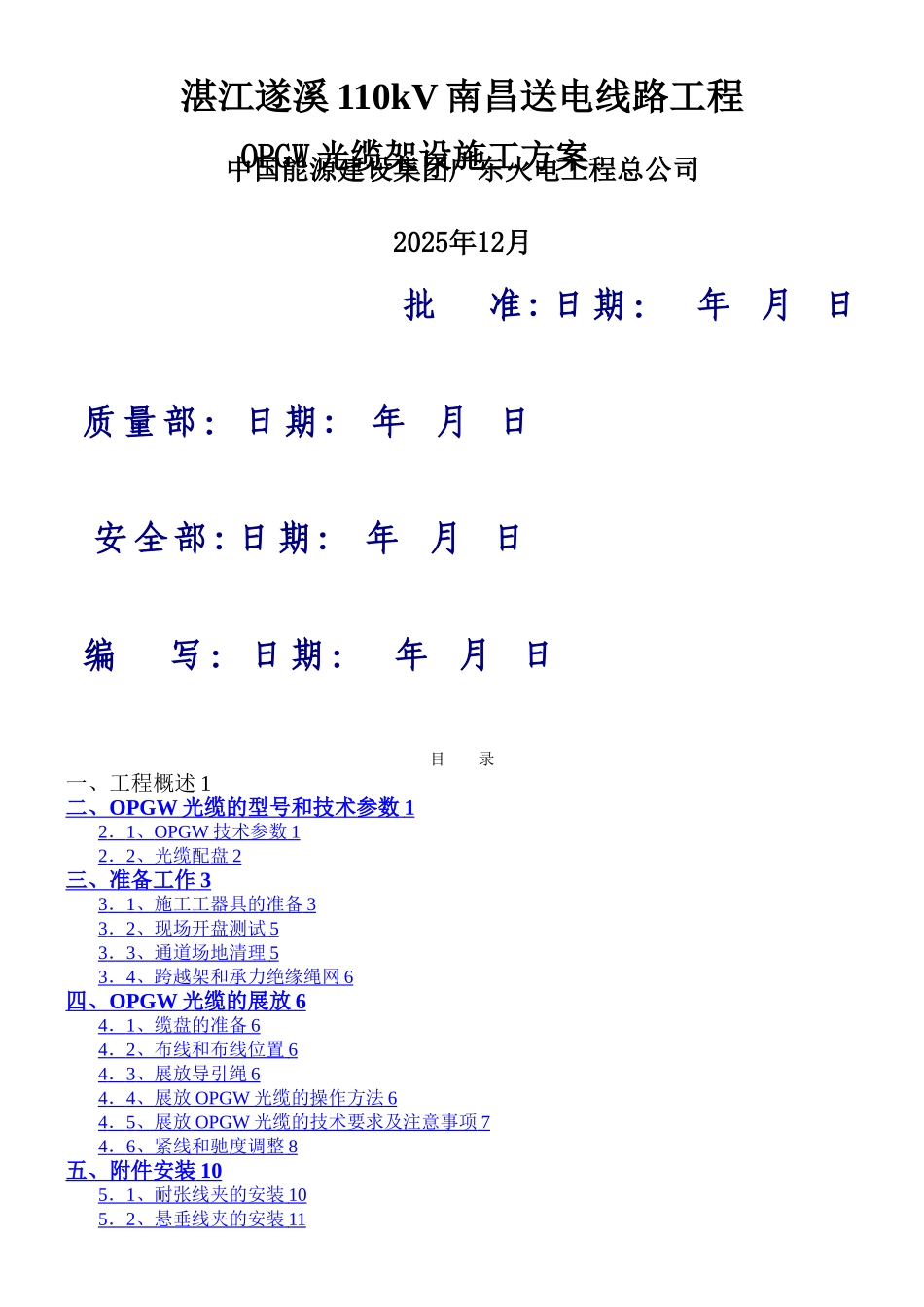

湛江遂溪 110kV 南昌送电线路工程中国能源建设集团广东火电工程总公司 2025年12月批 准 : 日 期 ： 年 月 日质 量 部 ： 日 期 : 年 月 日安 全 部 : 日 期 : 年 月 日编 写 ： 日 期 ： 年 月 日目 录一、工程概述 1二、 OPGW 光缆的型号和技术参数 1 2 ． 1 、 OPGW 技术参数 1 2 ． 2 、光缆配盘 2 三、准备工作 3 3 ． 1 、施工工器具的准备 3 3 ． 2 、现场开盘测试 5 3 ． 3 、通道场地清理 5 3 ． 4 、跨越架和承力绝缘绳网 6 四、 OPGW 光缆的展放 6 4 ． 1 、缆盘的准备 6 4 ． 2 、布线和布线位置 6 4 ． 3 、展放导引绳 6 4 ． 4 、展放 OPGW 光缆的操作方法 6 4 ． 5 、展放 OPGW 光缆的技术要求及注意事项 7 4 ． 6 、紧线和驰度调整 8 五、附件安装 10 5 ． 1 、耐张线夹的安装 10 5 ． 2 、悬垂线夹的安装 11 OPGW 光缆架设施工方案5 ． 3 、防振锤的安装 11 5 ． 4 、引下线夹的安装 12 5 ． 5 、接地线的安装 12 5 ． 6 、接线盒的安装 12 六、质量保证措施 12 七、安全保证措施 13 7 ． 1 、安全技术措施 13 7 ． 2 、危险因素分析及控制措施 14 一、工程概述本工程包括两部分线路工程：第一部分：“110kV 杨柑站至南昌站线路工程”本工程系遂溪 110kV 南昌输变电工程之杨柑站至南昌站 110KV 线路工程。线路起点为杨柑 110kV 站,终点为南昌 110KV 站。线路为双回路塔，单边挂线；线路长度为6.939km.本工程使用杆塔 24 基。本工程导线采纳 JL/LB20A—300/40 铝包钢芯铝绞线．地线采纳双地线；一根为 JL/LB20A-70—40 铝包钢芯铝绞线，另一根为 36 芯 OPGW 光缆。第二部分：“110 千伏洋青站至南昌站线路工程本工程系遂溪 110kV 南昌输变电工程之洋青站-南昌站 110kV 线路工程。线路起点为洋青 110KV 站，终点为南昌 110KV 站。线路出线端构架～终端塔（0。109km)与北门-洋青 110kV 线路共塔;进线端(0。369km）采纳双回路塔，单边挂线；其他段（19.949km）线路皆为单回路。本工程共使用杆塔 70 基。本工程导线采纳 JL/LB20A—300/40 铝包钢铝绞线.地线采纳双地线；一根为 JL/LB20A—70/40 铝包钢铝绞线，另一根为 36 芯 OPGW 光缆。二、OPGW 光缆的型号和技术参数本工程 OPGW 光缆采纳江苏通光光缆有限公司生产...
