PKPM出全套结构施工图截图过程

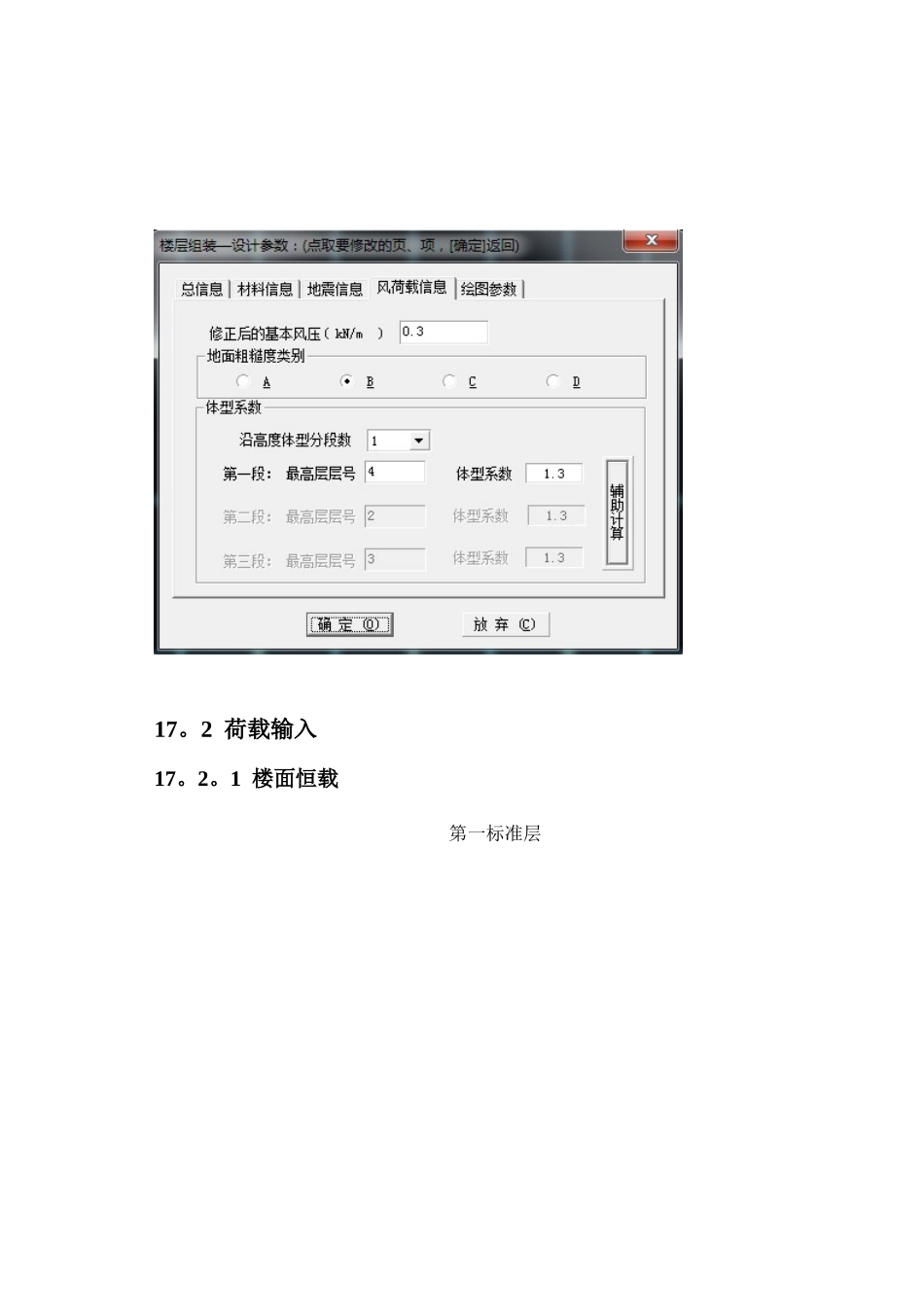

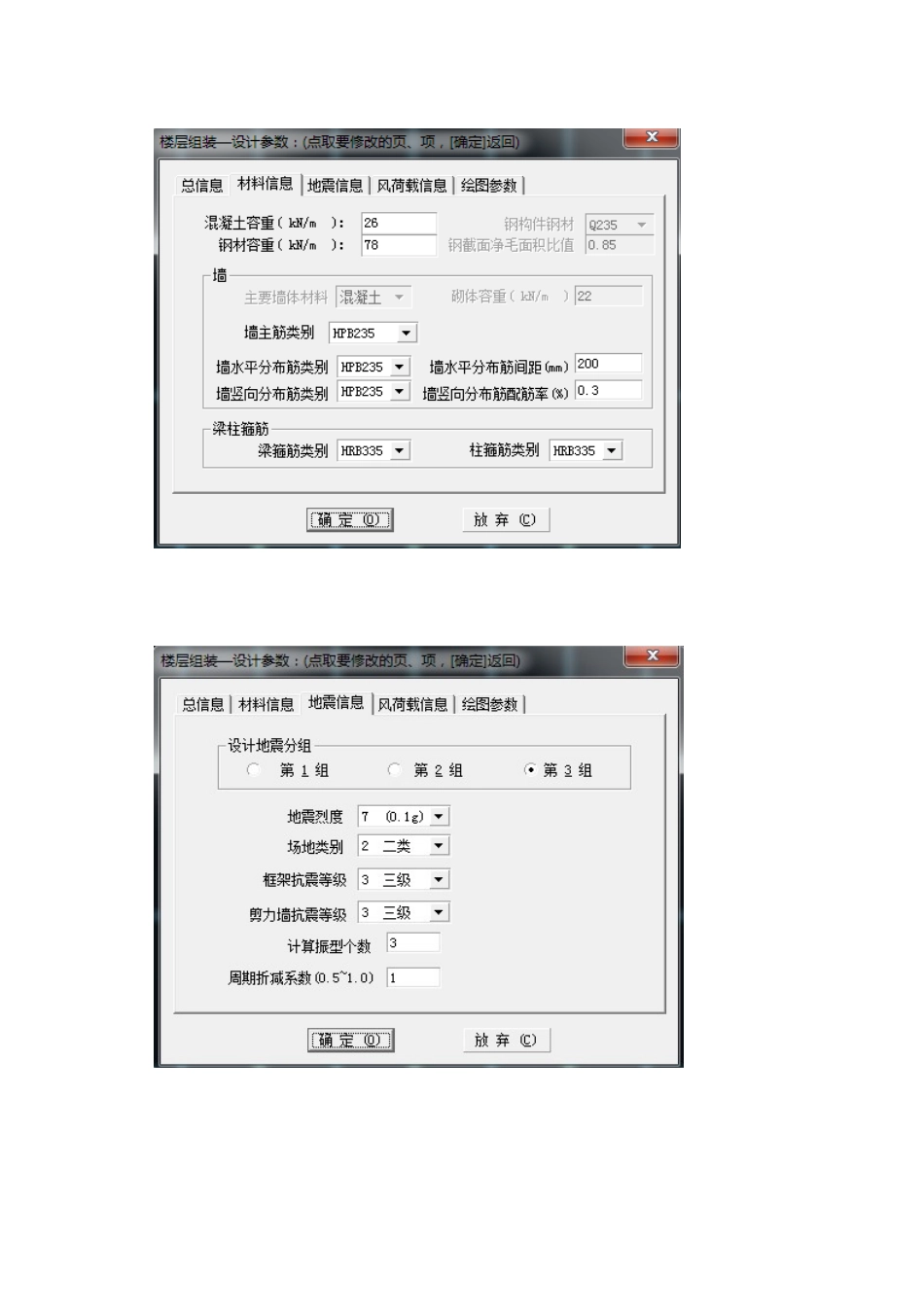

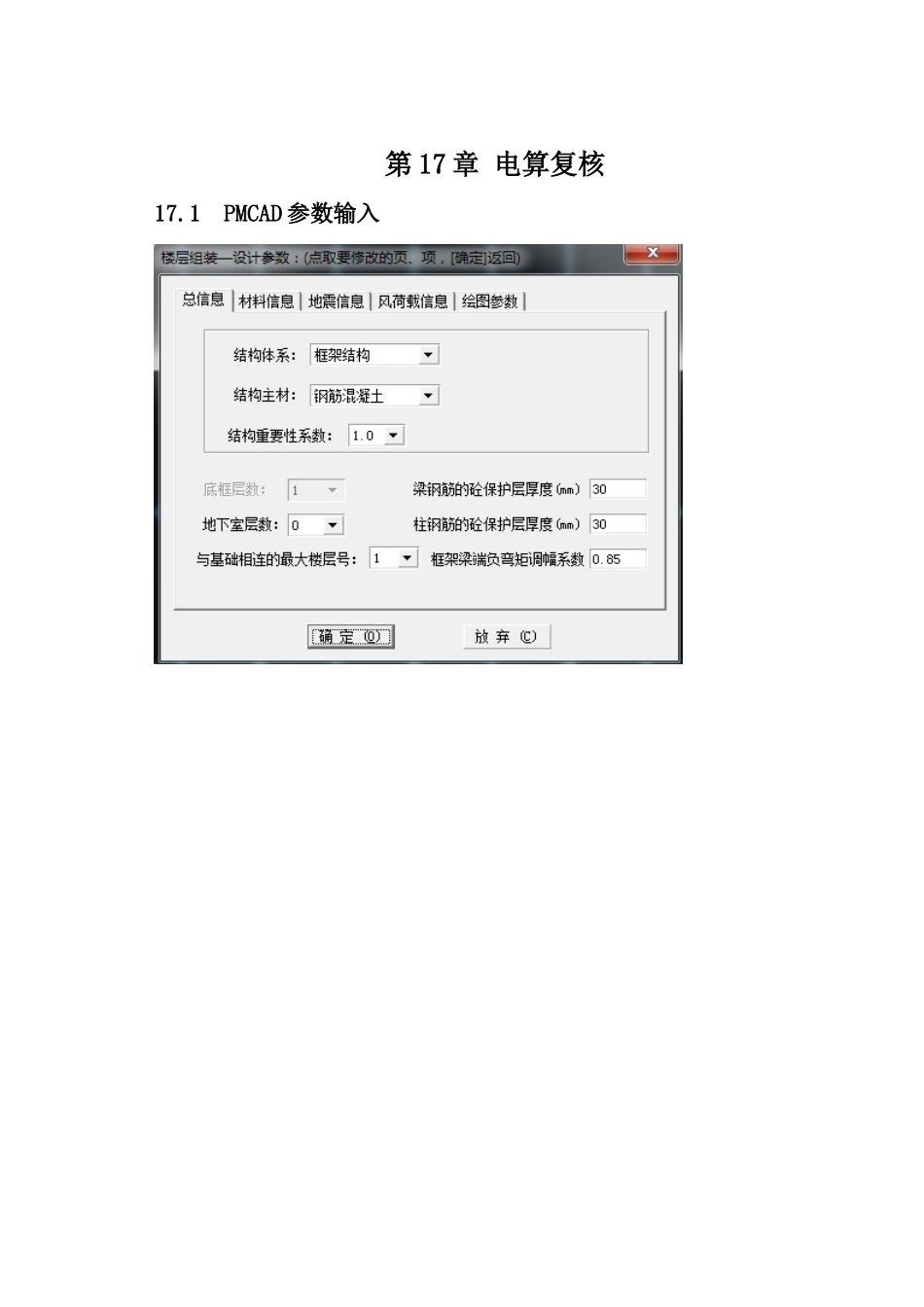

第 17 章 电算复核17.1 PMCAD 参数输入17。2 荷载输入17。2。1 楼面恒载第一标准层第二标准层第三标准层17.2.2 楼面活载第一标准层第二标准层第三标准层17。3 整楼模型17.4 SATWE 计算17。4.1 分析与设计参数补充定义（必须执行）17.4。2 生成 SATWE 数据文件及数据检查(必须执行）17。4。3 SATWE 计算控制参数17.4。4 SATWE 结果的文本输出17.4。4.1 结构设计信息 /////////////////////////////////////////////////////////////////////////// ｜ 公司名称: | | ｜ | 建筑结构的总信息 ｜ | SATWE 中文版 ｜ ｜ 文件名： WMASS.OUT | ｜ | ｜工程名称 ： 设计人 : | ｜工程代号 ： 校核人 : 日期:2025/ 6/ 9 ｜ /////////////////////////////////////////////////////////////////////////// 总信息 .....。。..。.。。...。。。。.。.。....。...。。。。。。。.....。. 结构材料信息： 钢砼结构 混凝土容重 (kN/m3）： Gc = 26。00 钢材容重 （kN/m3）： Gs = 78。00 水平力的夹角 (Rad）: ARF = 0。00 地下室层数： MBASE= 0 竖向荷载计算信息: 按模拟施工加荷计算方式 风荷载计算信息： 不计算风荷载 地震力计算信息： 计算 X,Y 两个方向的地震力 特别荷载计算信息： 不计算 结构类别： 框架结构 裙房层数： MANNEX= 0 转换层所在层号： MCHANGE= 0 墙元细分最大控制长度（m) DMAX= 2.00 墙元侧向节点信息： 内部节点 是否对全楼强制采纳刚性楼板假定 否 采纳的楼层刚度算法 层间剪力比层间位移算法 风荷载信息 。...。.。。。....。。.。。。.。....。。.。..。..。。。..。。。 修正后的基本风压 (kN/m2）： WO = 0.30 地面粗糙程度: B 类 结构基本周期（秒）: T1 = 0.00 体形变化分段数: MPART= 1 各段最高层号： NSTi = 4 各段体形系数： USi = 1。30 地震信息 ..。.。.。...。。.。..。。...。.....。。。..。。..。.。..。.。 振型组合方法(CQC 耦联;SRSS 非耦联) CQC 计算振型数: NMODE= 12 地震烈度： NAF = 7.00 场地类别: KD = 2 设计地震分组: 三组 特征周期 TG = 0。45 多遇地震影响系数最大值 Rmax1 = 0。08 罕遇地震影响系数最大值 Rmax2 = 0.50 框架的抗震等级： NF = 3 剪力墙的抗震等级： NW = 3 活荷质量折减系数： RMC = 0.50 周期折减...
