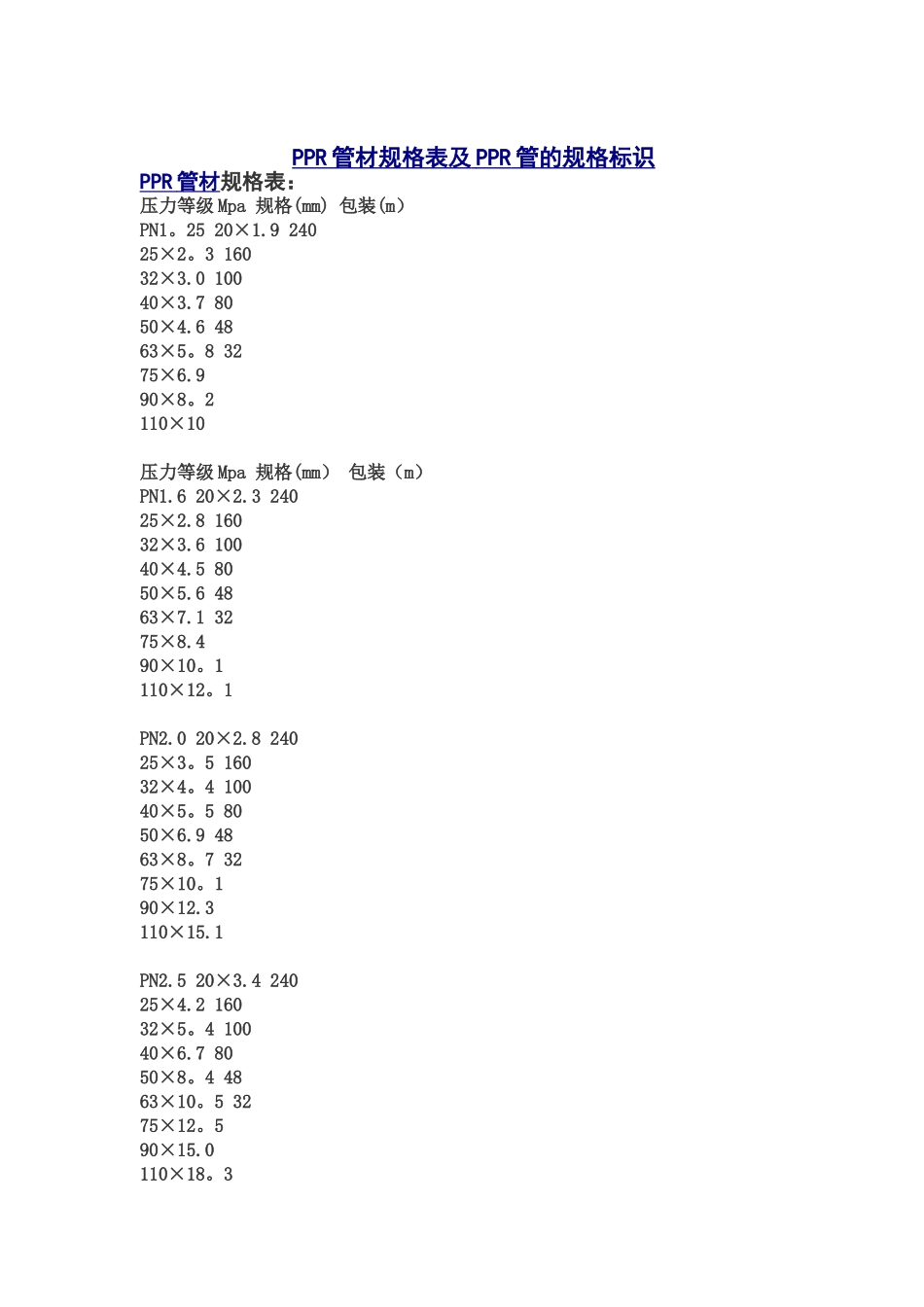

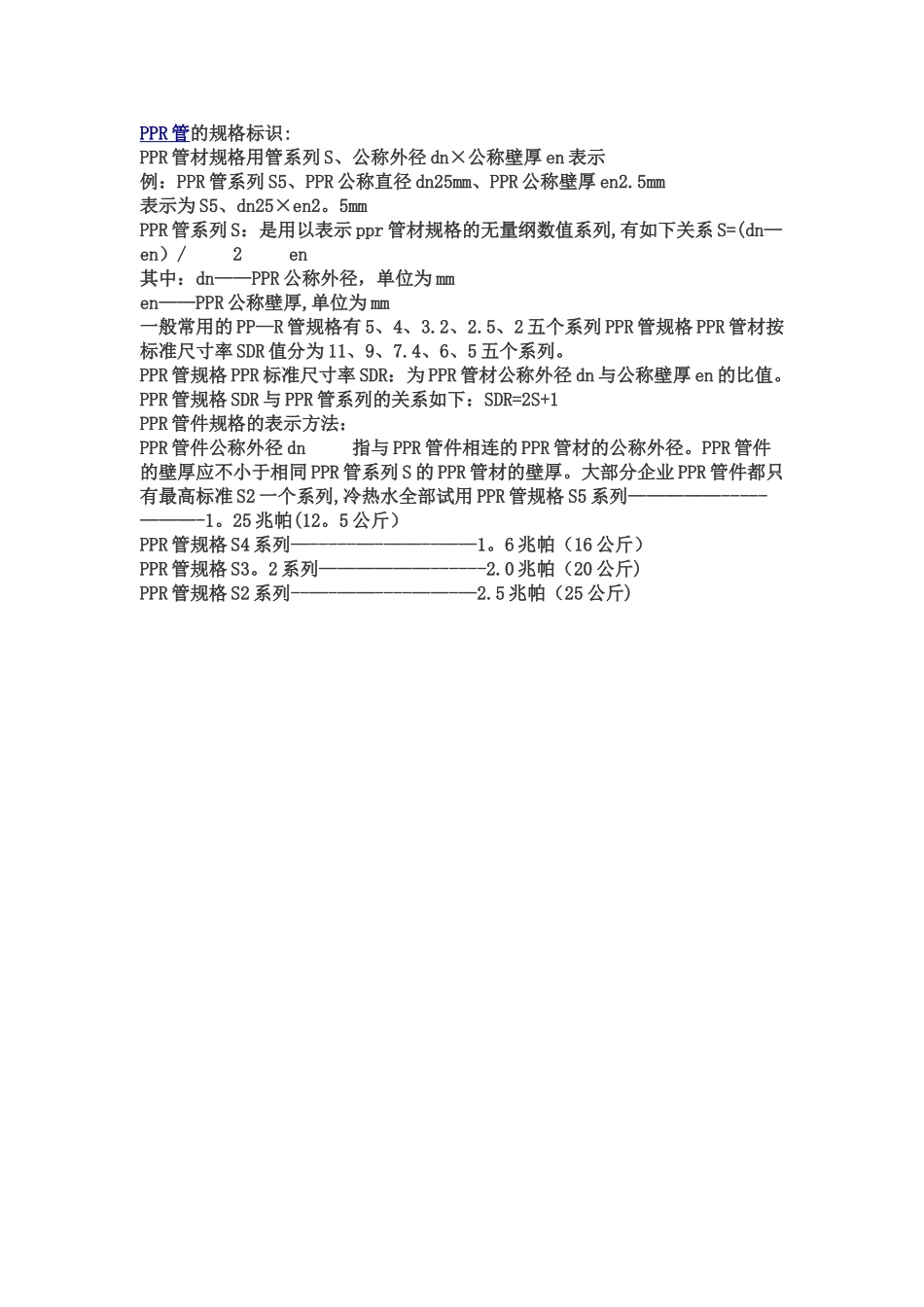

PPR 管材规格表及 PPR 管的规格标识 PPR 管材 规格表：压力等级 Mpa 规格(mm) 包装(m）PN1。25 20×1.9 24025×2。3 16032×3.0 10040×3.7 8050×4.6 4863×5。8 3275×6.9 90×8。2 110×10 压力等级 Mpa 规格(mm） 包装（m）PN1.6 20×2.3 24025×2.8 16032×3.6 10040×4.5 8050×5.6 4863×7.1 3275×8.4 90×10。1 110×12。1 PN2.0 20×2.8 24025×3。5 16032×4。4 10040×5。5 8050×6.9 4863×8。7 3275×10。1 90×12.3 110×15.1 PN2.5 20×3.4 24025×4.2 16032×5。4 10040×6.7 8050×8。4 4863×10。5 3275×12。5 90×15.0 110×18。3PPR 管 的规格标识:PPR 管材规格用管系列 S、公称外径 dn×公称壁厚 en 表示例：PPR 管系列 S5、PPR 公称直径 dn25mm、PPR 公称壁厚 en2.5mm表示为 S5、dn25×en2。5mm PPR 管系列 S：是用以表示 ppr 管材规格的无量纲数值系列,有如下关系 S=(dn—en）/ 2 en其中：dn——PPR 公称外径，单位为 mmen——PPR 公称壁厚,单位为 mm一般常用的 PP—R 管规格有 5、4、3.2、2.5、2 五个系列 PPR 管规格 PPR 管材按标准尺寸率 SDR 值分为 11、9、7.4、6、5 五个系列。PPR 管规格 PPR 标准尺寸率 SDR：为 PPR 管材公称外径 dn 与公称壁厚 en 的比值。PPR 管规格 SDR 与 PPR 管系列的关系如下：SDR=2S+1PPR 管件规格的表示方法：PPR 管件公称外径 dn 指与 PPR 管件相连的 PPR 管材的公称外径。PPR 管件的壁厚应不小于相同 PPR 管系列 S 的 PPR 管材的壁厚。大部分企业 PPR 管件都只有最高标准 S2 一个系列,冷热水全部试用 PPR 管规格 S5 系列—————-----———-1。25 兆帕(12。5 公斤）PPR 管规格 S4 系列—-----—-——--——1。6 兆帕（16 公斤）PPR 管规格 S3。2 系列——————------2.0 兆帕（20 公斤)PPR 管规格 S2 系列--—-——----——-—2.5 兆帕（25 公斤)
