proe5.0工程图零件族表与孔表的制作

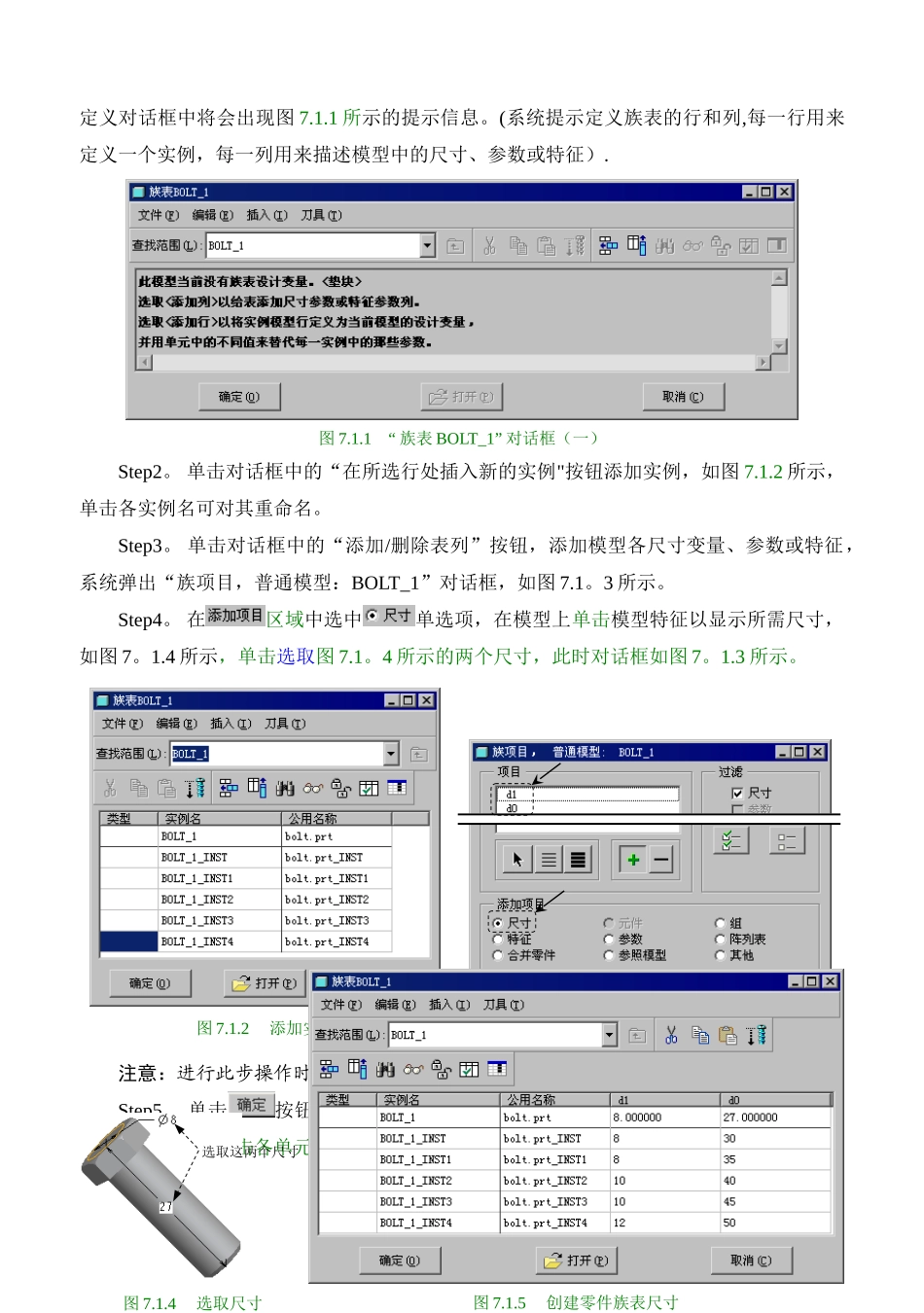

本章提要第 7 章 零件族表与孔表的制作本章介绍了如何在工程图中创建零件族表和孔表的一般步骤。主要内容包括: 创建零件的族. 在工程图中创建族表. 创建零件实例的工程图. 在工程图中创建族表。7.1 零 件 族 表在一张工程图中，通常会存在一些具有相似特征的零件，这些零件外形相似，功能相同，因而可以把它们看成是一个零件的“家族”,较常见的如标准件，其中，一个母体零件称之为“类属零件”，而由类属零件派生出来的零件叫做“实例"；在工程图中，专门用来列出相关族零件信息的表格称之为“零件族表"，在零件模式下，将具有相同外形的模型用“零件族表”的方式来创建，这样可以加快模型的处理速度，而且节约空间。7.1。1 创建零件的族在一张零件族表中，包括零件目录、特征参数、用户定义参数和其他信息等，这些信息都需在实体零件模型中对其进行定义，因此，在创建族表之前，必须存在一个已创建好族的零件，且每个实例零件包含的信息都验证无误。下面说明创建族零件的一般操作步骤.读者可将工作目录设置至 D：\proewf4。7\work\ch07\ch07。01\ch07。01.01，打开零件模型 bolt_1.prt 文件进行操作练习。1．创建族表结构在创建族表结构之前应确定类属零件在实例中变化的尺寸、参数或特征。Step1。 选择下拉菜单命令，系统弹出图 7.1.1 所示的“族表BOLT_1”（族表定义）对话框(一）；假如模型中不包括任何已经定义的族表，则在族表定义对话框中将会出现图 7.1.1 所示的提示信息。(系统提示定义族表的行和列,每一行用来定义一个实例，每一列用来描述模型中的尺寸、参数或特征）.Step2。 单击对话框中的“在所选行处插入新的实例"按钮添加实例，如图 7.1.2 所示，单击各实例名可对其重命名。Step3。 单击对话框中的“添加/删除表列”按钮，添加模型各尺寸变量、参数或特征，系统弹出“族项目，普通模型：BOLT_1”对话框，如图 7.1。3 所示。Step4。 在区域中选中单选项，在模型上单击模型特征以显示所需尺寸，如图 7。1.4 所示，单击选取图 7.1。4 所示的两个尺寸，此时对话框如图 7。1.3 所示。注意：进行此步操作时应保证按钮处于按下状态。Step5。 单击按钮回到“族表 BOLT_1”对话框，各实例零件的尺寸项已存在于族表当中，依次单击各单元格，输入图 7。1。5 所示的实例零件尺寸。图 7.1.1 “ 族表 BOLT_1” 对话框（一）图 7.1.2 添加实例图 7.1.3 “ 族项目”对话框图 7.1.4 选取...
