PROE工程图BOM表制作详解

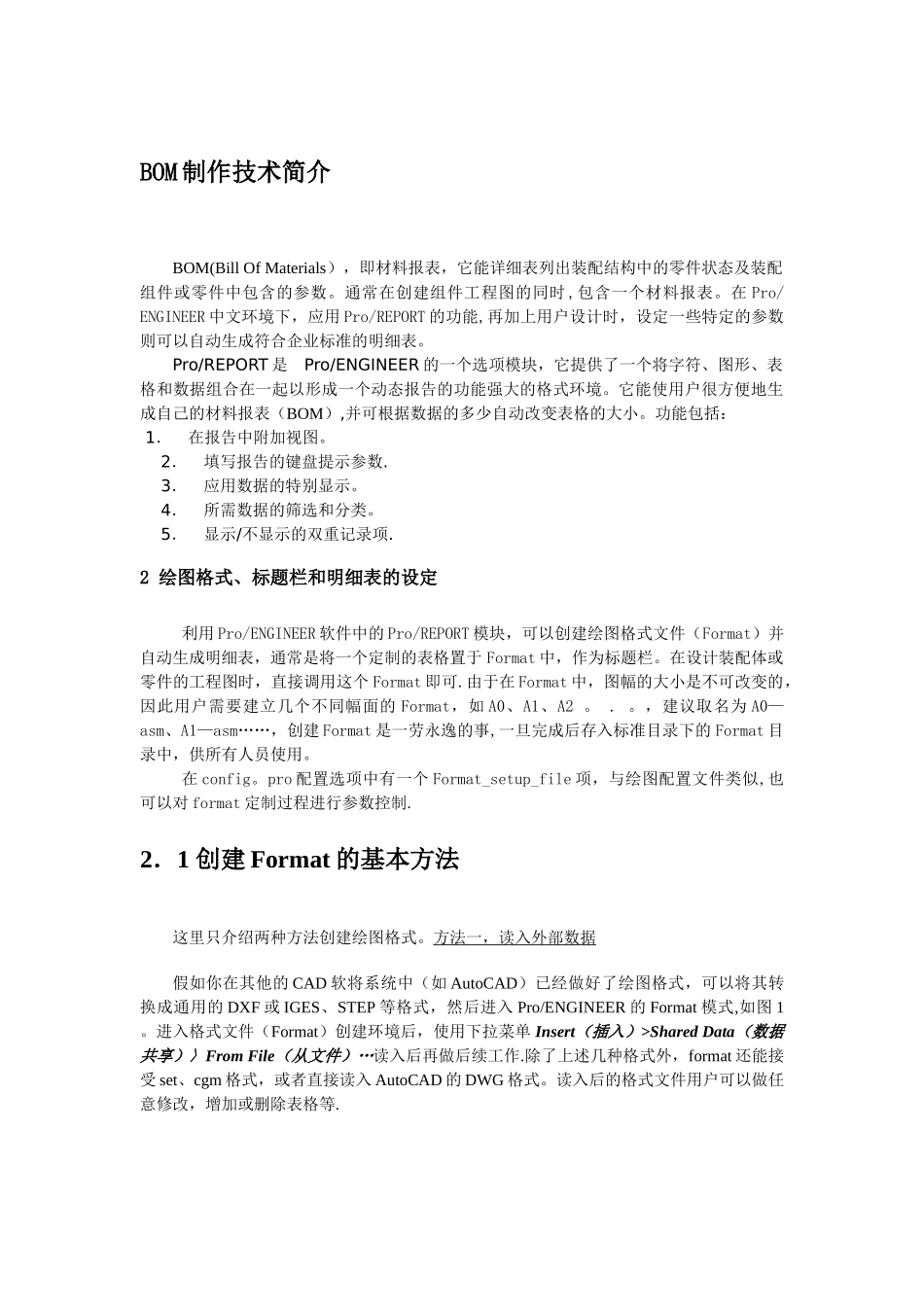

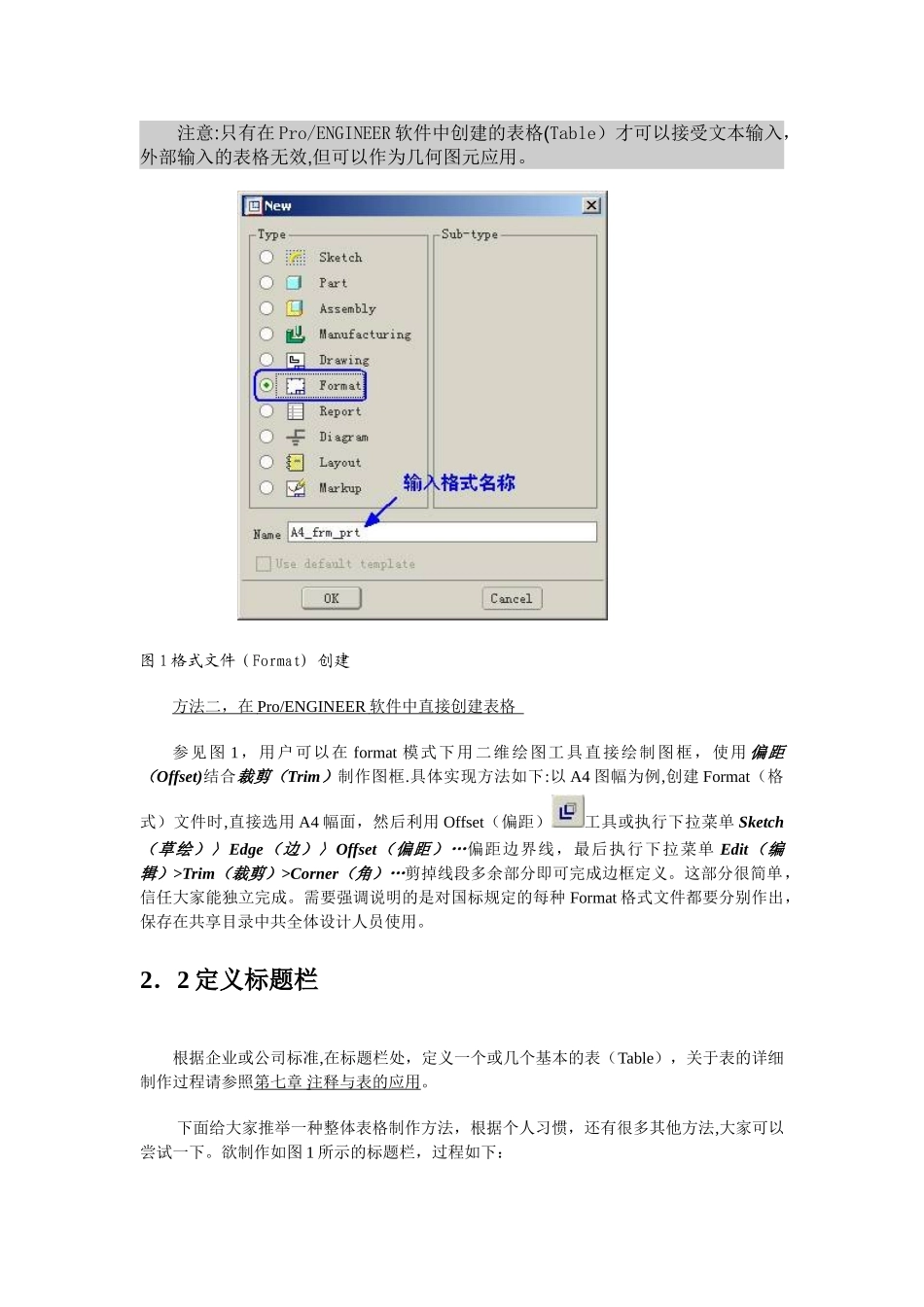

BOM 制作技术简介BOM(Bill Of Materials），即材料报表，它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数。通常在创建组件工程图的同时 ,包含一个材料报表。在 Pro/ENGINEER 中文环境下，应用 Pro/REPORT 的功能,再加上用户设计时，设定一些特定的参数则可以自动生成符合企业标准的明细表。Pro/REPORT 是 Pro/ENGINEER 的一个选项模块，它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境。它能使用户很方便地生成自己的材料报表（BOM）,并可根据数据的多少自动改变表格的大小。功能包括： 1． 在报告中附加视图。 2． 填写报告的键盘提示参数. 3． 应用数据的特别显示。 4． 所需数据的筛选和分类。 5． 显示/不显示的双重记录项. 2 绘图格式、标题栏和明细表的设定利用 Pro/ENGINEER 软件中的 Pro/REPORT 模块，可以创建绘图格式文件（Format）并自动生成明细表，通常是将一个定制的表格置于 Format 中，作为标题栏。在设计装配体或零件的工程图时，直接调用这个 Format 即可.由于在 Format 中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的 Format，如 A0、A1、A2 。 . 。，建议取名为 A0—asm、A1—asm……，创建 Format 是一劳永逸的事,一旦完成后存入标准目录下的 Format 目录中，供所有人员使用。在 config。pro 配置选项中有一个 Format_setup_file 项，与绘图配置文件类似,也可以对 format 定制过程进行参数控制.2．1 创建 Format 的基本方法 这里只介绍两种方法创建绘图格式。方法一，读入外部数据假如你在其他的 CAD 软将系统中（如 AutoCAD）已经做好了绘图格式，可以将其转换成通用的 DXF 或 IGES、STEP 等格式，然后进入 Pro/ENGINEER 的 Format 模式,如图 1 。进入格式文件（Format）创建环境后，使用下拉菜单 Insert（插入）>Shared Data（数据共享）〉From File（从文件）…读入后再做后续工作.除了上述几种格式外，format 还能接受 set、cgm 格式，或者直接读入 AutoCAD 的 DWG 格式。读入后的格式文件用户可以做任意修改，增加或删除表格等.注意:只有在 Pro/ENGINEER 软件中创建的表格(Table）才可以接受文本输入，外部输入的表格无效,但可以作为几何图元应用。图 1 格式文件（Format) 创建方法二，在 Pro/ENGINEER 软件中直接创建表格 参见图 1，用户可以在 format...
