TC4208塔吊基础、安装、拆除方案

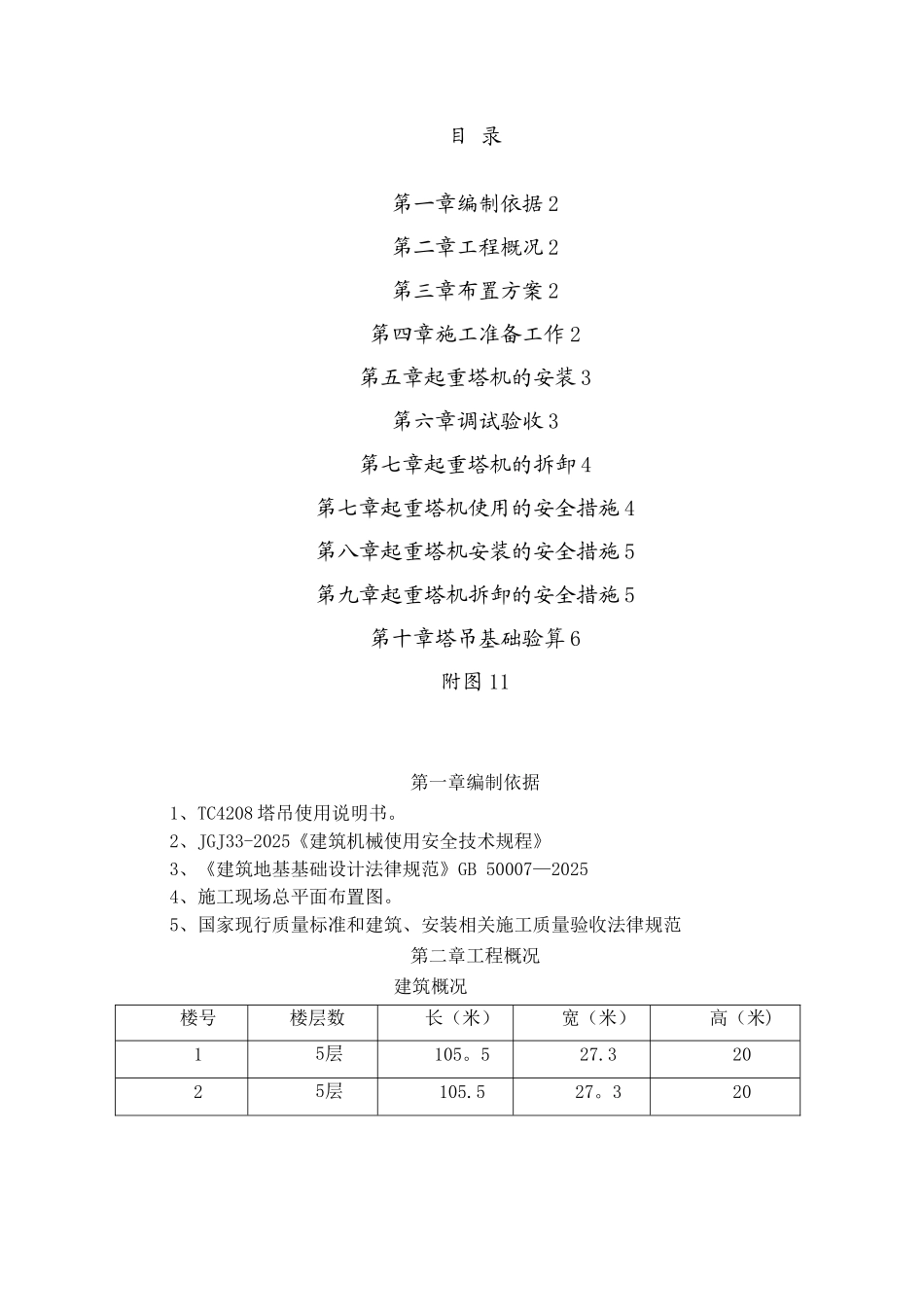

目 录第一章编制依据 2第二章工程概况 2第三章布置方案 2第四章施工准备工作 2第五章起重塔机的安装 3第六章调试验收 3第七章起重塔机的拆卸 4第七章起重塔机使用的安全措施 4第八章起重塔机安装的安全措施 5第九章起重塔机拆卸的安全措施 5第十章塔吊基础验算 6附图 11第一章编制依据1、TC4208 塔吊使用说明书。2、JGJ33-2025《建筑机械使用安全技术规程》3、《建筑地基基础设计法律规范》GB 50007—20254、施工现场总平面布置图。5、国家现行质量标准和建筑、安装相关施工质量验收法律规范第二章工程概况建筑概况楼号楼层数长（米）宽（米）高（米)15层105。527.32025层105.527。320第三章 基础施工方案1、塔吊选型根据本工程单体楼情况、国外设备供应情况、考虑成本、考虑总工期要求，本项目每栋楼各配备 2 台塔吊，满足施工要求.塔吊选用吊臂较长的且较经济的 TC4208（臂长 42）塔吊，该塔吊臂长 42 米，覆盖面积较大，起吊速度较快、独立高度为 28米等优点，可以满足施工要求。塔吊布置平面图见下：2、基础选型根据本小区岩土勘察报告可见，向下开挖 2。2 米左右为黄土层，该土层地基承载力为 120kpa,满足塔吊地基承载力要求.塔吊基础图为 0。2Mpa,不满足塔吊基础承载力要求。根据国外基地提供的设备基础图可知,塔吊基础为十字形，基础高为 1.2米，塔吊基础为将来不影响室外施工,需将塔吊基础埋入地下。（附塔吊基础验算书）塔吊基础坑底标高如下表（标高为相对标高)塔吊号基础底标高基础顶标高室外标高1#-2。3—1。0-0。5002＃-4。3-3。0-2.5003＃—2。3—1.0—0.5004#—4。3—3。0-2.500注：1＃、2#塔吊标高为相对 1＃楼±0。000 的标高值，3＃、4#标高为相对 2＃楼±0。000 的标高值3、基础施工根据塔吊基础坑底标高表，人工开挖至设计标高值，钎探测定地基承载力值，按塔吊基础图放线，进行基础施工：基础砼垫层,垫层尺寸：3700mm*3700mm,垫层厚度100mm，绑扎基础底板钢筋（直径10的二级钢筋，间距250mm，双层双向布置），混凝土强度等级：C30,底板的厚度200mm,梁的高度1000mm，梁宽800mm,基础边长3500m,基础上部中心部分正方形边长2500mm。第四章安装准备工作1、在塔吊安装开始前，组织安装人员和指挥人员进行所安装塔机的结构和性能的学习，并学习有关安全操作规程，同时对安装人员进行安全技术交底,履行签字手续。2、实行切实可行的安全措施，明确人员分工，配备好安全帽、安全带、防滑鞋等必备安全用...
