T桥梁方案比选总汇初

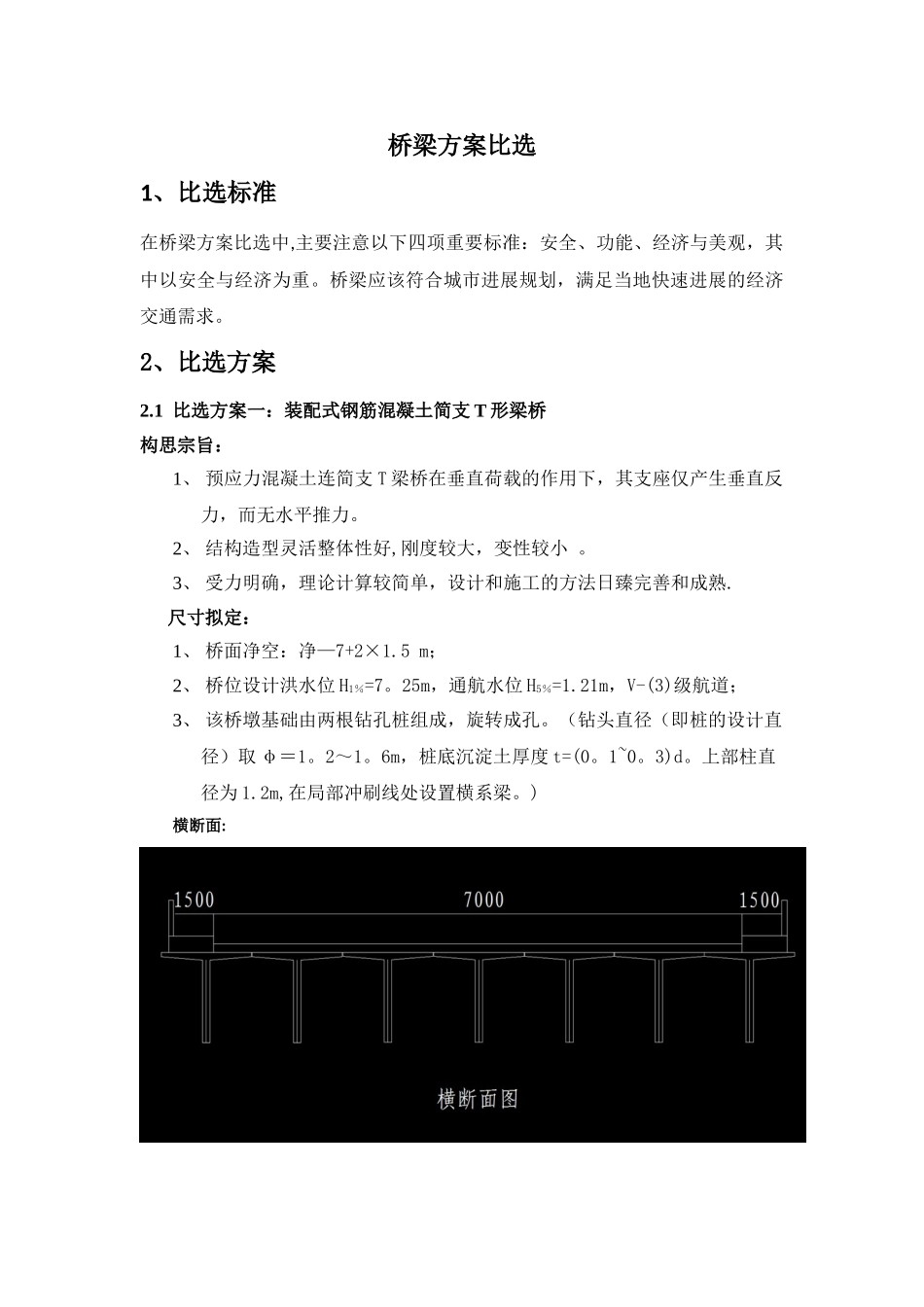

桥梁方案比选1、比选标准在桥梁方案比选中,主要注意以下四项重要标准：安全、功能、经济与美观，其中以安全与经济为重。桥梁应该符合城市进展规划，满足当地快速进展的经济交通需求。2、比选方案2.1 比选方案一：装配式钢筋混凝土简支 T 形梁桥构思宗旨：1、 预应力混凝土连简支 T 梁桥在垂直荷载的作用下，其支座仅产生垂直反力，而无水平推力。2、 结构造型灵活整体性好,刚度较大，变性较小 。3、 受力明确，理论计算较简单，设计和施工的方法日臻完善和成熟.尺寸拟定：1、 桥面净空：净—7+2×1.5 m；2、 桥位设计洪水位 H1％=7。25m，通航水位 H5％=1.21m，V-(3)级航道；3、 该桥墩基础由两根钻孔桩组成，旋转成孔。（钻头直径（即桩的设计直径）取 φ＝1。2～1。6m，桩底沉淀土厚度 t=(0。1~0。3)d。上部柱直径为 1.2m,在局部冲刷线处设置横系梁。)横断面:俯视图：细节部分：立面图：国内成桥经验:河南的郑州、开封黄河公路桥,浙江省的飞云江大桥等，其跨径达到 62m，吊装重 220t。2。2 比选方案二：斜拉杆式桁架拱桥构思宗旨：1、桁架拱桥作为一种承重结构，是由上、下弦杆，腹杆以及跨中实腹段组成，拱上结构与拱肋融为一 体共同受力,整体性好。2、桁架部分各杆件主要承受轴向力，具有普通桁架受力特点;实腹段具有拱的受力特点,在恒载作用下，主要承受轴向压力,在活载作用下将承受弯矩,成为偏心受压构件。3、桁架拱综合了桁架和拱的有利因素,以承受轴向力为主，能充分发挥全截面材料的作用。4、桁架拱桥在施工中由于具有整体的钢筋骨架，可整体预制安装和采纳分段预制、吊装就位后再联成整体,预制构件规格少、施工工序少、节约工期,与同跨梁桥相比，节约钢材较多.尺寸拟定：1、 本设计采纳斜拉杆式桁架拱桥，跨径为 70x4 米,由桥台、桥墩、桁架拱片、微弯板及横向联系等部分组成；2、 桥面净宽为 7m+2×1。5m=10m，主拱圈共有 5 片拱肋,间距为 2 米；3、 桥梁下部结构为预制钢筋混凝土拱片，拱片上搭放预制钢筋混凝土桥面板,桥墩为实体钢筋混凝土桥墩。桥型布置图国内成桥经验2.3 方案比选三：预应力混凝土空心板梁桥构思宗旨：1、 板式桥梁具有构造简单、受力明确的特点,可以工厂化预制，便于质量控制和降低成本；可以根据需求，采纳钢筋混凝土或预应力混凝土结构，做成空心或实心断面,并可就地现浇，在一般公路、高等级公路和城市道路桥梁中广泛采纳。2、 对平原地区来说，由于受净空和桥台填土高度的...
