UPS设计方案及UPS设备参数

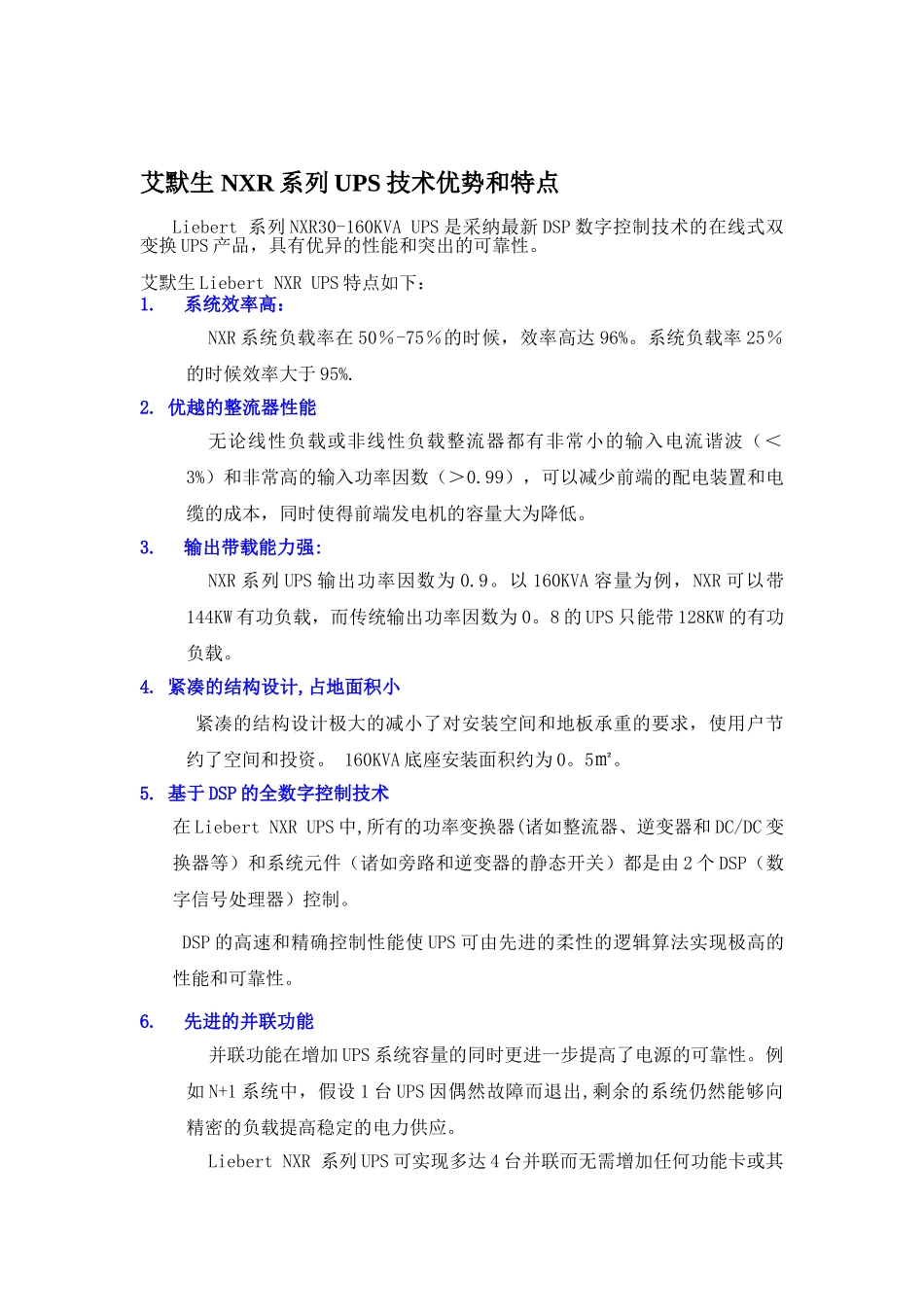

一、UPS 不间断电源详细设计方案(1）90KVA UPS 90KVA(3Φ380V，三进三出） 机型方案介绍UPS 备选机型UPS 容量数量电池配置电池节数后备时间美国艾默生 NXR 90KVA90KVA1LC-XA12100240120 分钟1、详细配置情况如下：艾默生 NXR 90KVA 不间断电源备选机型详细配置UPS使用环境UPS 系统电池系统主机BCB BOX电池电池柜电池连接线NXR 90KVA 主机1 台90KVA BOX 1 套松下 LC—XA121002 台2 套说明：（1)、以上 UPS 电源延时时间为 60 分钟（根据实际负载平均功率计算）；（2）、NXR 90KVA UPS 尺寸与重量表：输出功率（KVA）90KVA尺寸（mm）:宽800尺寸（mm）：深600尺寸（mm)：高1400重量（kg）：2682、电池计算方式 一、UPS 参数如下：1)UPS 容量为 90kVA；2)满负荷工作状态，后备 60 分钟;3)逆变效率 0。94，负载功率因数为 0。9；4)直流电压 480V(一组配 12V 电池 40 节)。二、计算过程:每单格蓄电池需要提供的功率＝900000×0.9÷0。94÷40÷6=359W/cell（100％负载情况下）12V/功率下=359*6=2154W/6Cell查蓄电池 LC—XA12100 放电数据：温度 25℃下,电池放电至终止电压1。75 VDC，60 分钟放电恒功率放电数据为 694W/cell。采纳 3 组 LC-XA12100 电池供电，60 分钟率放电可提供的功率为 694＊3=2082W/6cell，大约满足需要的 2154W/cell。可满载待机 1 小时。三、小结：采纳 3 组 共 120 节 LC—XA12100 电池，可满足单机 90kVA 满载后备 60 分钟要求。艾默生 NXR 系列 UPS 技术优势和特点Liebert 系列 NXR30-160KVA UPS 是采纳最新 DSP 数字控制技术的在线式双变换 UPS 产品，具有优异的性能和突出的可靠性。艾默生 Liebert NXR UPS 特点如下：1.系统效率高：NXR 系统负载率在 50％-75％的时候，效率高达 96%。系统负载率 25％的时候效率大于 95%. 2. 优越的整流器性能无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。3.输出带载能力强:NXR 系列 UPS 输出功率因数为 0.9。以 160KVA 容量为例，NXR 可以带144KW 有功负载，而传统输出功率因数为 0。8 的 UPS 只能带 128KW 的有功负载。4. 紧凑的结构设计,占地面积小紧凑的结构设计极大的减小了对安装空间和地板承重的要求，使用户节约了空间和投资。 160KVA ...
