workbench中如何查看网格质量

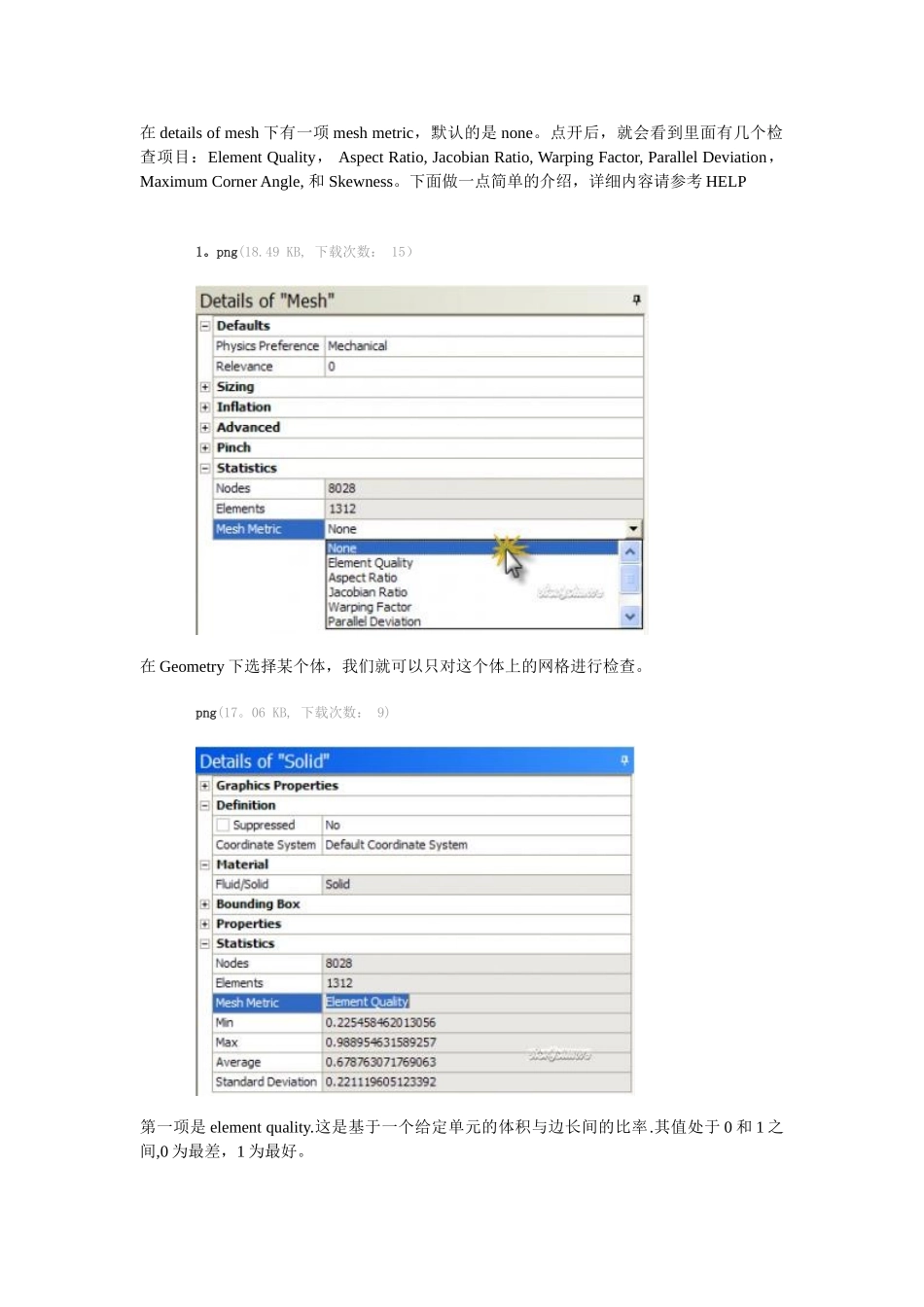

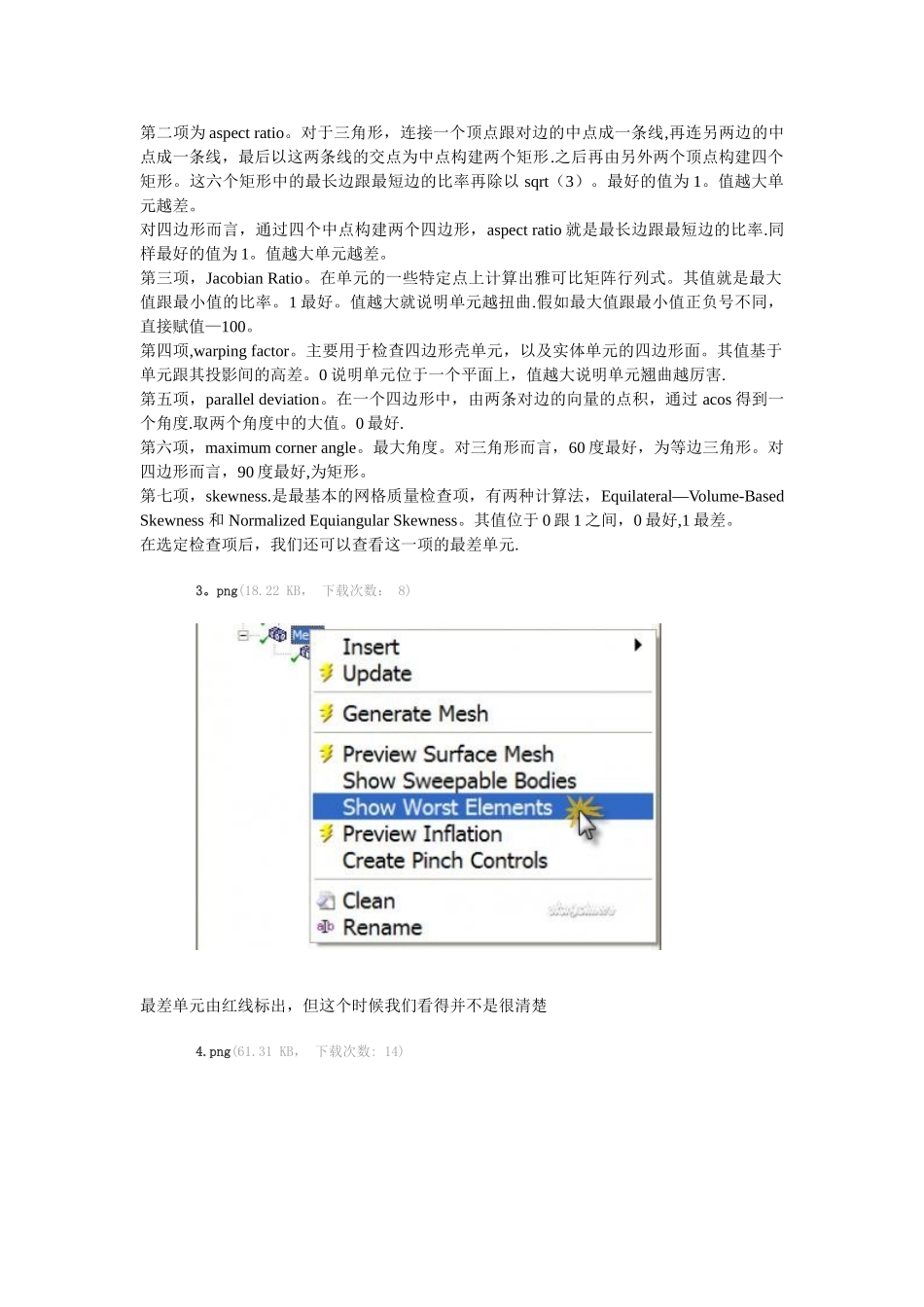

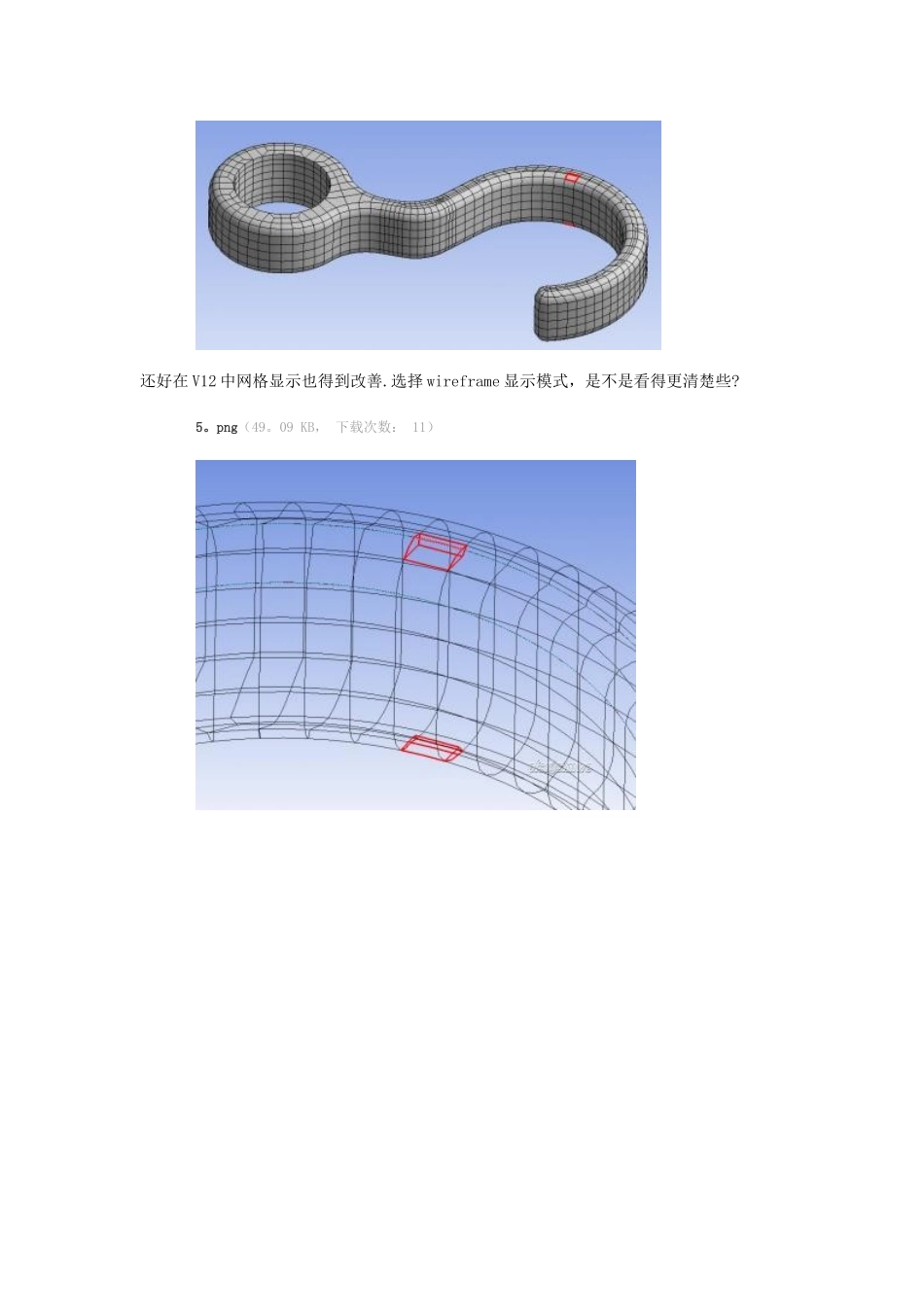

在 details of mesh 下有一项 mesh metric，默认的是 none。点开后，就会看到里面有几个检查项目：Element Quality， Aspect Ratio, Jacobian Ratio, Warping Factor, Parallel Deviation， Maximum Corner Angle, 和 Skewness。下面做一点简单的介绍，详细内容请参考 HELP1。png(18.49 KB, 下载次数： 15）在 Geometry 下选择某个体，我们就可以只对这个体上的网格进行检查。png(17。06 KB, 下载次数： 9)第一项是 element quality.这是基于一个给定单元的体积与边长间的比率.其值处于 0 和 1 之间,0 为最差，1 为最好。第二项为 aspect ratio。对于三角形，连接一个顶点跟对边的中点成一条线,再连另两边的中点成一条线，最后以这两条线的交点为中点构建两个矩形.之后再由另外两个顶点构建四个矩形。这六个矩形中的最长边跟最短边的比率再除以 sqrt（3）。最好的值为 1。值越大单元越差。对四边形而言，通过四个中点构建两个四边形，aspect ratio 就是最长边跟最短边的比率.同样最好的值为 1。值越大单元越差。第三项，Jacobian Ratio。在单元的一些特定点上计算出雅可比矩阵行列式。其值就是最大值跟最小值的比率。1 最好。值越大就说明单元越扭曲.假如最大值跟最小值正负号不同，直接赋值—100。第四项,warping factor。主要用于检查四边形壳单元，以及实体单元的四边形面。其值基于单元跟其投影间的高差。0 说明单元位于一个平面上，值越大说明单元翘曲越厉害.第五项，parallel deviation。在一个四边形中，由两条对边的向量的点积，通过 acos 得到一个角度.取两个角度中的大值。0 最好.第六项，maximum corner angle。最大角度。对三角形而言，60 度最好，为等边三角形。对四边形而言，90 度最好,为矩形。第七项，skewness.是最基本的网格质量检查项，有两种计算法，Equilateral—Volume-Based Skewness 和 Normalized Equiangular Skewness。其值位于 0 跟 1 之间，0 最好,1 最差。在选定检查项后，我们还可以查看这一项的最差单元.3。png(18.22 KB， 下载次数： 8)最差单元由红线标出，但这个时候我们看得并不是很清楚4.png(61.31 KB， 下载次数: 14)还好在 V12 中网格显示也得到改善.选择 wireframe 显示模式，是不是看得更清楚些?5。png（49。09 KB， 下载次数： 11）
