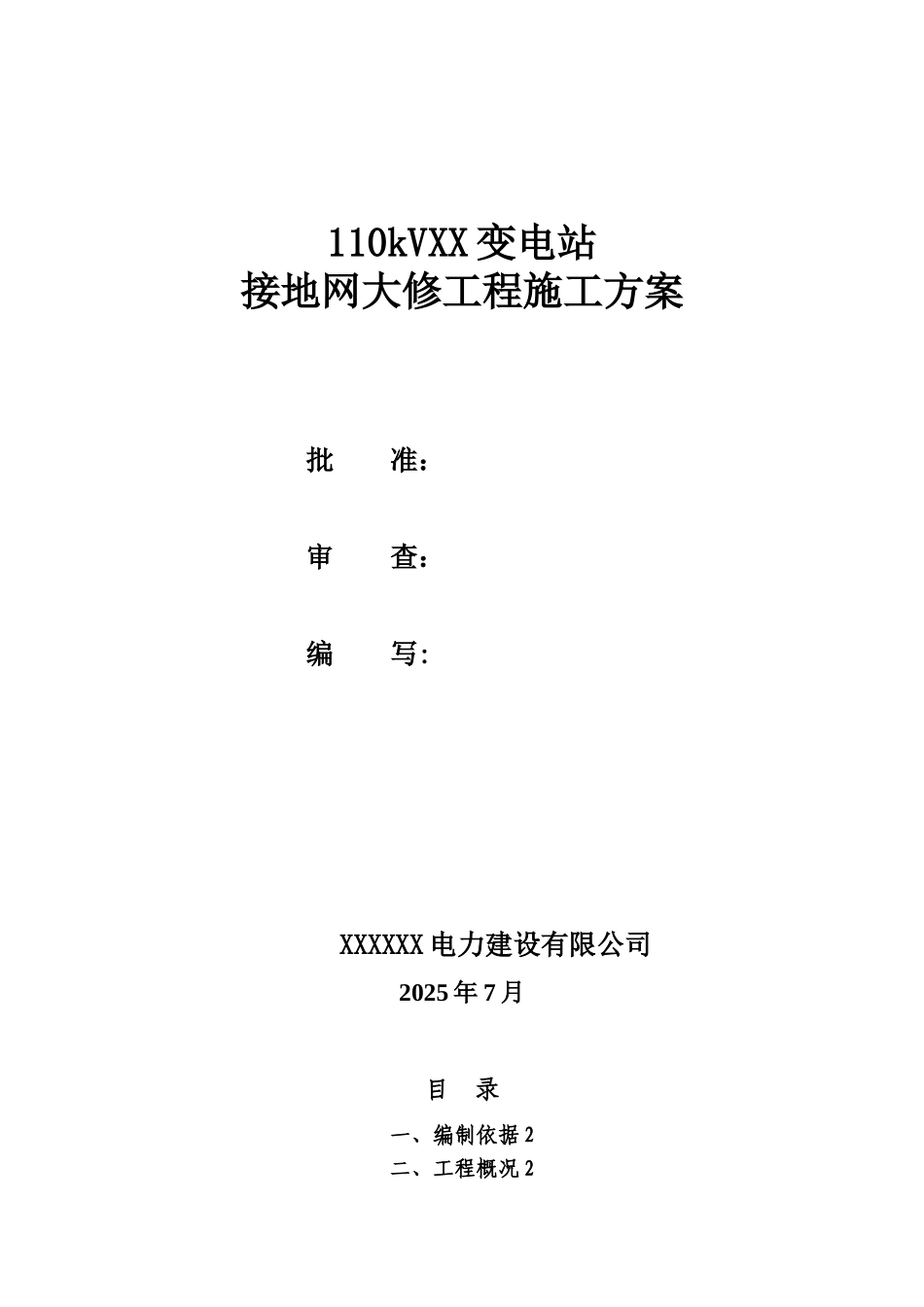

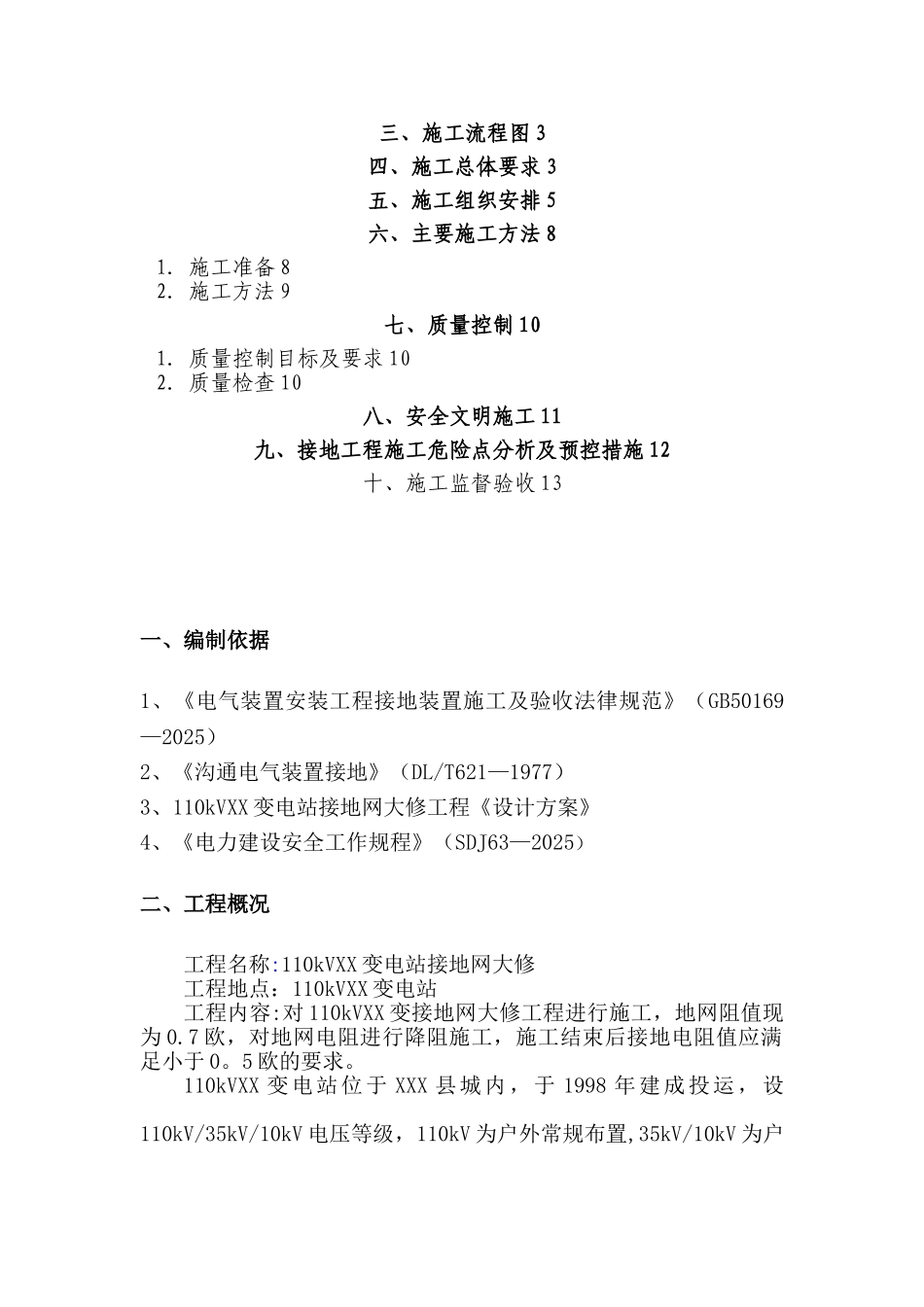

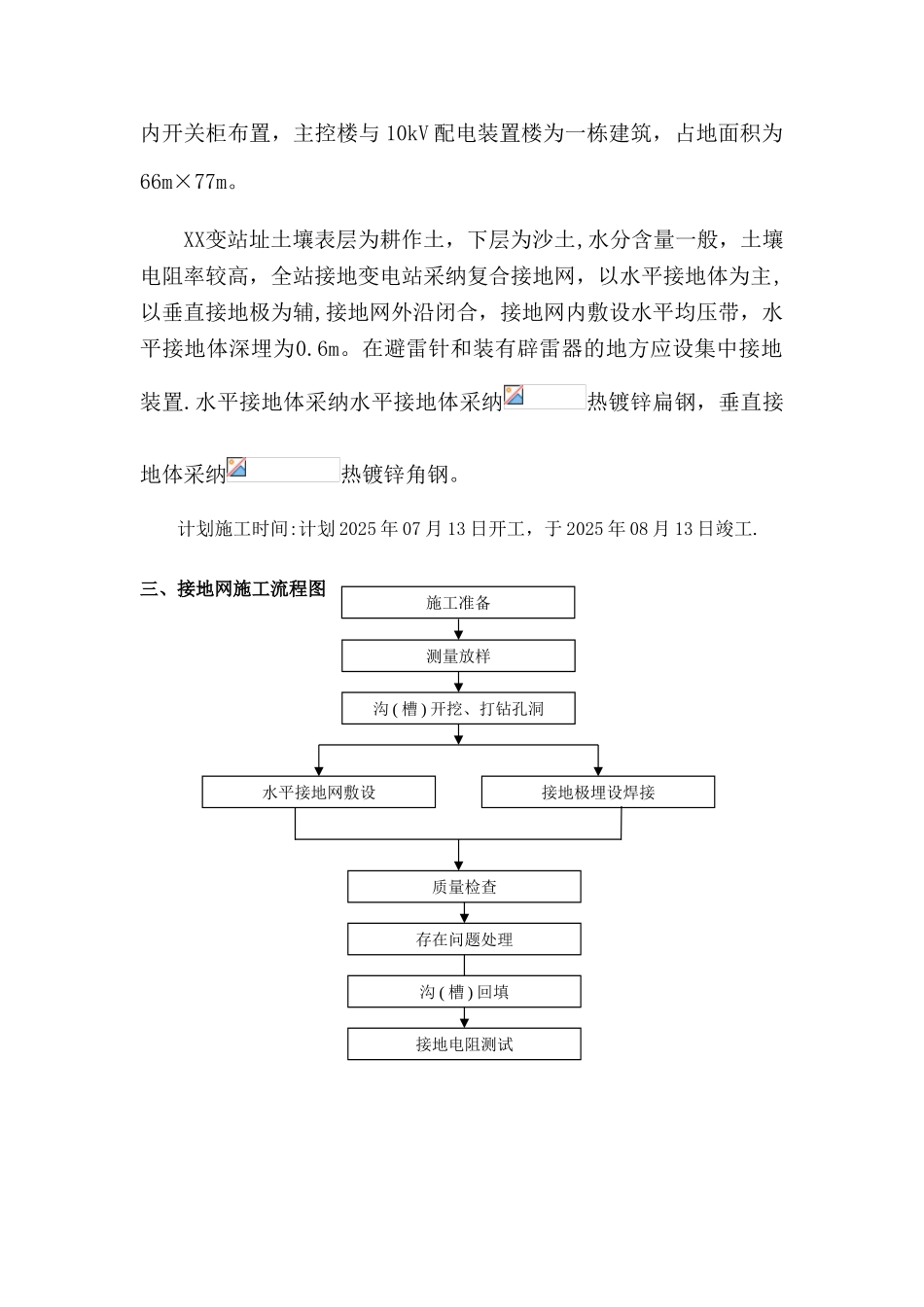

110kVXX 变电站接地网大修工程施工方案批 准： 审 查： 编 写: XXXXXX 电力建设有限公司2025 年 7 月目 录一、编制依据 2二、工程概况 2三、施工流程图 3四、施工总体要求 3五、施工组织安排 5六、主要施工方法 81．施工准备 82．施工方法 9七、质量控制 101．质量控制目标及要求 102．质量检查 10八、安全文明施工 11九、接地工程施工危险点分析及预控措施 12十、施工监督验收 13一、编制依据1、《电气装置安装工程接地装置施工及验收法律规范》（GB50169—2025）2、《沟通电气装置接地》（DL/T621—1977）3、110kVXX 变电站接地网大修工程《设计方案》4、《电力建设安全工作规程》（SDJ63—2025）二、工程概况 工程名称:110kVXX 变电站接地网大修工程地点：110kVXX 变电站工程内容:对 110kVXX 变接地网大修工程进行施工，地网阻值现为 0.7 欧，对地网电阻进行降阻施工，施工结束后接地电阻值应满足小于 0。5 欧的要求。110kVXX 变电站位于 XXX 县城内，于 1998 年建成投运，设110kV/35kV/10kV 电压等级，110kV 为户外常规布置,35kV/10kV 为户内开关柜布置，主控楼与 10kV 配电装置楼为一栋建筑，占地面积为66m×77m。XX变站址土壤表层为耕作土，下层为沙土,水分含量一般，土壤电阻率较高，全站接地变电站采纳复合接地网，以水平接地体为主,以垂直接地极为辅,接地网外沿闭合，接地网内敷设水平均压带，水平接地体深埋为0.6m。在避雷针和装有辟雷器的地方应设集中接地装置.水平接地体采纳水平接地体采纳热镀锌扁钢，垂直接地体采纳热镀锌角钢。计划施工时间:计划 2025 年 07 月 13 日开工，于 2025 年 08 月 13 日竣工.三、接地网施工流程图施工准备测量放样沟 ( 槽 ) 开挖、打钻孔洞水平接地网敷设质量检查存在问题处理接地极埋设焊接沟 ( 槽 ) 回填接地电阻测试四、施工总体要求1．施工前必须熟悉设计图纸和有关法律规范。2．接地装置的金属构件应热镀锌防腐，水平接地网采纳50mm×5mm 镀锌扁钢。接地极为 KY-T-4(Φ50×3000mm)离子接地和50×5×2500mm 热镀锌角钢垂直接地极。3．接地网敷设实行以水平接地体为主,以垂直接地极为辅，接地网外沿闭合,接地网内敷设水平均压带，水平接地体埋深为 0。6米。4．在避雷针和装有避雷器的地方应设集中接地装置.5．接地装置焊接时必须采纳撘接焊,扁钢搭接长度≥3 倍宽度.且最少三面焊接，焊渣及时清除，焊接后进行涂刷导电防腐蚀...
