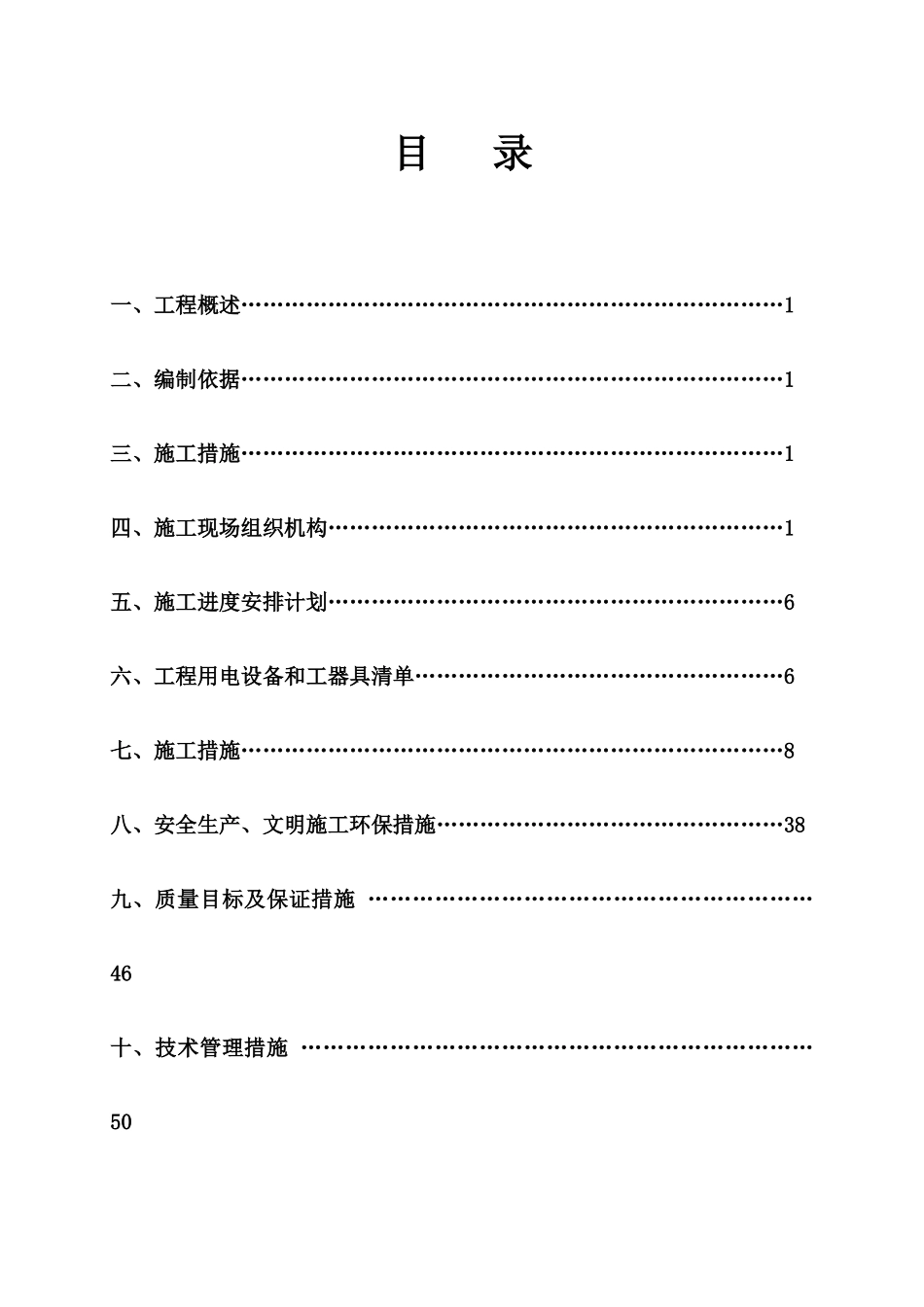

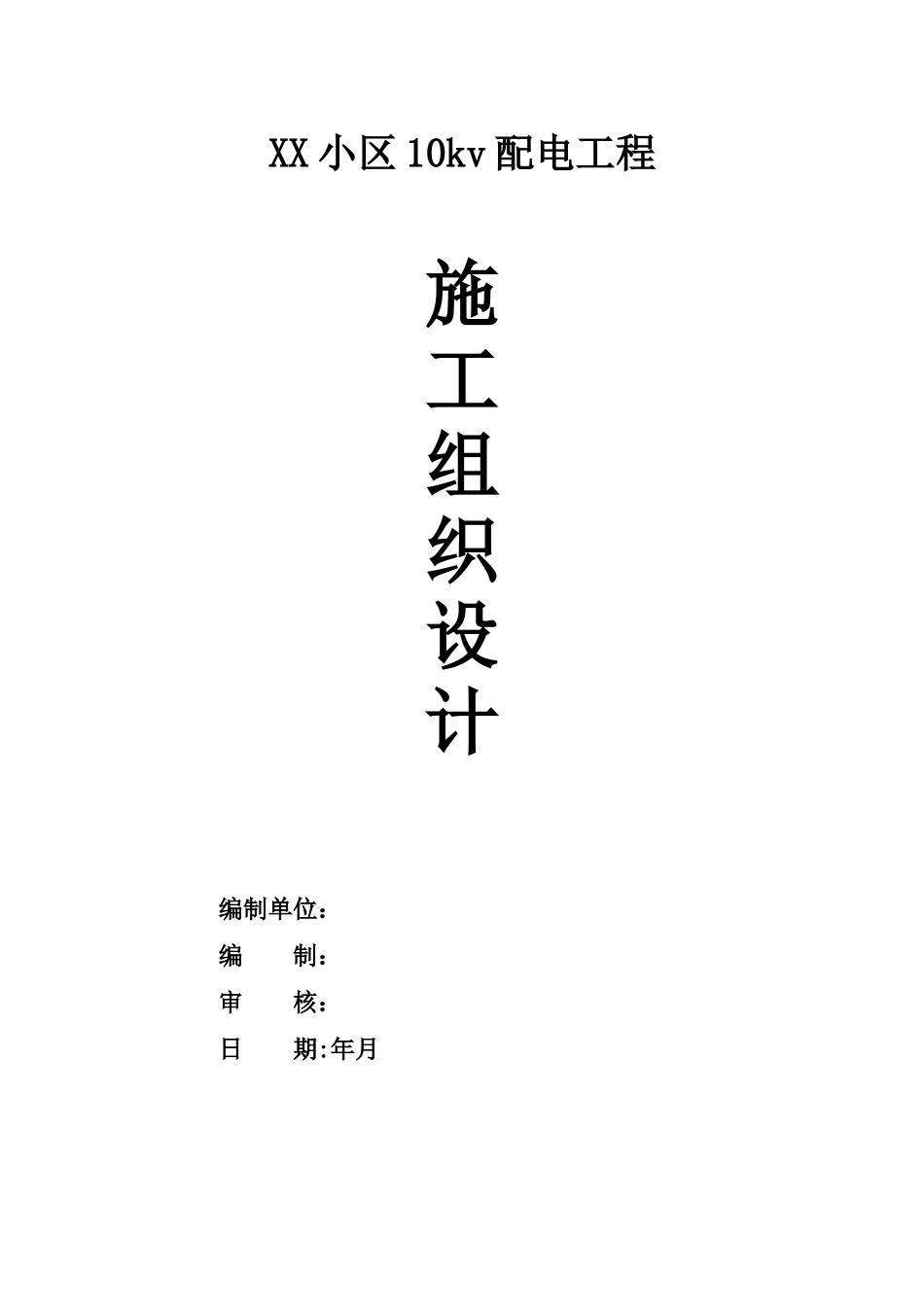

XX 小区 10kv 配电工程施工组织设计编制单位：编 制：审 核：日 期:年月目 录一、工程概述…………………………………………………………………1二、编制依据…………………………………………………………………1三、施工措施…………………………………………………………………1四、施工现场组织机构………………………………………………………1五、施工进度安排计划………………………………………………………6六、工程用电设备和工器具清单……………………………………………6七、施工措施…………………………………………………………………8八、安全生产、文明施工环保措施…………………………………………38九、质量目标及保证措施 ……………………………………………………46十、技术管理措施 ……………………………………………………………50一、编制依据1、依据 XX 配电工程招标文件编制；2、依据 XX 设计的《XX 配电工程设计施工图》编制；3、依据 XX 设计讨论院设计的《XX 电气设计施工图》编制；4、依据国家电网公司输变电工程施工工艺示范手册;5、依据国家电网重庆有限公司《电网建设施工作业指导书》; 6、本公司质量管理体系、环境管理体系、职业健康安装管理体系. 7、依据现行《电气装置安装工程施工及验收法律规范》； 8、依据 GB 50150－2025 《电气设备交接试验标准》9、依据 GB50303—2025《建筑电气工程施工质量验收法律规范》10、依据 GBJ147-90-GBJ50150—91—GB50182—93《电气安装工程施工及法律规范汇编》二、工程概述该工程釆用双回路供电方式，主供由待建成的 XXXX 变电站 ( 或 ) 提供一个 10kV 间隔敷设专线引至电缆分支箱（或 ）。保安电源为 由在建的 10KV 公用线路苏上线提供，保安容量为 2000KVA ，釆用“ T" 接供 电，采纳 YJV22—10/3 ×120mm2 的电缆引接至电缆分支箱。两路电源通 过分支箱再引至本工程所建 10KV 配电室进线柜。工程设置 10KV 配电室 1 个， 10KV 高压配电装置及综合自动化保护设备均装设在该配电室，另外还 装设有 1 ＃ 、 2 ＃ 、 3 # 、 4 ＃ 、 5 # 、 6 # 干式变压器和低压配电装置。 10KV 高压 配电装置为进线二回、出线六回，共 9 台高压开关柜，釆用 KYN28A-12 (Z ）型中置式高压开关柜。低压配电装置采纳 GCS 型抽出式开关柜 , 共 25 台。无功补偿由低压电器柜补偿，采纳自动补偿...
