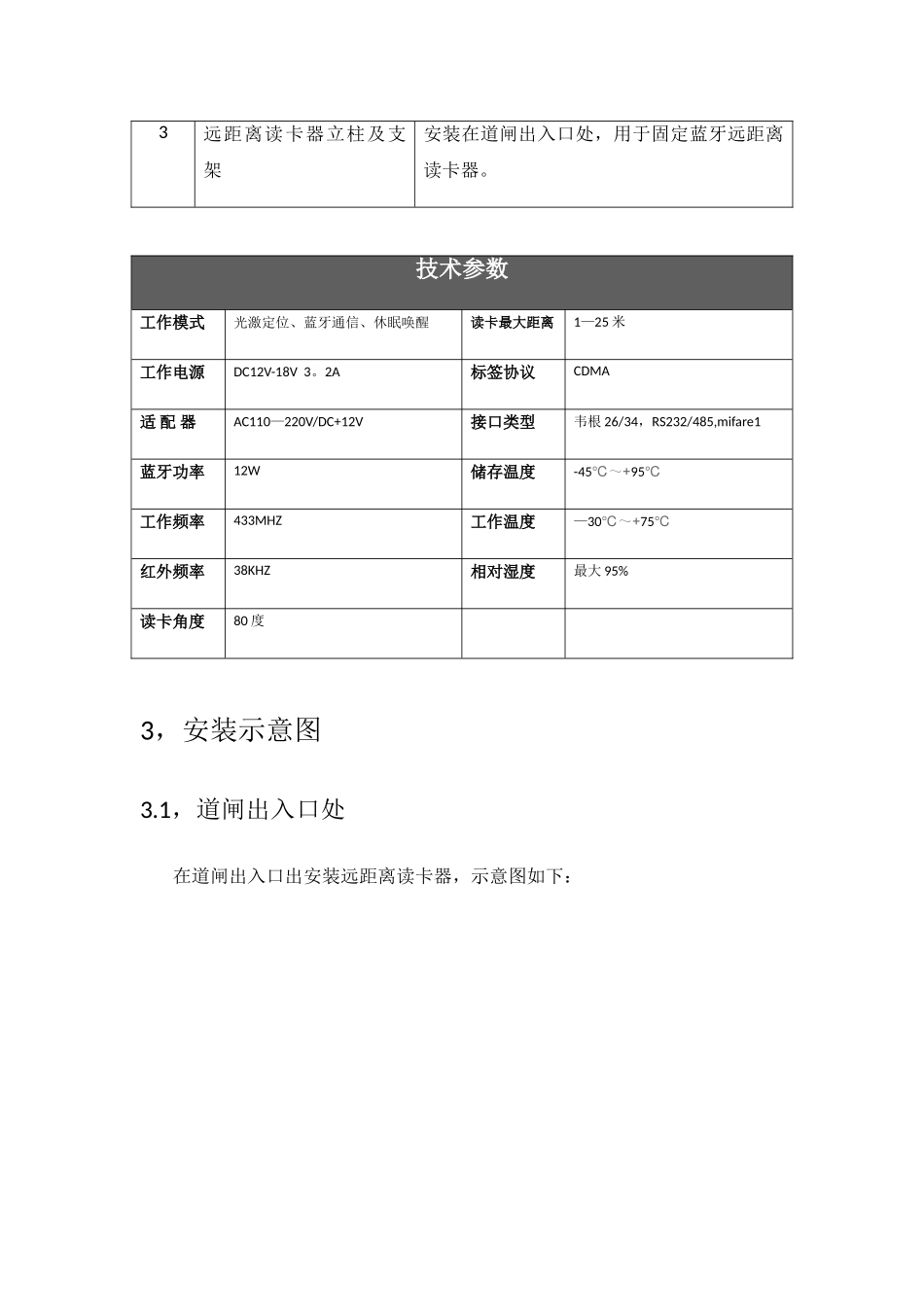

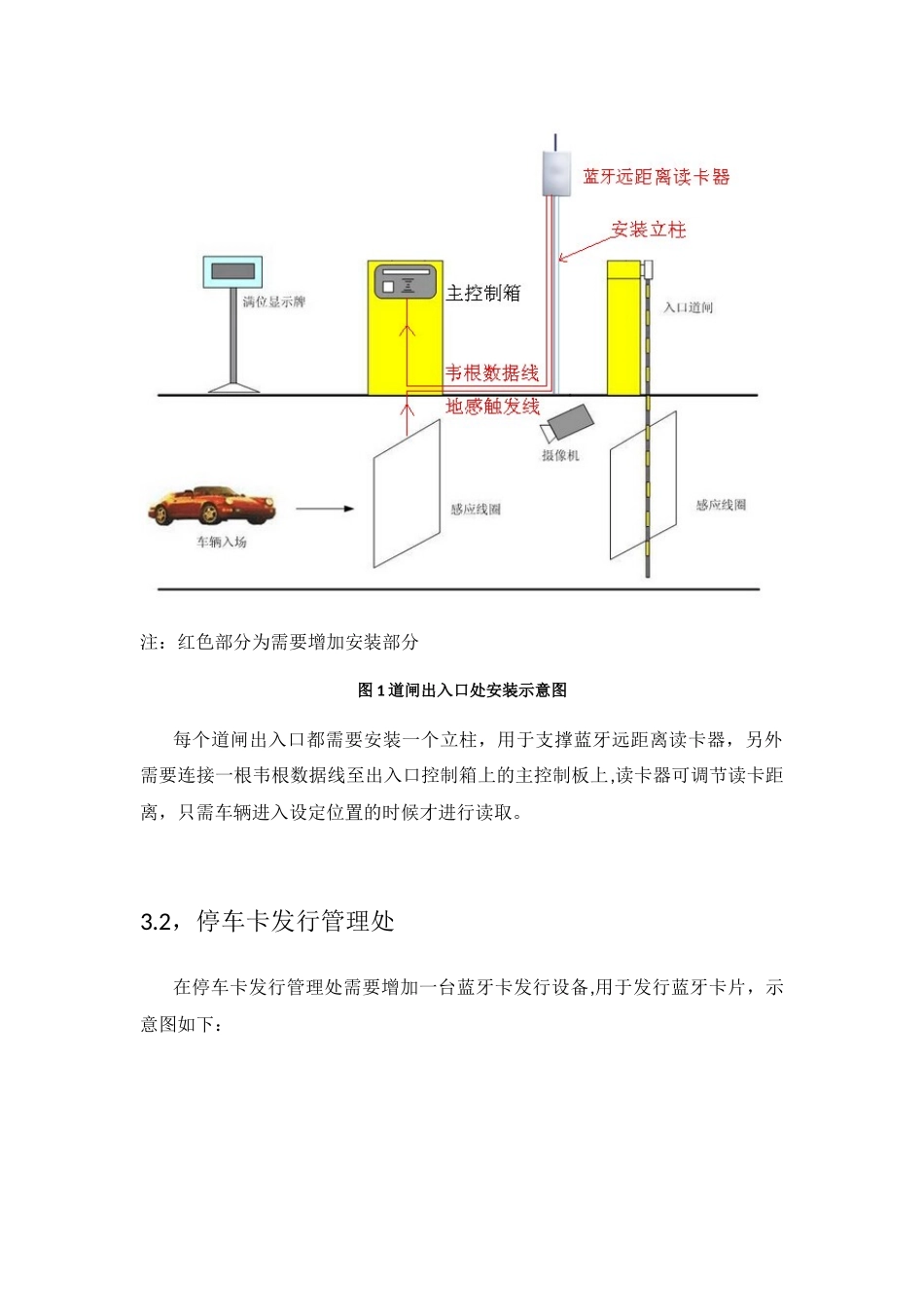

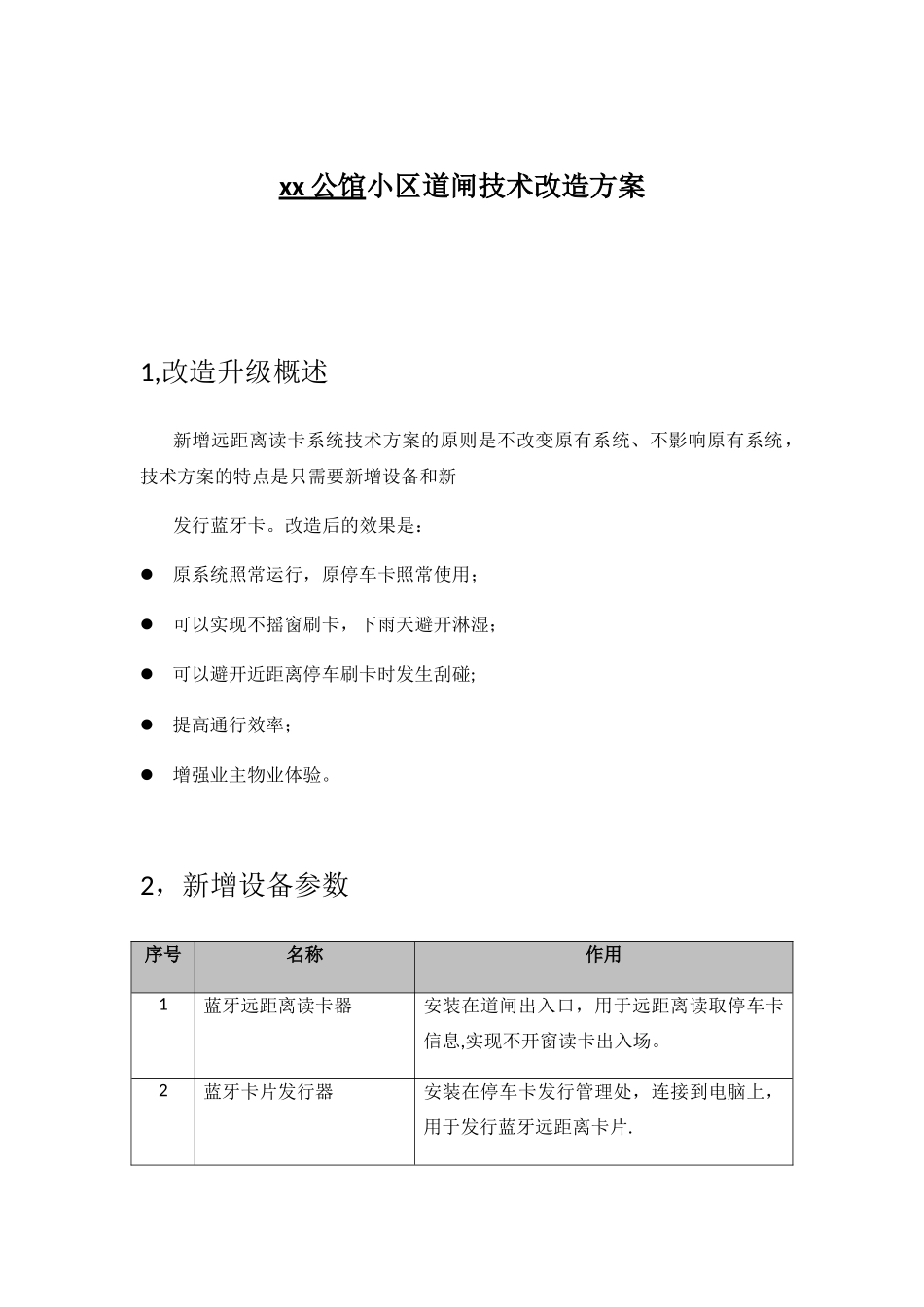

xx 公馆 小区道闸技术改造方案1,改造升级概述新增远距离读卡系统技术方案的原则是不改变原有系统、不影响原有系统，技术方案的特点是只需要新增设备和新发行蓝牙卡。改造后的效果是：原系统照常运行，原停车卡照常使用；可以实现不摇窗刷卡，下雨天避开淋湿；可以避开近距离停车刷卡时发生刮碰;提高通行效率；增强业主物业体验。2，新增设备参数序号名称作用1蓝牙远距离读卡器安装在道闸出入口，用于远距离读取停车卡信息,实现不开窗读卡出入场。2蓝牙卡片发行器安装在停车卡发行管理处，连接到电脑上，用于发行蓝牙远距离卡片.3远距离读卡器立柱及支架安装在道闸出入口处，用于固定蓝牙远距离读卡器。技术参数工作模式光激定位、蓝牙通信、休眠唤醒读卡最大距离1—25 米工作电源DC12V-18V 3。2A标签协议CDMA适 配 器AC110—220V/DC+12V接口类型韦根 26/34，RS232/485,mifare1蓝牙功率12W储存温度-45℃～+95℃工作频率433MHZ工作温度—30℃～+75℃红外频率38KHZ相对湿度最大 95%读卡角度80 度3，安装示意图3.1，道闸出入口处在道闸出入口出安装远距离读卡器，示意图如下：注：红色部分为需要增加安装部分图 1 道闸出入口处安装示意图每个道闸出入口都需要安装一个立柱，用于支撑蓝牙远距离读卡器，另外需要连接一根韦根数据线至出入口控制箱上的主控制板上,读卡器可调节读卡距离，只需车辆进入设定位置的时候才进行读取。3.2，停车卡发行管理处在停车卡发行管理处需要增加一台蓝牙卡发行设备,用于发行蓝牙卡片，示意图如下：注：红色部分为需要增加的设备图 2 蓝牙停车卡管理处安装示意图新增的蓝牙卡发行器用于发行远距离停车卡,新卡使用新发行器，旧卡还是使用原发行器,可根据业主需求选择性购买，互不冲突.
