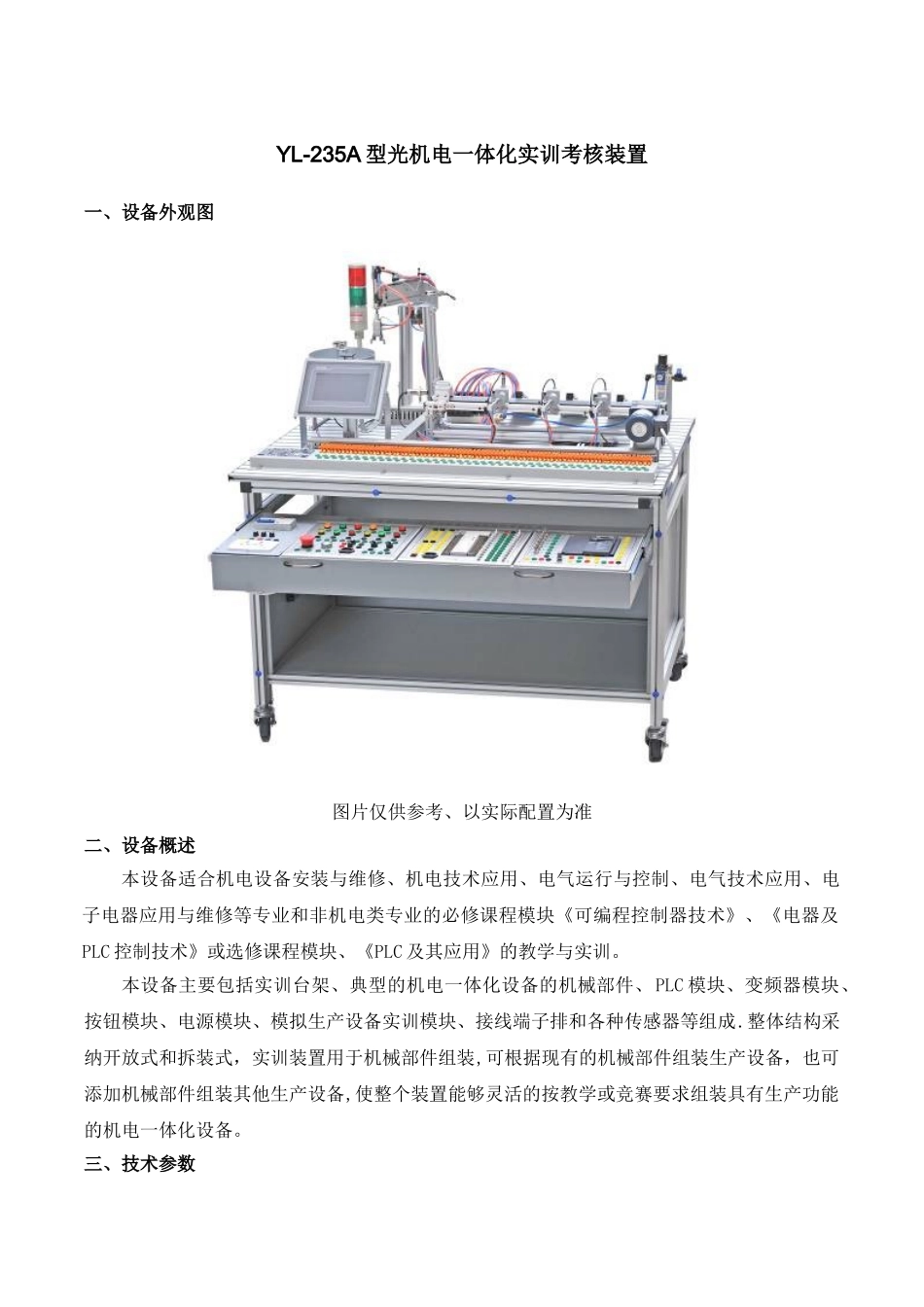

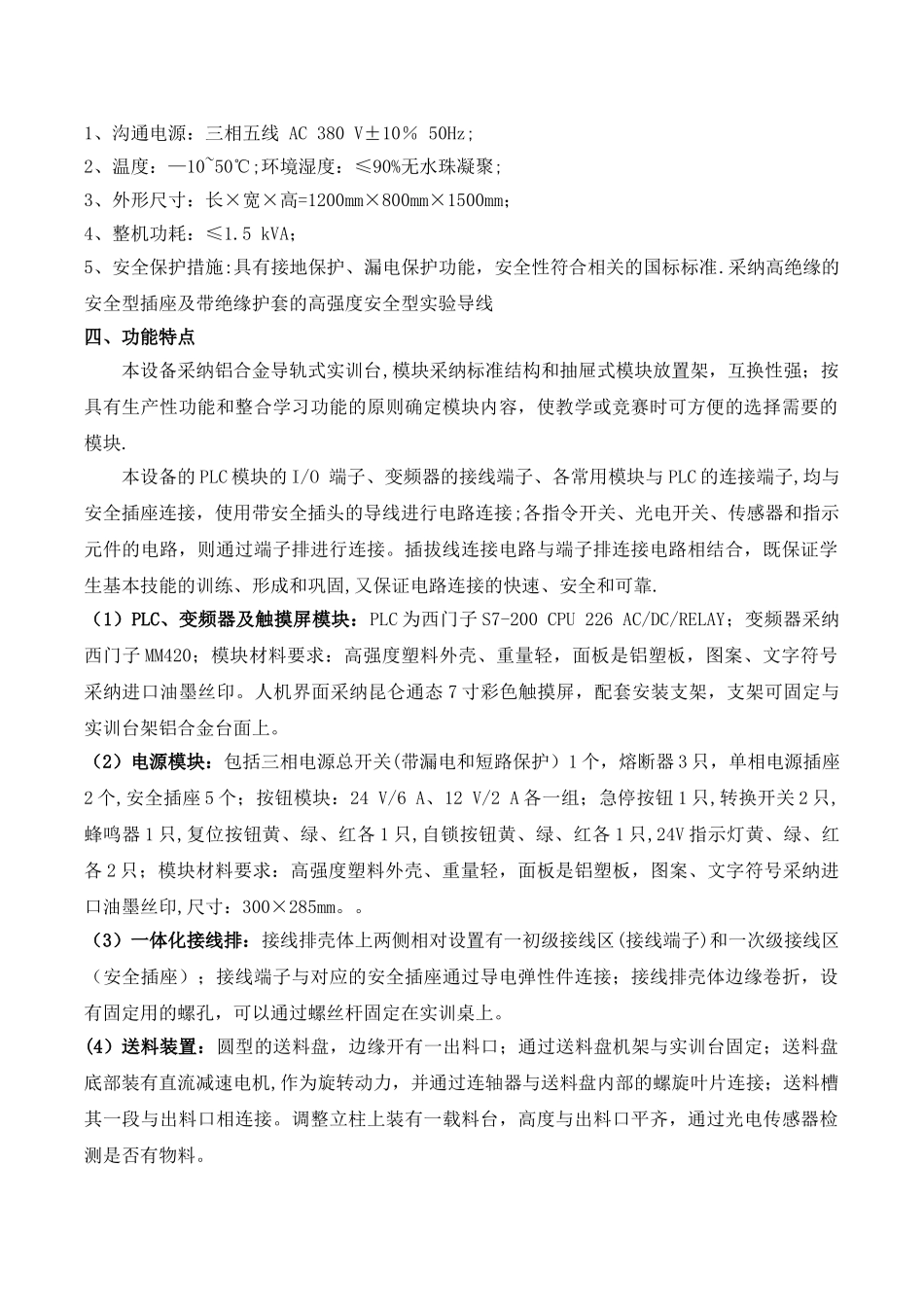

YL-235A 型光机电一体化实训考核装置一、设备外观图图片仅供参考、以实际配置为准二、设备概述本设备适合机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的必修课程模块《可编程控制器技术》、《电器及PLC 控制技术》或选修课程模块、《PLC 及其应用》的教学与实训。本设备主要包括实训台架、典型的机电一体化设备的机械部件、PLC 模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成.整体结构采纳开放式和拆装式，实训装置用于机械部件组装,可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。三、技术参数1、沟通电源：三相五线 AC 380 V±10％ 50Hz;2、温度：—10~50℃;环境湿度：≤90%无水珠凝聚;3、外形尺寸：长×宽×高=1200mm×800mm×1500mm；4、整机功耗：≤1.5 kVA；5、安全保护措施:具有接地保护、漏电保护功能，安全性符合相关的国标标准.采纳高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线四、功能特点本设备采纳铝合金导轨式实训台,模块采纳标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块.本设备的 PLC 模块的 I/O 端子、变频器的接线端子、各常用模块与 PLC 的连接端子,均与安全插座连接，使用带安全插头的导线进行电路连接;各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子排连接电路相结合，既保证学生基本技能的训练、形成和巩固,又保证电路连接的快速、安全和可靠.（1）PLC、变频器及触摸屏模块：PLC 为西门子 S7-200 CPU 226 AC/DC/RELAY；变频器采纳西门子 MM420；模块材料要求：高强度塑料外壳、重量轻，面板是铝塑板，图案、文字符号采纳进口油墨丝印。人机界面采纳昆仑通态 7 寸彩色触摸屏，配套安装支架，支架可固定与实训台架铝合金台面上。（2）电源模块：包括三相电源总开关(带漏电和短路保护）1 个，熔断器 3 只，单相电源插座2 个,安全插座 5 个；按钮模块：24 V/6 A、12 V/2 A 各一组；急停按钮 1 只,转换开关 2 只,蜂鸣器 1 只,复位按钮黄、绿、红各 1 只,自锁按钮黄、绿、红各 1 只,24V 指示灯黄、绿、红各 2 只；模块材料要...
