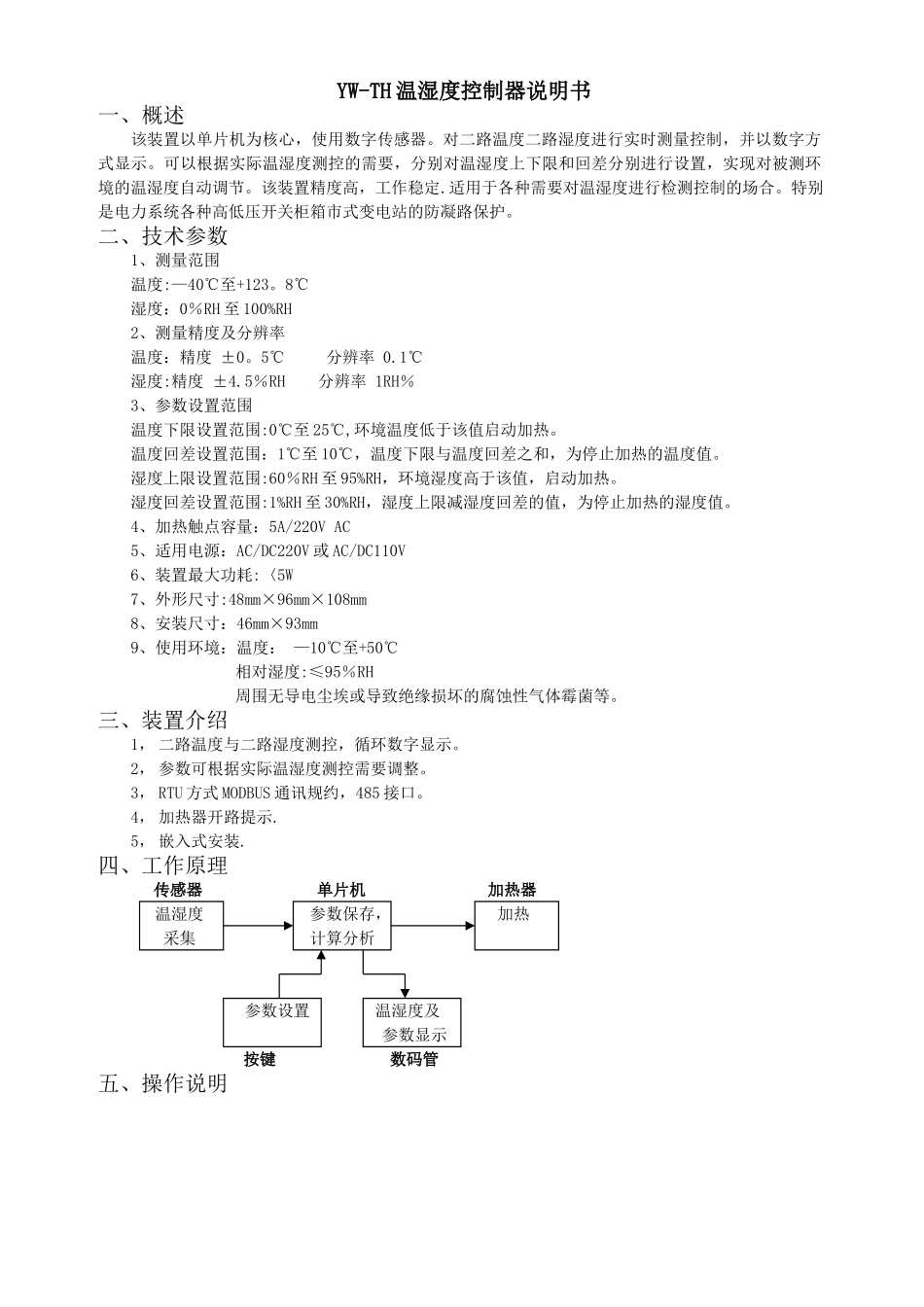

YW-TH 温湿度控制器说明书一、概述该装置以单片机为核心，使用数字传感器。对二路温度二路湿度进行实时测量控制，并以数字方式显示。可以根据实际温湿度测控的需要，分别对温湿度上下限和回差分别进行设置，实现对被测环境的温湿度自动调节。该装置精度高，工作稳定.适用于各种需要对温湿度进行检测控制的场合。特别是电力系统各种高低压开关柜箱市式变电站的防凝路保护。二、技术参数1、测量范围温度:—40℃至+123。8℃湿度：0％RH 至 100%RH2、测量精度及分辨率温度：精度 ±0。5℃ 分辨率 0.1℃湿度:精度 ±4.5％RH 分辨率 1RH％3、参数设置范围温度下限设置范围:0℃至 25℃,环境温度低于该值启动加热。温度回差设置范围：1℃至 10℃，温度下限与温度回差之和，为停止加热的温度值。湿度上限设置范围:60％RH 至 95%RH，环境湿度高于该值，启动加热。湿度回差设置范围:1%RH 至 30%RH，湿度上限减湿度回差的值，为停止加热的湿度值。4、加热触点容量：5A/220V AC5、适用电源：AC/DC220V 或 AC/DC110V6、装置最大功耗:〈5W7、外形尺寸:48mm×96mm×108mm8、安装尺寸：46mm×93mm9、使用环境：温度： —10℃至+50℃相对湿度:≤95％RH周围无导电尘埃或导致绝缘损坏的腐蚀性气体霉菌等。三、装置介绍1， 二路温度与二路湿度测控，循环数字显示。2， 参数可根据实际温湿度测控需要调整。3， RTU 方式 MODBUS 通讯规约，485 接口。4， 加热器开路提示.5， 嵌入式安装.四、工作原理传感器 单片机 加热器 温湿度 参数保存， 加热采集 计算分析 参数设置 温湿度及参数显示 按键 数码管五、操作说明1，选择键：按下“选择”键，装置退出温湿度显示模式进入参数设置选择状态，显示窗口显示当前参数设置值，同时对应的参数指示灯点亮。按“选择”键可从“波特率”参数项开始依次在不同参数间切换，选定需设置的参数。在参数选择至“湿度回差"项后,再次按下“设置"键，就会退出参数选择模式进入温湿度显示模式。2，确认键：（1）在使用“选择”键选定需设置的参数后，按下“确认"键后，相应的参数指示灯开始闪 烁，此时进入参数修改状态。修改完参数后按下确认键，保存参数，此时参数指示灯恢复常亮停止闪耀。 （2）在温湿度循环显示方式下，按下“确认”键可将温度或湿度显示锁定 10 秒，方便连续观察，10 秒后恢复到温湿度循环显示模式.在修改完参数后，必须按下“确认”键保存修改后的参数数据，否则参数不予保...
