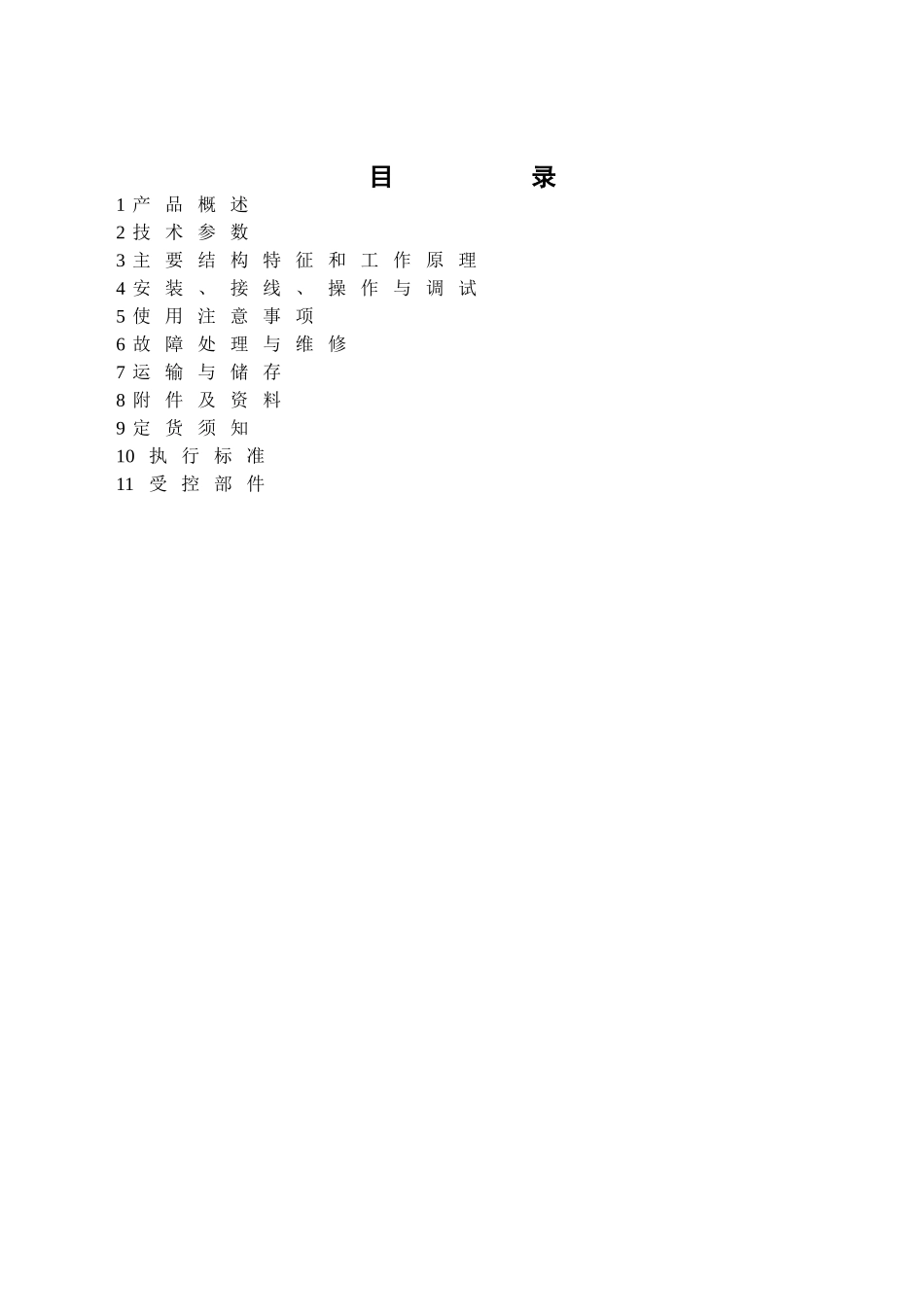

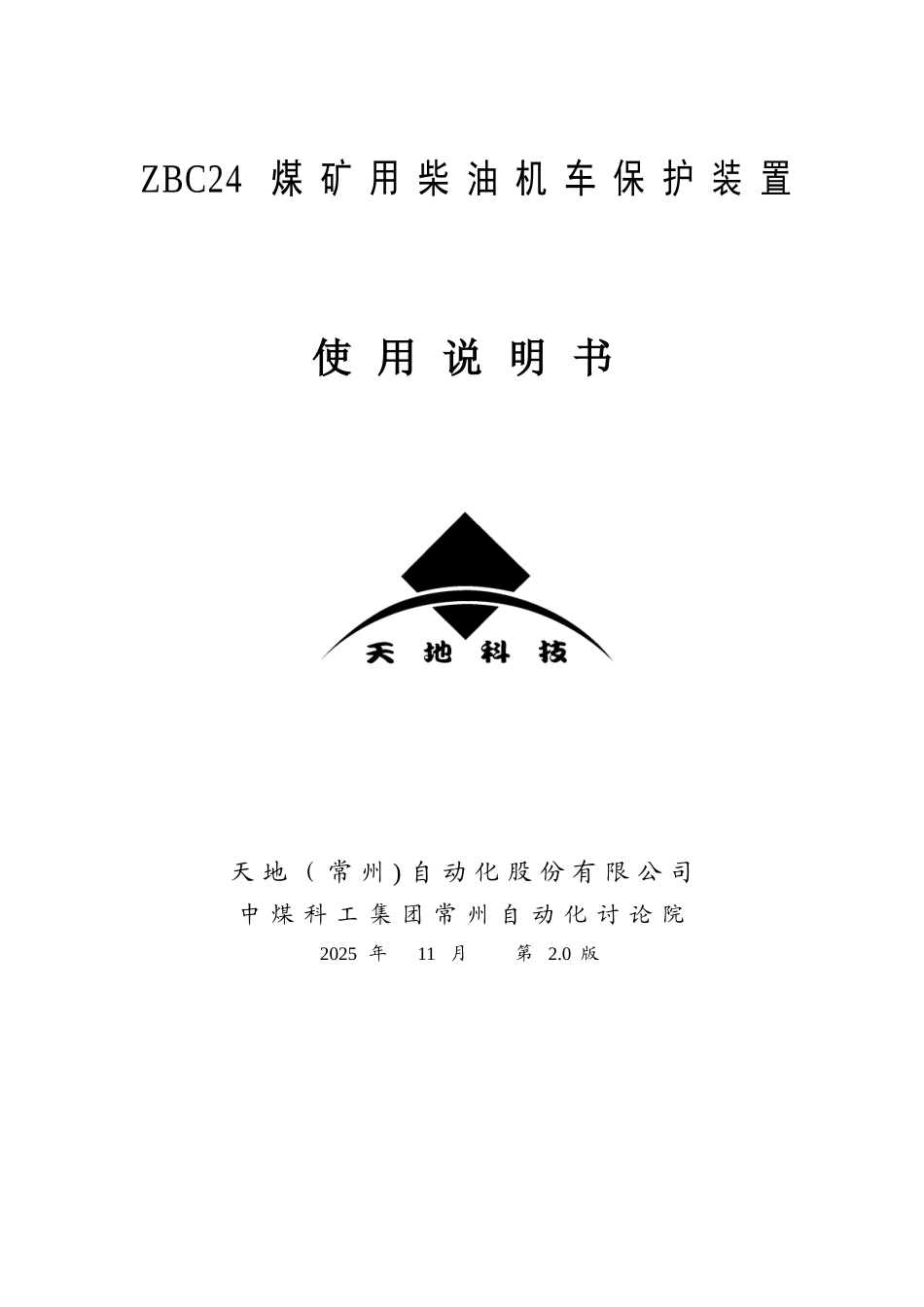

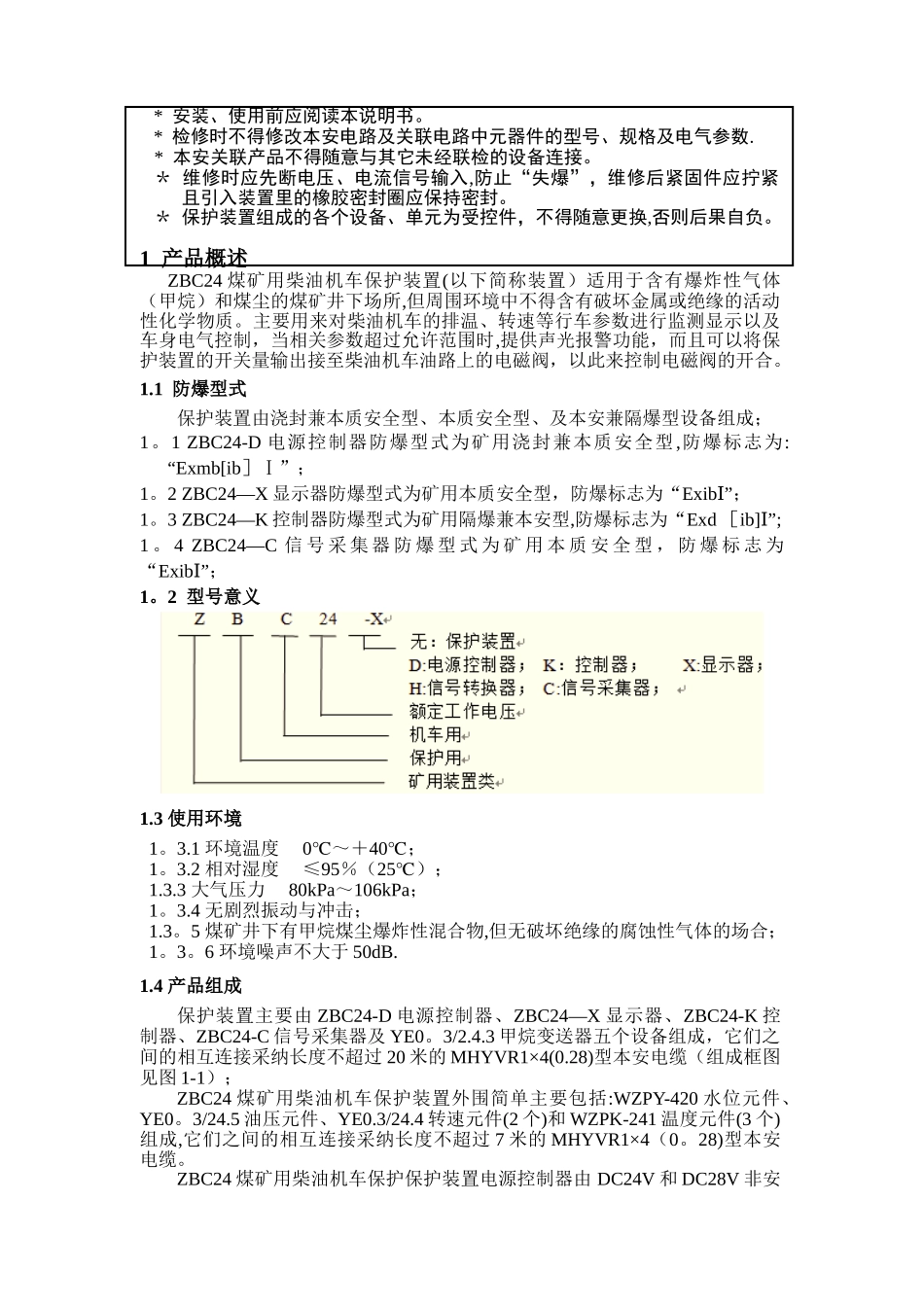

ZBC24煤 矿 用 柴 油 机 车 保 护 装 置使 用 说 明 书 天 地 （ 常 州 ) 自 动 化 股 份 有 限 公 司中 煤 科 工 集 团 常 州 自 动 化 讨 论 院2025 年 11 月 第 2.0 版目 录1 产 品 概 述2 技 术 参 数3 主 要 结 构 特 征 和 工 作 原 理4 安 装 、 接 线 、 操 作 与 调 试5 使 用 注 意 事 项6 故 障 处 理 与 维 修7 运 输 与 储 存8 附 件 及 资 料9 定 货 须 知10 执 行 标 准11 受 控 部 件* 安装、使用前应阅读本说明书。* 检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数.* 本安关联产品不得随意与其它未经联检的设备连接。＊ 维修时应先断电压、电流信号输入,防止“失爆”，维修后紧固件应拧紧且引入装置里的橡胶密封圈应保持密封。＊ 保护装置组成的各个设备、单元为受控件，不得随意更换,否则后果自负。1 产品概述 ZBC24 煤矿用柴油机车保护装置(以下简称装置）适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下场所,但周围环境中不得含有破坏金属或绝缘的活动性化学物质。主要用来对柴油机车的排温、转速等行车参数进行监测显示以及车身电气控制，当相关参数超过允许范围时,提供声光报警功能，而且可以将保护装置的开关量输出接至柴油机车油路上的电磁阀，以此来控制电磁阀的开合。1.1 防爆型式保护装置由浇封兼本质安全型、本质安全型、及本安兼隔爆型设备组成；1。1 ZBC24-D 电源控制器防爆型式为矿用浇封兼本质安全型,防爆标志为:“Exmb[ib］Ⅰ”；1。2 ZBC24—X 显示器防爆型式为矿用本质安全型，防爆标志为“ExibⅠ”；1。3 ZBC24—K 控制器防爆型式为矿用隔爆兼本安型,防爆标志为“Exd ［ib]Ⅰ”;1 。 4 ZBC24—C 信 号 采 集 器 防 爆 型 式 为 矿 用 本 质 安 全 型 ， 防 爆 标 志 为“ExibⅠ”；1。2 型号意义1.3 使用环境1。3.1 环境温度 0℃～＋40℃；1。3.2 相对湿度 ≤95％（25℃）；1.3.3 大气压力 80kPa～106kPa；1。3.4 无剧烈振动与冲击；1.3。5 煤矿井下有甲烷煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合；1。3。6 环境噪声不大于 50dB.1.4 产品组成保护装置主要由 ZBC24-D 电源控制器、ZBC24—X 显示器、ZBC24-K 控制器、ZBC24-C 信号采集器及 YE0。3/2.4.3 甲烷变送器五个设备组成，它们之间的相互...
