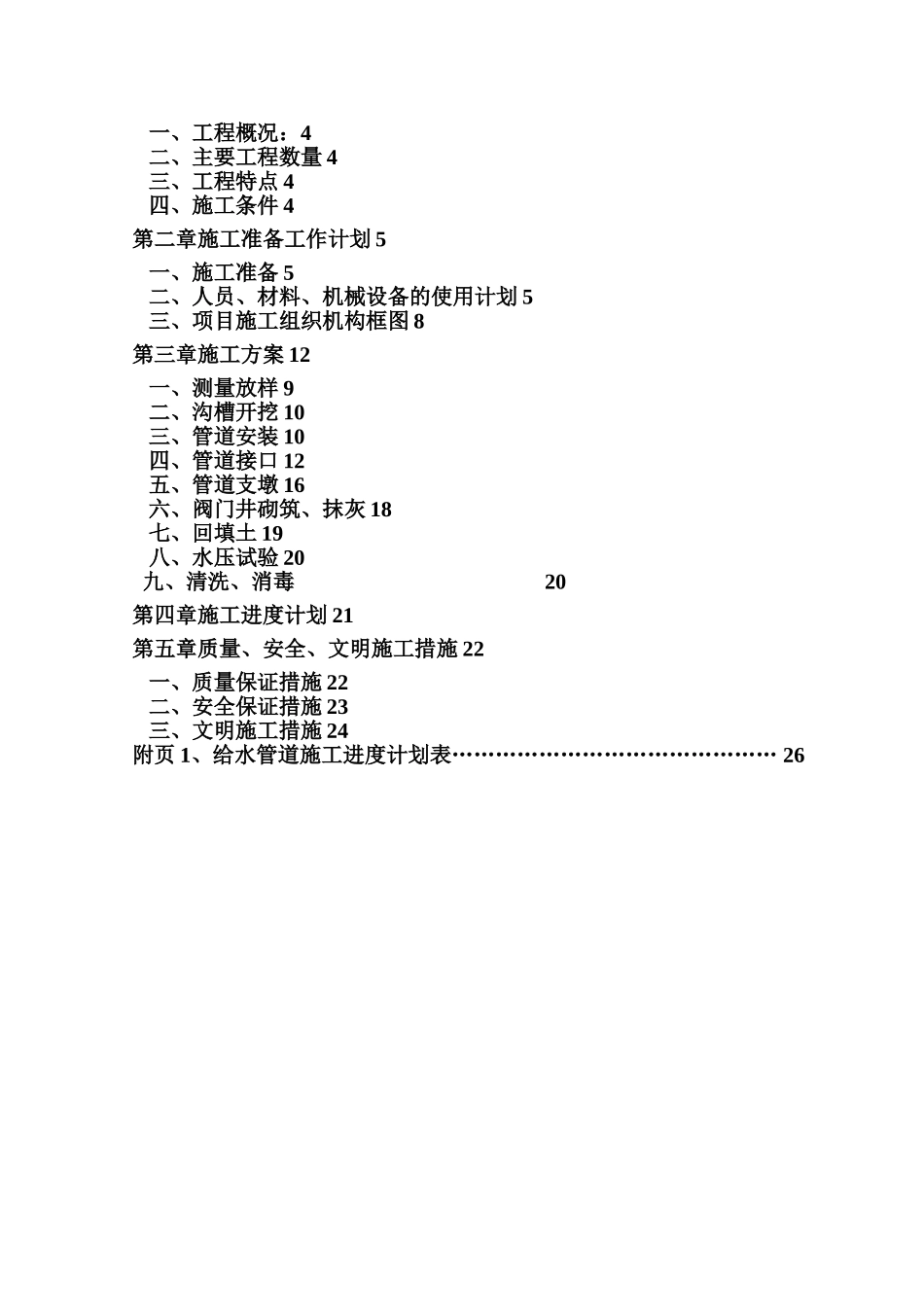

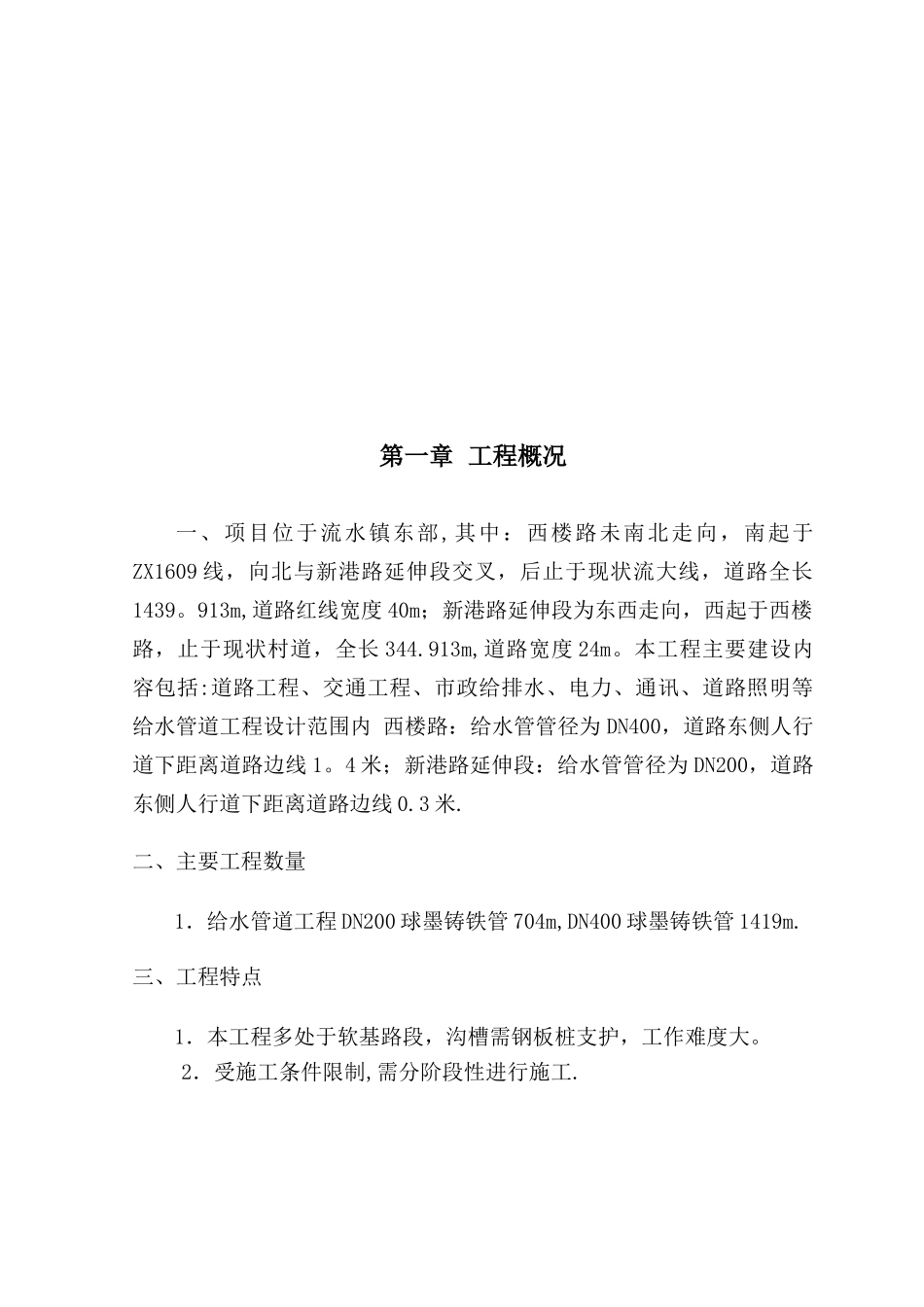

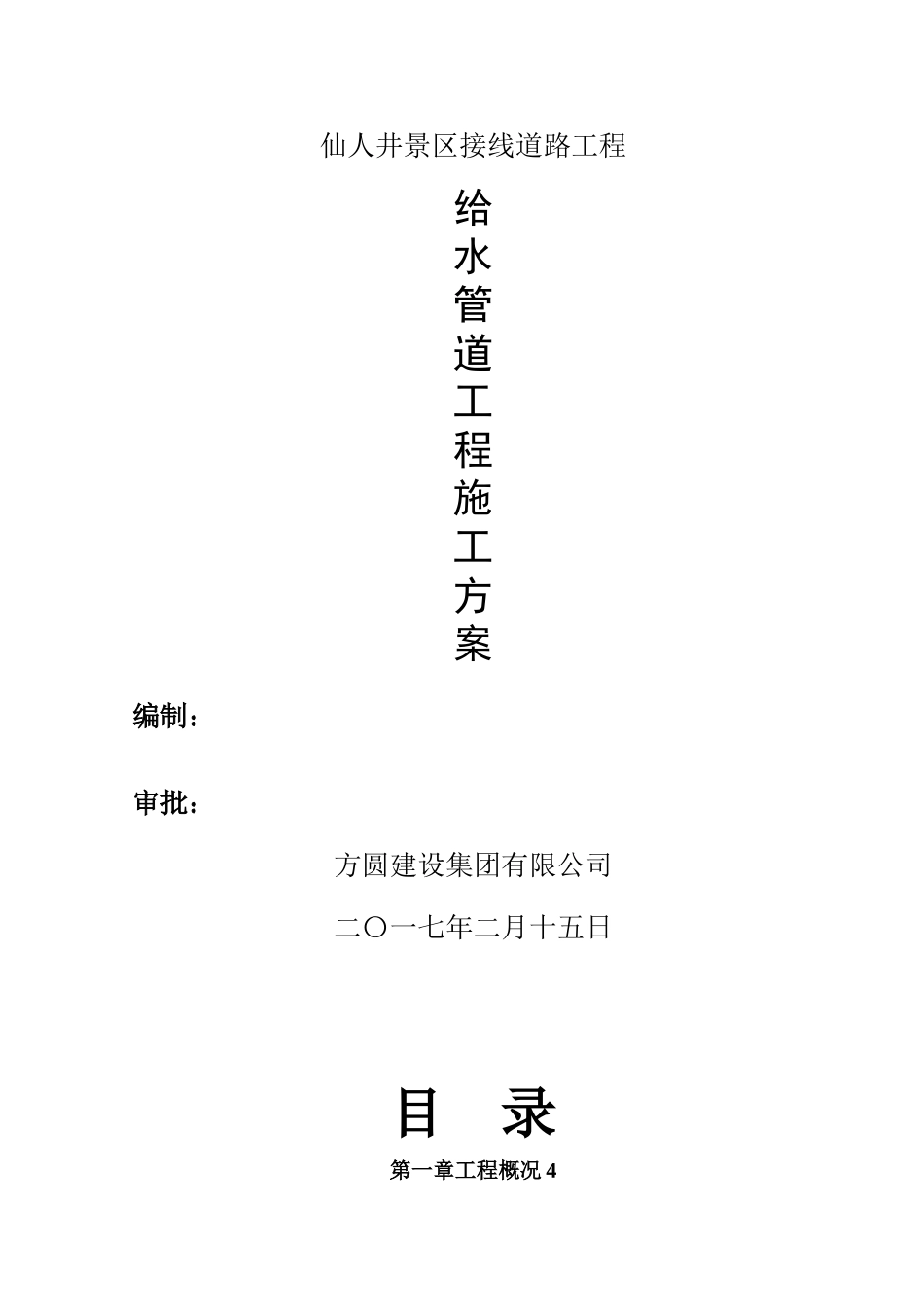

仙人井景区接线道路工程给水管道工程施工方案编制：审批：方圆建设集团有限公司二〇一七年二月十五日目 录第一章工程概况 4一、工程概况：4二、主要工程数量 4三、工程特点 4四、施工条件 4第二章施工准备工作计划 5一、施工准备 5二、人员、材料、机械设备的使用计划 5三、项目施工组织机构框图 8第三章施工方案 12一、测量放样 9二、沟槽开挖 10三、管道安装 10四、管道接口 12五、管道支墩 16六、阀门井砌筑、抹灰 18七、回填土 19八、水压试验 20九、清洗、消毒 20第四章施工进度计划 21第五章质量、安全、文明施工措施 22一、质量保证措施 22二、安全保证措施 23三、文明施工措施 24附页 1、给水管道施工进度计划表……………………………………… 26第一章 工程概况一、项目位于流水镇东部,其中：西楼路未南北走向，南起于ZX1609 线，向北与新港路延伸段交叉，后止于现状流大线，道路全长1439。913m,道路红线宽度 40m；新港路延伸段为东西走向，西起于西楼路，止于现状村道，全长 344.913m,道路宽度 24m。本工程主要建设内容包括:道路工程、交通工程、市政给排水、电力、通讯、道路照明等给水管道工程设计范围内 西楼路：给水管管径为 DN400，道路东侧人行道下距离道路边线 1。4 米；新港路延伸段：给水管管径为 DN200，道路东侧人行道下距离道路边线 0.3 米.二、主要工程数量1．给水管道工程 DN200 球墨铸铁管 704m,DN400 球墨铸铁管 1419m.三、工程特点1．本工程多处于软基路段，沟槽需钢板桩支护，工作难度大。2．受施工条件限制,需分阶段性进行施工.四、施工条件本工程可利用所有现状道路进入施工现场。施工用水可从当地供水管道上开口接水。施工用电，可以从变压器现有引入。第二章 施工准备工作计划一、施工准备1．组建精干高效的项目经理部（见组织机构框图）。各部门选配经验丰富，技术业务精湛，事业心和责任感强的工程师及工作人员，使整个项目经理部管理层人员精干，统一指挥，内外协调，全面负责和加强对该项工程的生产指挥和技术管理工作.2．调遣专业性强的作业队伍投入施工，确保整个工程顺利完成.3．测量工程师进入施工现场,根据业主提供以及我公司加密闭合的水准点和导线控制点进行管道中心线定位测量,确定原地面高程等测量资料报监理工程师及业主备案。4．施工场地配备试验工程师 1 名，并委托*＊试验室进行各类试验检测。5．根据施工要求，组织好施工力量。给排水工程师 1...
