《EDA技术基础》复习资料VIP专享

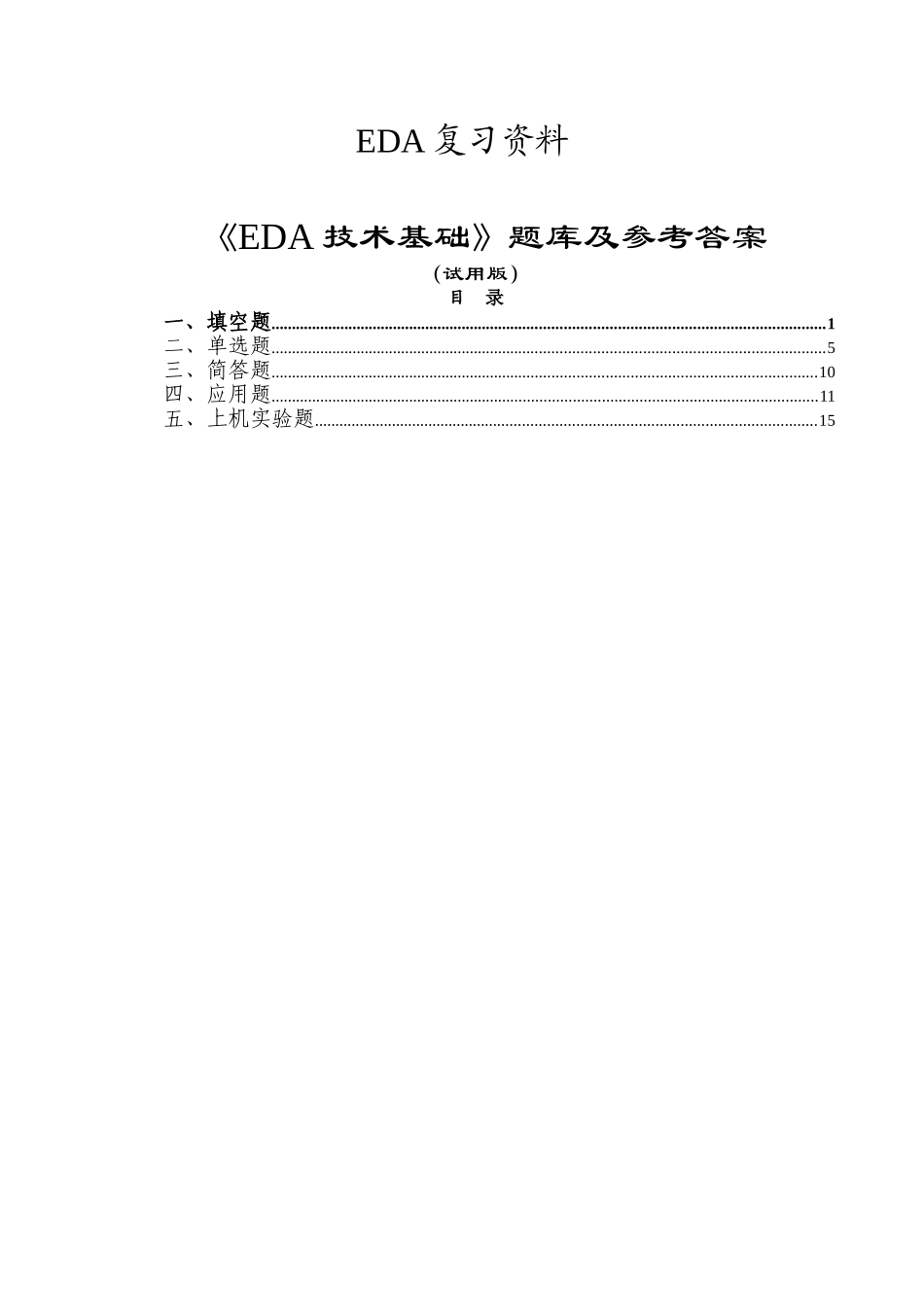

EDA 复习资料《EDA 技术基础》题库及参考答案（试用版）目 录一、填空题.......................................................................................................................................1二、单选题.......................................................................................................................................5三、简答题.....................................................................................................................................10四、应用题.....................................................................................................................................11五、上机实验题..........................................................................................................................15一、填空题1． 现代电子技术经历了 CAD 、 CAE 和 EDA 三个主要的进展阶段。2． EDA 技术包括 大规模可编程器件 、 硬件描述语言 HDL 、 EDA 工具软件 和 实验开 发系统 四大要素。3． EDA 的设计输入主要包括 文本输入方式 、 图形输入方式 和 波形输入方式 三种形式.4． 目前已经成为 IEEE 标准、应用最为广泛的硬件描述语言有 VHDL 和 Verilog HDL 。仿真是一种对所设计电路进行间接检测的方法，包括_ 功能 仿真和_ 时序 仿真。5． 层次化设计是将一个大的设计项目分解为若干个子项目或若干个层次来完成的.先从底层的电路设计开始,然后在___ 高层次 ___ 的设计中逐级调用 低层次 的设计结果,直至实现系统电路的设计。6． 用 HDL 设计的电路,既可以被高层次的系统调用,成为系统的一部分，也可以作为一个电路的功能块 独立存在 和 独立运行 ____ 。7． 可编程逻辑器件从结构上可分为乘积项结构器件 和查找表结构器件 。8． PLD（FPGA、CLPD）种类繁多，特点各异.共同之处包括的三大部分是逻辑块阵列、输入 / 输 出块和互连资源。9． FPGA 两类配置下载方式是主动配置方式 和被动配置方式 。10． Quartus II 是 EDA 器件制造商Ａ ltera 公司自己开发的___EDA 工具 ___ 软件。11． Quartus II 工具软件安装成功后、第一次运行前,还必 授权 。12．Quartus II 支持 原理图 、__ 文本 和 波形 等不同的编辑方式。13．在...
