《工程试验仪器设备校验方法》内容及表格

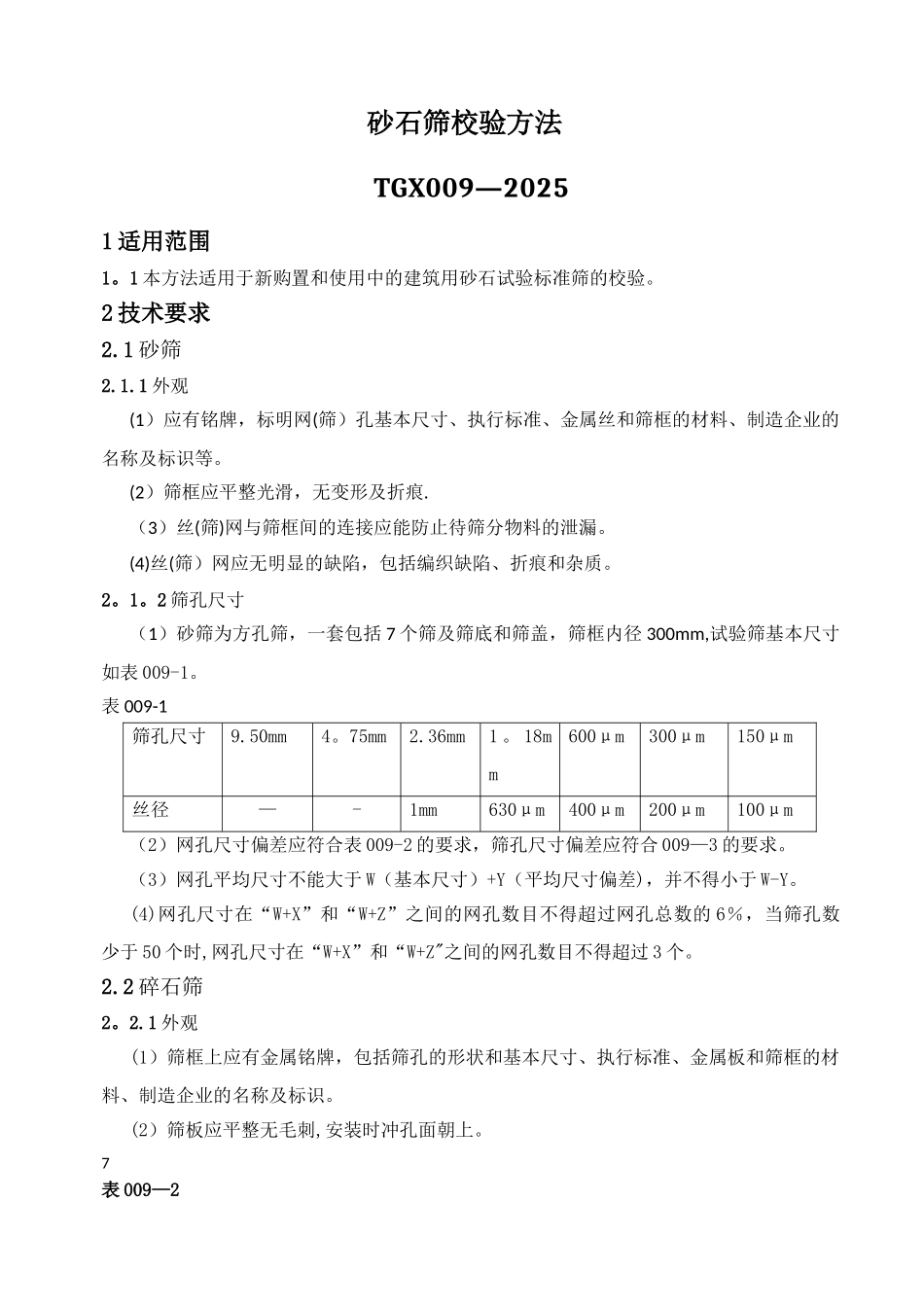

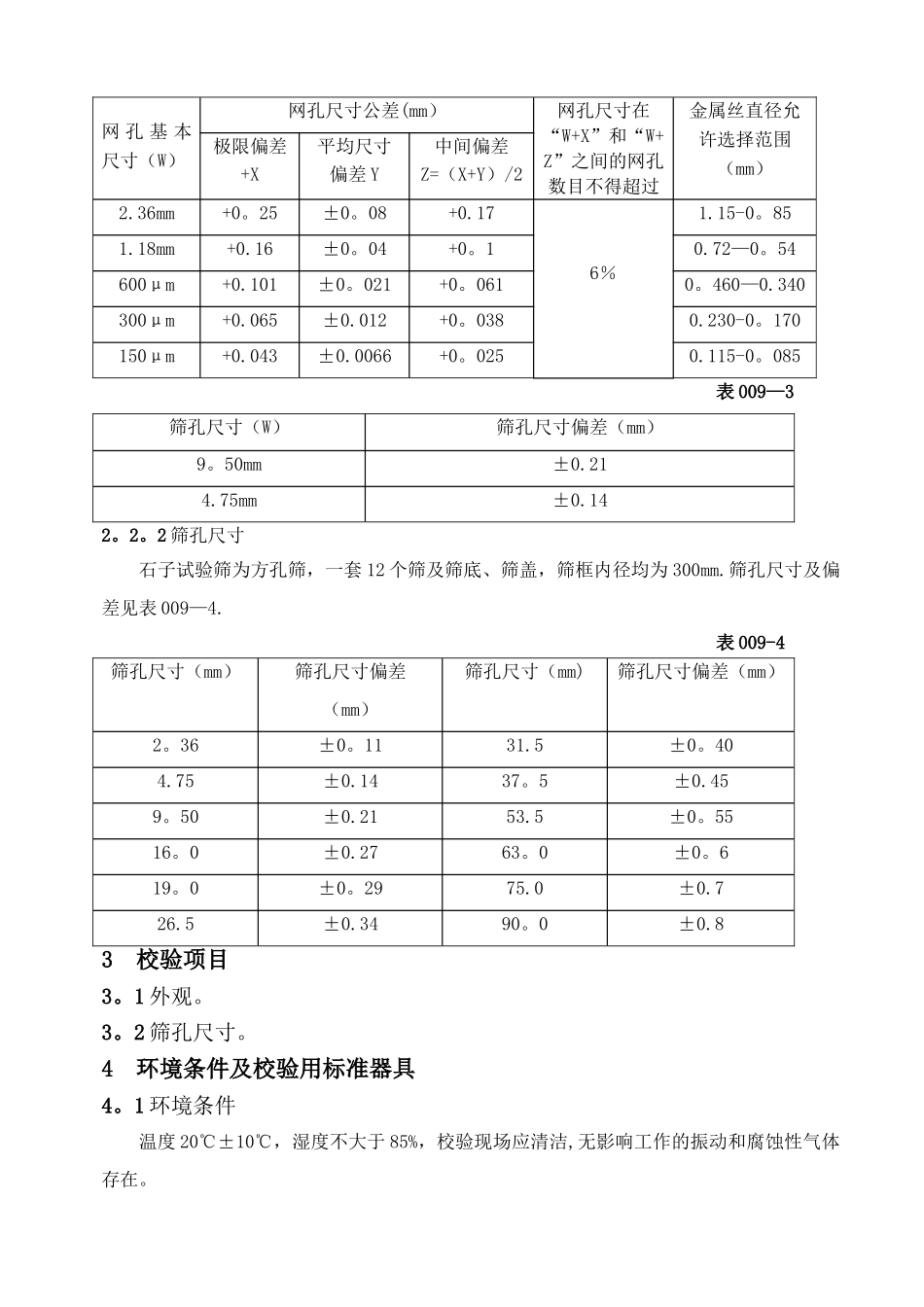

砂石筛校验方法TGX009—20251 适用范围1。1 本方法适用于新购置和使用中的建筑用砂石试验标准筛的校验。2 技术要求2.1 砂筛2.1.1 外观(1）应有铭牌，标明网(筛）孔基本尺寸、执行标准、金属丝和筛框的材料、制造企业的名称及标识等。(2）筛框应平整光滑，无变形及折痕.（3）丝(筛)网与筛框间的连接应能防止待筛分物料的泄漏。(4)丝(筛）网应无明显的缺陷，包括编织缺陷、折痕和杂质。2。1。2 筛孔尺寸（1）砂筛为方孔筛，一套包括 7 个筛及筛底和筛盖，筛框内径 300mm,试验筛基本尺寸如表 009-1。表 009-1筛孔尺寸9.50mm4。75mm2.36mm1 。 18mm600μm300μm150μm丝径—-1mm630μm400μm200μm100μm（2）网孔尺寸偏差应符合表 009-2 的要求，筛孔尺寸偏差应符合 009—3 的要求。（3）网孔平均尺寸不能大于 W（基本尺寸）+Y（平均尺寸偏差)，并不得小于 W-Y。(4)网孔尺寸在“W+X”和“W+Z”之间的网孔数目不得超过网孔总数的 6％，当筛孔数少于 50 个时,网孔尺寸在“W+X”和“W+Z"之间的网孔数目不得超过 3 个。2.2 碎石筛2。2.1 外观(1）筛框上应有金属铭牌，包括筛孔的形状和基本尺寸、执行标准、金属板和筛框的材料、制造企业的名称及标识。(2）筛板应平整无毛刺,安装时冲孔面朝上。7表 009—2网 孔 基 本尺寸（W）网孔尺寸公差(mm）网孔尺寸在“W+X”和“W+Z”之间的网孔数目不得超过金属丝直径允许选择范围（mm）极限偏差+X平均尺寸偏差 Y中间偏差Z=（X+Y）/22.36mm+0。25±0。08+0.176％1.15-0。851.18mm+0.16±0。04+0。10.72—0。54600μm+0.101±0。021+0。0610。460—0.340300μm+0.065±0.012+0。0380.230-0。170150μm+0.043±0.0066+0。0250.115-0。085表 009—3筛孔尺寸（W）筛孔尺寸偏差（mm）9。50mm±0.214.75mm±0.142。2。2 筛孔尺寸石子试验筛为方孔筛，一套 12 个筛及筛底、筛盖，筛框内径均为 300mm.筛孔尺寸及偏差见表 009—4.表 009-4筛孔尺寸（mm）筛孔尺寸偏差（mm）筛孔尺寸（mm)筛孔尺寸偏差（mm）2。36±0。1131.5±0。404.75±0.1437。5±0.459。50±0.2153.5±0。5516。0±0.2763。0±0。619。0±0。2975.0±0.726.5±0.3490。0±0.83 校验项目3。1 外观。3。2 筛孔尺寸。4 环境条件及校验用标准器具4。1 环境条件温度 20℃±10℃，湿度不大于 85%，校验现场应清洁,无影响工作的振动和腐蚀性气体存在。4。2 校验用标准器具4.2.1 刻度放大镜：放大倍数 40 倍，测...
